RK3568开发板介绍

开发板简介

RK3568开发板基于Rockchip RK3568芯片，集成双核心架构GPU以及高效能NPU；搭载四核64位Cortex-A55处理器，采用22nm先进工艺，主频高达2.0GHz；支持蓝牙、Wi-Fi、音频、视频和摄像头等功能，拥有丰富的扩展接口，支持多种视频输入输出接口；配置双千兆自适应RJ45以太网口，可满足NVR、工业网关等多网口产品需求。

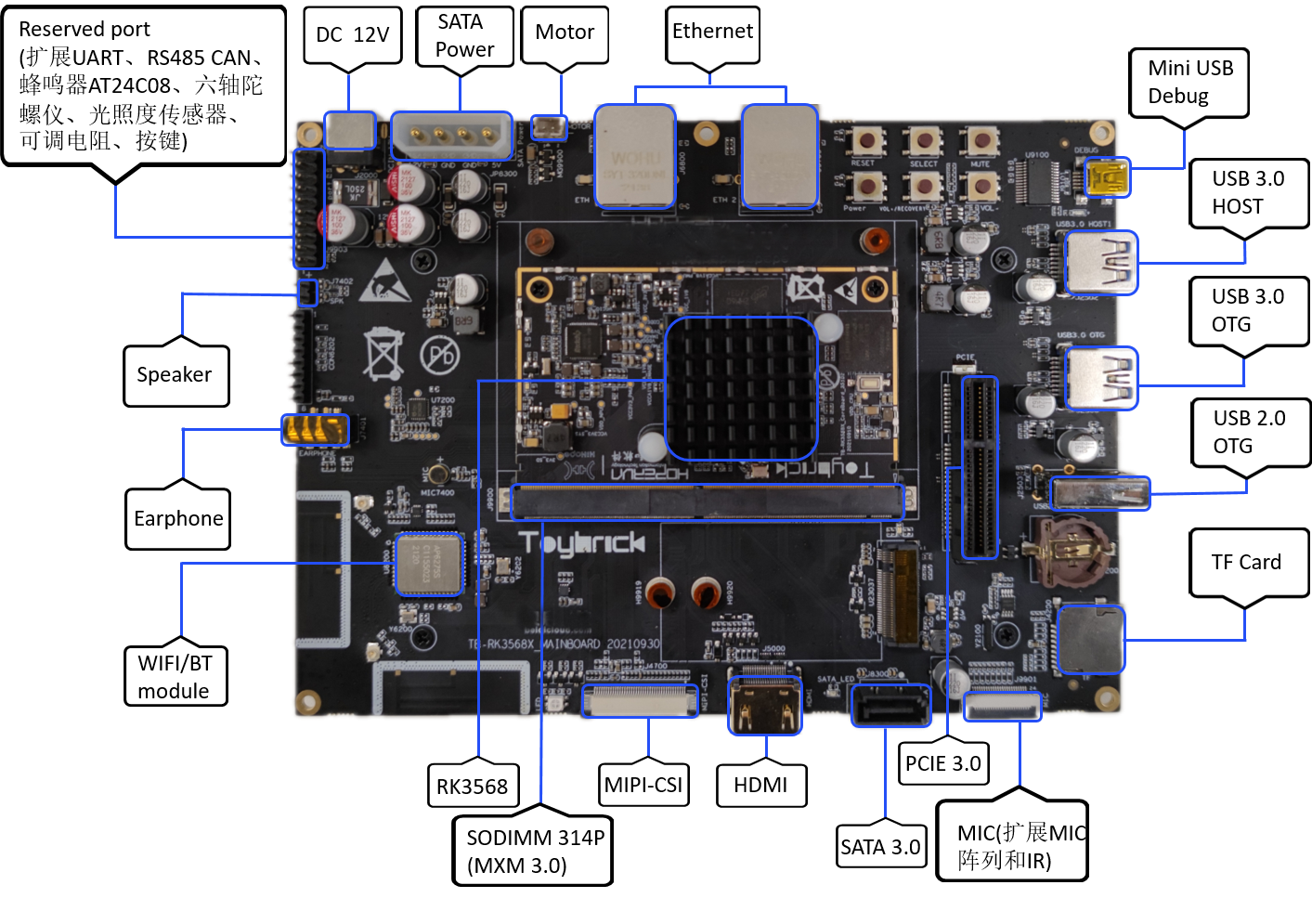

图1 RK3568开发板正面

rk3568-front

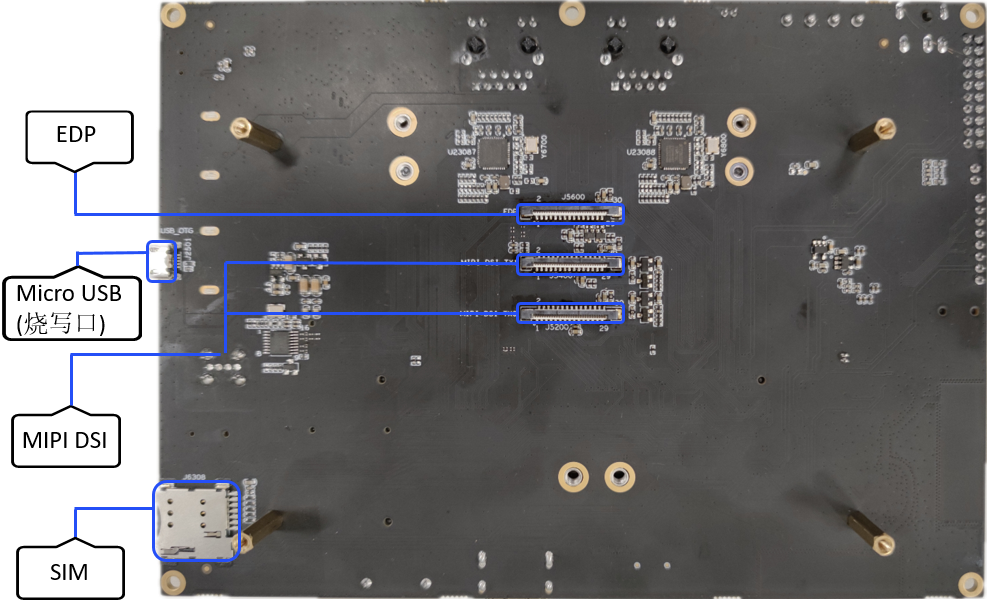

图2 RK3568开发板背面

rk3568-rear

开发板规格

表1 RK3568开发板规格说明

规格类型	规格清单
显示接口	- 1×HDMI2.0（Type-A）接口，支持4K/60fps输出 - 2×MIPI接口，支1920*1080\@60fps输出 - 1×eDP接口，支持2K\@60fps输出
音频接口	- 1×8ch I2S/TDM/PDM - 1×HDMI音频输出 - 1×喇叭输出 - 1×耳机输出 - 1×麦克风，板载音频输入
以太网	2×GMAC（10/100/1000M）
无线网络	SDIO接口，支持WIFI6 5G/2.5G，BT4.2
摄像头接口	MIPI-CSI2，1x4-lane/2x2-lane\@2.5Gbps/lane
USB	- 2×USB2.0 Host，Type-A - 1×USB3.0 Host，Type-A - 1×USB3.0 OTG
PCIe	1×2Lanes PCIe3.0 Connector （RC Mode）
SATA	1×SATA3.0 Connector
SDMMC	1×Micro SD Card3.0
按键	- 1×Vol+/Recovery - 1×Reset - 1×Power - 1×Vol- - 1×Mute
调试	1×调试串口
RTC	1×RTC
IR	1×IR
三色灯	3×LED
G-sensor	1×G-sensor
FAN	1×Fan
扩展接口	20Pin扩展接口包括： - 2×ADC接口 - 2×I2C接口 - 7×GPIO口（或者3×gpio + 4×uart信号） - 3×VCC电源（12V、3.3V、5V）
底板尺寸	180mm×130mm
PCB规格	4 层板
