Hi3516开发板介绍

简介

Hi3516DV300作为新一代行业专用Smart HD IP摄像机SOC，集成新一代ISP（Image Signal Processor）、H.265视频压缩编码器以及高性能NNIE引擎，具备低码率、高画质、低功耗等特点，并具备强劲的智能处理和分析能力。

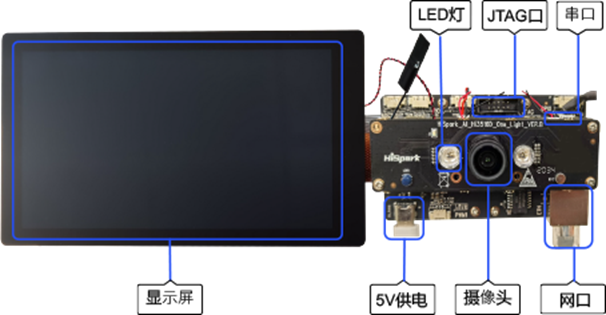

图1 Hi3516单板正面外观图

zh-cn_image_0000001305463846

开发板规格

表1 Hi3516开发板规格清单

规格类型	规格清单
处理器及内部存储	- Hi3516DV300芯片 - DDR3 1GB - eMMC4.5，8GB容量
外部器件	- 以太网口 - 音频视频   - 1路语音输入   - 1路单声道（AC_L）输出，接3W功放（LM4871）   - MicroHDMI（1路HDMI 1.4） - 摄像头   - 传感器IMX335   - 镜头M12，焦距4mm，光圈1.8 - 显示屏   - LCD连接器（2.35寸）   - LCD连接器（5.5寸） - 外部器件及接口   - SD卡接口   - JTAG/I2S接口   - ADC接口   - 舵机接口   - Grove连接器   - USB2.0（Type C）   - 功能按键3个，2个用户自定义按键，1个升级按键   - LED指示灯，绿灯，红灯

规格类型

规格清单

处理器及内部存储

- Hi3516DV300芯片
- DDR3 1GB
- eMMC4.5，8GB容量

外部器件

- 以太网口
- 音频视频
  - 1路语音输入
  - 1路单声道（AC_L）输出，接3W功放（LM4871）
  - MicroHDMI（1路HDMI 1.4）
- 摄像头
  - 传感器IMX335
  - 镜头M12，焦距4mm，光圈1.8
- 显示屏
  - LCD连接器（2.35寸）
  - LCD连接器（5.5寸）
- 外部器件及接口
  - SD卡接口
  - JTAG/I2S接口
  - ADC接口
  - 舵机接口
  - Grove连接器
  - USB2.0（Type C）
  - 功能按键3个，2个用户自定义按键，1个升级按键
  - LED指示灯，绿灯，红灯
