烧录

烧录是指将编译后的程序文件下载到芯片开发板上的动作,为后续的程序调试提供基础。DevEco Device Tool提供一键烧录功能,操作简单,能快捷、高效的完成程序烧录,提升烧录的效率。

Hi3516DV300的镜像烧录通过Windows环境进行烧录,开发者启动烧录操作后,DevEco Device Tool通过Remote远程模式,将Ubuntu环境下编译生成的待烧录程序文件拷贝至Windows目录下,然后通过Windows的烧录工具将程序文件烧录至开发板中。

Hi3516DV300开发板小型系统的烧录方式包括USB烧录、网口烧录两种方式,本文采用USB方式进行烧录。

前提条件

操作步骤

  1. 请连接好电脑和待烧录开发板,需要连接USB口和串口,具体可参考Hi3516DV300开发板介绍

  2. 在DevEco Device Tool中,选择REMOTE DEVELOPMENT > Local PC,查看远程计算机(Ubuntu开发环境)与本地计算机(Windows开发环境)的连接状态。

    • 如果Local PC右边连接按钮为zh-cn_image_0000001326512673,则远程计算机与本地计算机为已连接状态,不需要执行其他操作。
    • 如果Local PC右边连接按钮为zh-cn_image_0000001275432904,则点击绿色按钮进行连接。连接时DevEco Device Tool会重启服务,因此请不要在下载源码或源码编译过程中进行连接,否则会中断任务。

zh-cn_image_0000001285658392

  1. 在菜单栏中点击Project Settings按钮,进入Hi3516DV300工程配置界面。

zh-cn_image_0000001275752808

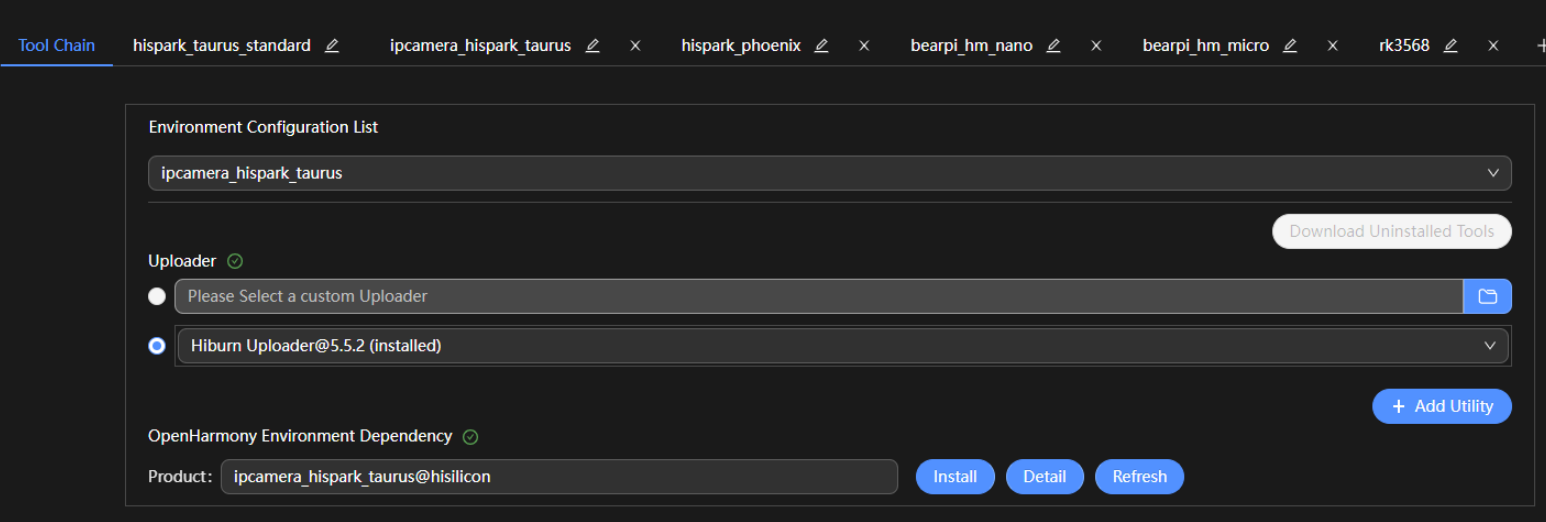

  1. 在“Tool Chain”页签,检查Uploader烧录器工具是否已安装。

    • 如工具为“uninstalled”状态(status_uninstall),可单击Download Uninstalled Tools,自动安装所需工具,或单击工具后方的Download安装指定工具。
    • 如工具无法通过Download方式安装,表示该工具未被DevEco Device Tool收录,需要开发者自行下载到本地后单击Import导入。

3516_false

  1. 在“ipcamea_hispark_taurus”页签,设置烧录选项,包括upload_partitions、upload_port和upload_protocol。配置完成后工程将自动保存。

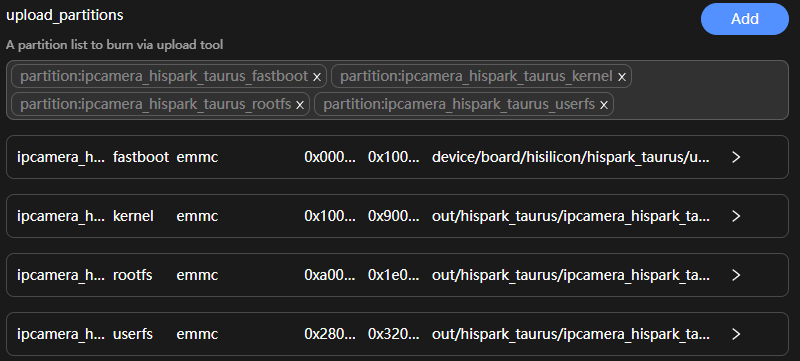

    • upload_partitions:选择待烧录的文件,默认情况下会同时烧录fastboot、kernel、rootfs和userfs。DevEco Device Tool已预置默认的烧录文件信息,包括起始地址、分区大小、待烧录文件地址等,开发者可根据实际情况进行调整,点击每个待烧录文件后的zh-cn_image_0000001275592884按钮进行修改。 > icon-note.gif 说明: > 在设置烧录分区起始地址和分区长度时,应根据实际待烧录文件的大小进行设置,要求设置的烧录分区大小,要大于待烧录文件的大小;同时,各烧录文件的分区地址设置不能出现重叠。

    3516-small-partitions

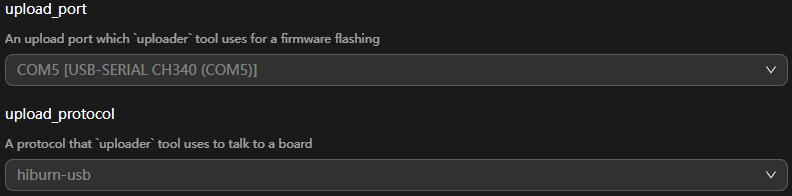

    • upload_protocol:选择烧录协议,固定选择“hiburn-usb”。
    • upload_port:选择已查询到的串口号。

    3516-small-usb

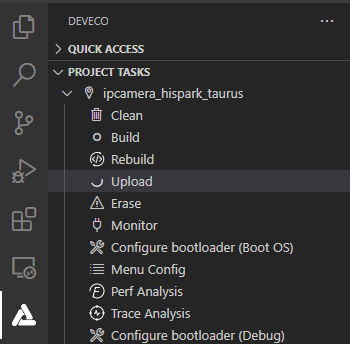

  2. 点击ipcamera_hispark_taurus下的Upload按钮。

zh-cn_image_0000001326234609

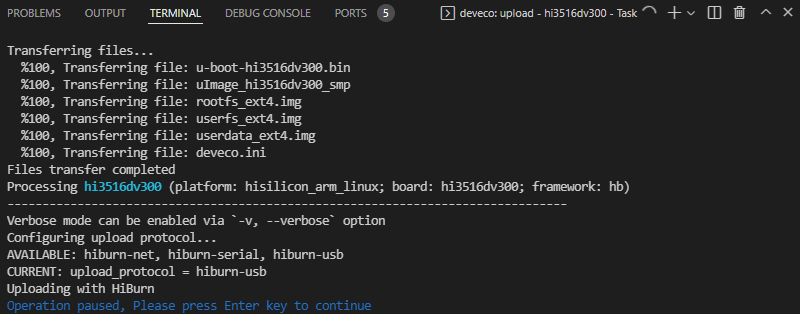

此时待烧录文件会从Ubuntu系统传输到Windows下,传输完成后界面显示“Operation paused, Please press Enter key to continue”时,请点击Enter键启动烧录。

zh-cn_image_0000001275835836

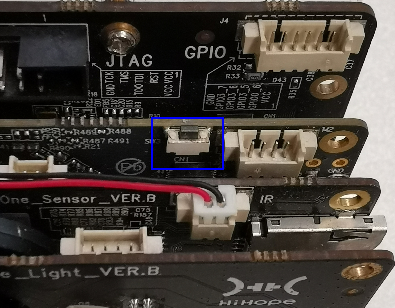

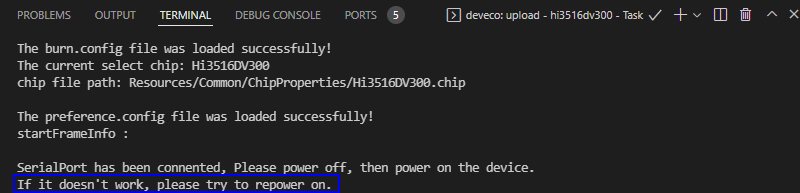

  1. 在终端窗口显示如下提示信息时,请在15秒内,按住Update键(位置如下图),插拔USB线,最后松开Update键启动烧录。

3516_button

zh-cn_image_0000001326412233

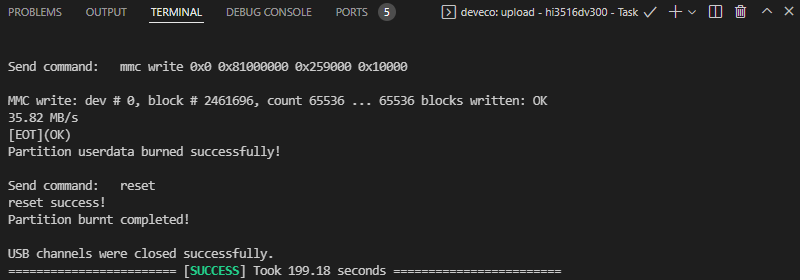

启动烧录后,界面提示SUCCESS信息时,表示烧录成功。

zh-cn_image_0000001276317464

  1. 烧录成功后,请根据运行章节进行操作,启动系统。
