Hi3861开发板介绍

简介

Hi3861开发板是一片大约2cm*5cm大小的开发板,是一款高度集成的2.4GHz WLAN SoC芯片,集成IEEE 802.11b/g/n基带和RF(Radio Frequency)电路。支持,并配套提供开放、易用的开发和调试运行环境。

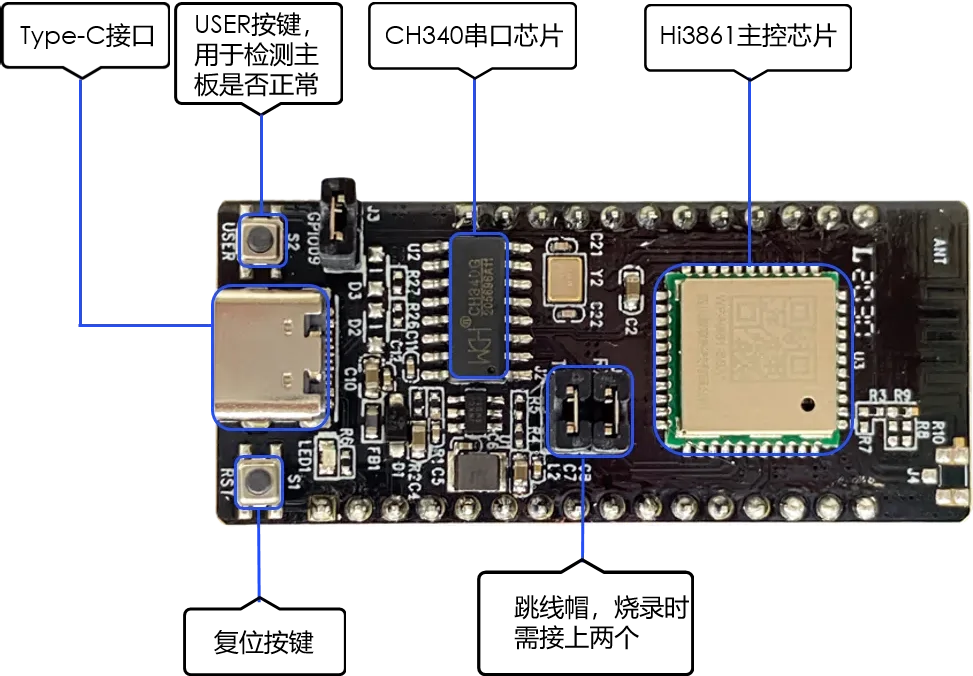

图1 Hi3861开发板外观图

hi3861-front

另外,Hi3861开发板还可以通过与Hi3861底板连接,扩充自身的外设能力,底板如下图所示。

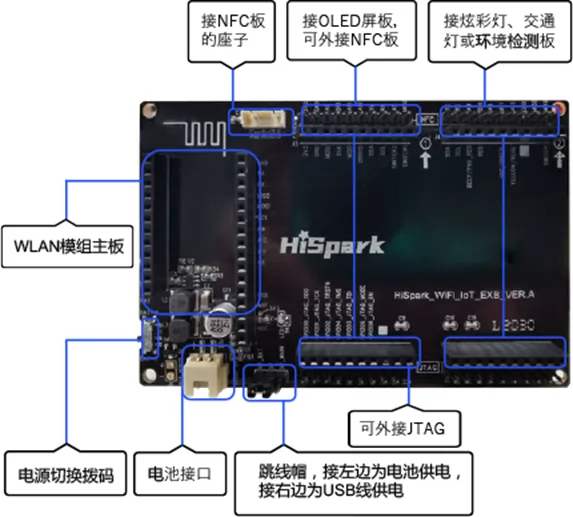

图2 Hi3861底板外观图

hi3861-rear

  • RF电路包括功率放大器PA(Power Amplifier)、低噪声放大器LNA(Low Noise Amplifier)、RF Balun、天线开关以及电源管理等模块;支持20MHz标准带宽和5MHz/10MHz窄带宽,提供最大72.2Mbit/s物理层速率。

  • Hi3861 WLAN基带支持正交频分复用(OFDM)技术,并向下兼容直接序列扩频(DSSS)和补码键控(CCK)技术,支持IEEE 802.11 b/g/n协议的各种数据速率。

  • Hi3861芯片集成高性能32bit微处理器、硬件安全引擎以及丰富的外设接口,外设接口包括SPI(Synchronous Peripheral Interface)、UART(Universal Asynchronous Receiver & Transmitter)、I2C(The Inter Integrated Circuit)、PWM(Pulse Width Modulation)、GPIO(General Purpose Input/Output)和多路ADC(Analog to Digital Converter),同时支持高速SDIO2.0(Secure Digital Input/Output)接口,最高时钟可达50MHz;芯片内置SRAM(Static Random Access Memory)和Flash,可独立运行,并支持在Flash上运行程序。

  • Hi3861芯片适用于智能家电等物联网智能终端领域。

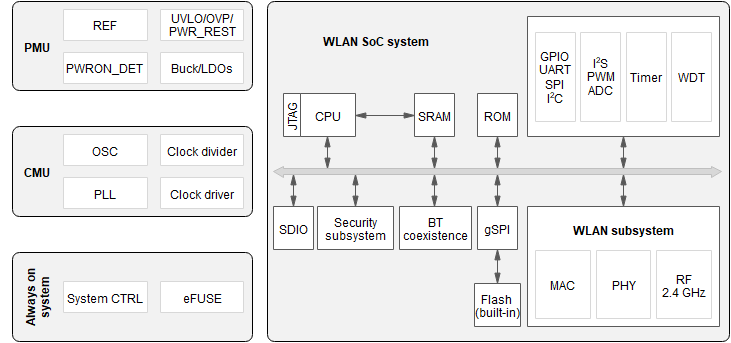

图3 Hi3861功能框图

hi3861-function

资源和约束

Hi3861开发板资源十分有限,整板共2MB FLASH,352KB RAM。在编写业务代码时,需注意资源使用效率。

开发板规格

表1 Hi3861开发板规格清单

规格类型 规格清单
通用规格 - 1×1 2.4GHz频段(ch1~ch14)
- PHY支持IEEE 802.11b/g/n
- MAC支持IEEE802.11 d/e/h/i/k/v/w
- 内置PA和LNA,集成TX/RX Switch、Balun等
- 支持STA和AP形态,作为AP时最大支持6 个STA接入
- 支持WFA WPA/WPA2 personal、WPS2.0
- 支持与BT/BLE芯片共存的2/3/4 线PTA方案
- 电源电压输入范围:2.3V~3.6V
- IO电源电压支持1.8V和3.3V
- 支持RF自校准方案
- 低功耗:
  - Ultra Deep Sleep模式:5μA \@3.3V
  - DTIM1:1.5mA \@3.3V
  - DTIM3:0.8mA \@3.3V
PHY特性 - 支持IEEE802.11b/g/n单天线所有的数据速率
- 支持最大速率:72.2Mbps\@HT20 MCS7
- 支持标准20MHz带宽和5M/10M窄带宽
- 支持STBC
- 支持Short-GI
MAC特性 - 支持A-MPDU,A-MSDU
- 支持Blk-ACK
- 支持QoS,满足不同业务服务质量需求
CPU子系统 - 高性能 32bit微处理器,最大工作频率160MHz
- 内嵌SRAM 352KB、ROM 288KB
- 内嵌 2MB Flash
外围接口 - 1个SDIO接口、2个SPI接口、2个I2C接口、3个UART接口、15个GPIO接口、7路ADC输入、6路PWM、1个I2S接口(注:上述接口通过复用实现)
- 外部主晶体频率40M或24M
其他信息 - 封装:QFN-32,5mm×5mm
- 工作温度:-40℃ ~ +85℃

关键特性

基于Hi3861平台提供了多种开放能力,提供的关键组件如下表所示。

表2 关键组件列表

组件名 能力介绍
WLAN服务 提供WLAN服务能力。包括:station和hotspot模式的连接、断开、状态查询等。
模组外设控制 提供操作外设的能力。包括:I2C、I2S、ADC、UART、SPI、SDIO、GPIO、PWM、FLASH等。
分布式软总线 在分布式网络中,提供设备被发现、数据传输的能力。
设备安全绑定 提供在设备互联场景中,数据在设备之间的安全流转的能力。
基础加解密 提供密钥管理、加解密等能力。
系统服务管理 系统服务管理基于面向服务的架构,提供了统一化的系统服务开发框架。
启动引导 提供系统服务的启动入口标识。在系统服务管理启动时,调用boostrap标识的入口函数,并启动系统服务。
系统属性 提供获取与设置系统属性的能力。
基础库 提供公共基础库能力。包括:文件操作、KV存储管理等。
DFX 提供DFX能力。包括:流水日志、时间打点等。
XTS 提供生态认证测试套件的集合能力。
