案例应用

本章从系统预置的应用中，选择短信应用作为典型的案例，从页面开发和工程结构的角度，介绍”一多”的具体实践。系统的产品形态在不断丰富中，当前主要有默认设备和平板两种产品形态，本章的具体实践也将围绕这两种产品形态展开。

概览

短信是系统中预置的应用，主要包含信息查看、发送短信、接收短信、短信送达报告、删除短信等功能。在不同类型设备上，短信应用的功能完全相同，故短信应用适合使用部署模型A（即：不同类型的设备上安装运行相同的HAP或HAP组合）。

本案例中，在会话详情页面利用方舟开发框架提供的“一多”能力，用一套代码同时适配默认设备和平板。

工程结构

短信应用的工程结构如下图所示，当前该应用的功能较少，所以直接使用了DevEco Studio创建出的默认工程结构。具体采用何种形式的工程结构，并不影响应用的开发。但是使用推荐的工程结构，目录结构更清晰，拓展性也更好。

短信应用UI相关的逻辑集中在views和pages两个目录，分别存放公共组件及页面。当前短信应用主要包含如下页面：

  • 信息列表页面：首页，展示信息列表。

  • 通知信息列表页面：将通知类信息集中在一起展示，与信息列表页面类似。

  • 会话详情页面：展示与某联系人的所有信息往来。

  • 报告详情页面：信息发送报告的详情页面。

  • 设置页面：消息设置页面，如是否展示送达报告等。

/Mms/
 ├── doc                                        # 资料
 ├── entry
 │   └── src
 │       └── main
 │           ├── resources                      # 资源配置文件存放目录
 │           ├── config.json                    # 全局配置文件
 │           └── ets                            # ets代码目录
 │               ├── ServiceAbility             # 后台常驻服务
 │               └── default                    # 业务代码目录
 │                   ├── data                   # 自定义数据类型
 │                   ├── model                  # 对接数据库
 │                   ├── pages                  # 所有页面
 │                   │   ├── conversation       # 会话详情页面
 │                   │   ├── conversationlist   # 信息列表页面
 │                   │   ├── index              # 初始页面
 │                   │   ├── info_msg           # 通知信息列表页面
 │                   │   ├── query_report       # 报告详情页面
 │                   │   └── settings           # 设置页面
 │                   ├── service                # 业务逻辑
 │                   ├── utils                  # 工具类
 │                   ├── views                  # 自定义组件
 │                   └── app.ets                # 应用生命周期
 ├── signs                                      # 签名
 └── LICENSE

短信应用在开发阶段，采用了一层工程结构。由于功能较为简单，所以并没有规划共用的feature和common目录，仅采用了一层product目录。

  • 业务形态层（product） 该目录采用IDE工程默认创建的entry目录，开发者可根据需要在创建Module时自行更改该目录名。不同产品形态，编译出相同的短信HAP。

会话详情页面

页面结构

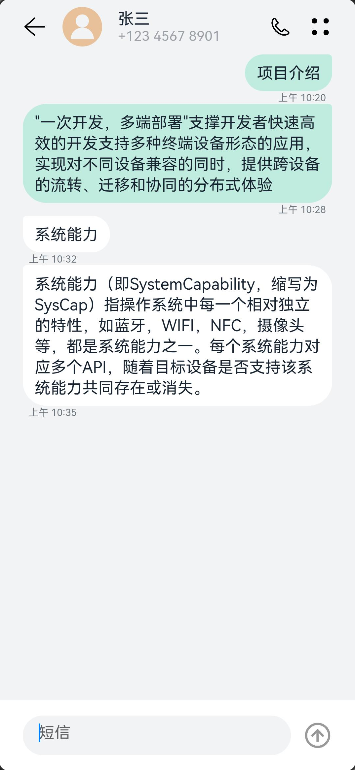

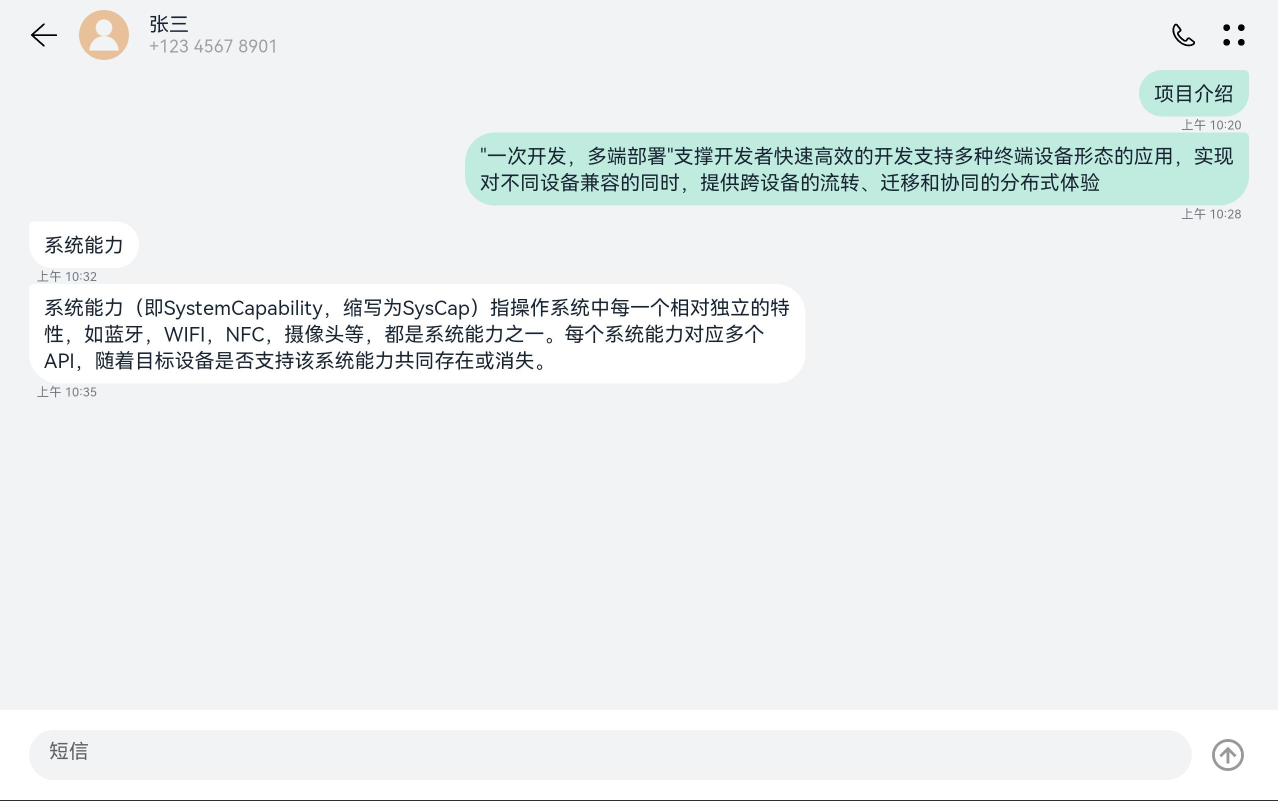

默认设备 平板
overview_default overview_tablet

会话详情页面在默认设备和平板上的样式如上图所示，会话详情页面可以划分为三个部分：

页面组成 介绍
顶部标题栏 zh-cn_image_0000001335699774
信息列表 zh-cn_image_0000001386060209
底部输入栏 zh-cn_image_0000001386179873

接下来我们详细介绍各部分的实现。

说明： 为了方便理解，我们对会话详情页面做了一定的精简，本小节仅介绍会话详情页面最基础的实现。

顶部标题栏

默认设备 平板
zh-cn_image_0000001335539986 top_title_tablet

顶部标题栏是一个简单的行布局，包含返回图标、联系人头像、联系人姓名和号码、拨号图标、设置图标共5个元素。其中，联系人姓名和号码以列布局的形式放在一起。

在默认设备和平板上，顶部标题栏的组件结构是相同的，仅联系人姓名和号码与拨号图标的间距不同。回顾方舟开发框架一多能力介绍，这个场景可以借助Blank组件使用拉伸能力。

我们先实现联系人姓名和号码，用Flex组件作为父容器，其包含两个Text子组件，分别用于存放联系人姓名和号码。Flex组件的属性设置如下： - direction: FlexDirection.Column：子组件在Flex容器上以列的方式排布，即主轴是垂直方向。

  • justifyContent: FlexAlign.Center：子组件在Flex容器主轴（垂直方向）上居中对齐。

  • alignItems: ItemAlign.Start：子组件在Flex容器交叉轴（水平方向）上首部对齐。

可以查看Flex组件及Text组件了解这两个组件各个属性的含义及详细用法。

默认设备 平板
contact_details_default contact_details_tablet
@Component
 struct TopArea {
   build() {
     Flex({ direction: FlexDirection.Column, justifyContent: FlexAlign.Center,
       alignItems: ItemAlign.Start}) {
       Text('张三').fontSize(16).fontColor("#182431")
       Text('+123 4567 8901').fontSize(14).fontColor("#66182431")
     }
   }
 }

接下来我们通过width属性和height属性设置四个图标的宽高（详见尺寸设置），并将它们与联系人姓名和电话以及Blank组件一起放到Flex父容器中。为了便于查看效果，对顶部标题栏设置了淡蓝色的背景色。

默认设备 平板
top_title_blank_default top_title_blank_tablet
@Component
 struct TopArea {
   build() {
     Flex({ alignItems: ItemAlign.Center }) {
       Image($r('app.media.back'))
         .width(24)
         .height(24)
       Image($r('app.media.contact'))
         .width(40)
         .height(40)
       Flex({ direction: FlexDirection.Column, justifyContent: FlexAlign.Center,
         alignItems: ItemAlign.Start}) {
         Text('张三').fontSize(16).fontColor("#182431")
         Text('+123 4567 8901').fontSize(14).fontColor("#66182431")
       }
       Blank()                  // 拉伸能力
       Image($r("app.media.call"))
         .width(24)
         .height(24)
       Image($r('app.media.dots'))
         .width(24)
         .height(24)
     }
     .width('100%')
     .height(56)
     .backgroundColor('#87CEFA')  // 顶部标题栏背景色，仅用于开发测试
   }
 }

当前标题栏中子组件的布局同预期还有些差异，接下来通过margin属性，设置各个元素的左右间距（详见尺寸设置）。如下图所示，最终顶部工具栏在默认设备和平板上都可以达到预期显示效果。

默认设备 平板
top_title_done_default top_title_done_tablet
@Component
 struct TopArea {
   build() {
     Flex({ alignItems: ItemAlign.Center }) {
       Image($r('app.media.back'))
         .width(24)
         .height(24)
         .margin({ left:24 })             // 设置间距
       Image($r('app.media.contact'))
         .width(40)
         .height(40)
         .margin({ left:16, right:16 })  // 设置间距
       Flex({ direction: FlexDirection.Column, justifyContent: FlexAlign.Center,
         alignItems: ItemAlign.Start}) {
         Text('张三').fontSize(16).fontColor("#182431")
         Text('+123 4567 8901').fontSize(14).fontColor("#66182431")
       }
       Blank()
       Image($r("app.media.call"))
         .width(24)
         .height(24)
       Image($r('app.media.dots'))
         .width(24)
         .height(24)
         .margin({ left:16, right:24 })  // 设置间距
     }
     .width('100%')
     .height(56)
     .backgroundColor('#87CEFA')           // 顶部标题栏背景色，仅用于开发测试
   }
 }

底部输入栏

有了顶部工具栏的开发经验，可以发现底部输入栏的结构更为简单，它同样以Flex组件作为父容器，同时包含文本输入框（请访问文本输入组件查看详细介绍）和消息发送图标两个子节点。

zh-cn_image_0000001335380378

为了便于查看的效果，我们同样给底部输入栏设置了淡蓝色到背景色。注意这里有一个特殊的地方，我们给TextArea设置了flexGrow(1)属性。flexGrow属性仅在父组件是Flex组件时生效，表示Flex容器的剩余空间分配给此属性所在的组件的比例，flexGrow(1)表示父容器的剩余空间全部分配给此组件，详见Flex布局。

默认设备 平板
bottom_input_default bottom_input_tablet
@Component
 struct BottomArea {
   build() {
     Flex({ direction: FlexDirection.Row, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
       TextArea({ placeholder:'短信' })
         .placeholderColor("#99000000")
         .caretColor("#007DFF")
         .backgroundColor("#F1F3F5")
         .borderRadius(20)
         .height(40)
         .flexGrow(1)           // 将父容器的剩余空间全部分配给此组件

       Image($r("app.media.send"))
         .height(36)
         .width(36)
         .opacity(0.4)
         .margin({ left:12 })
     }
     .height(72)
     .width('100%')
     .padding({ left:24, right:24, bottom:8, top:8 })
     .backgroundColor('#87CEFA')  // 底部输入栏背景色，仅用于开发测试
   }
 }

信息列表

观察信息列表区域，可以发现它是由一个个消息气泡组成的，另外消息气泡在默认设备和平板上的布局有差异。本小节将围绕如下两个主题介绍如何实现消息列表。

  • 如何实现自定义消息气泡组件。

  • 如何在默认设备和平板上自适应布局。

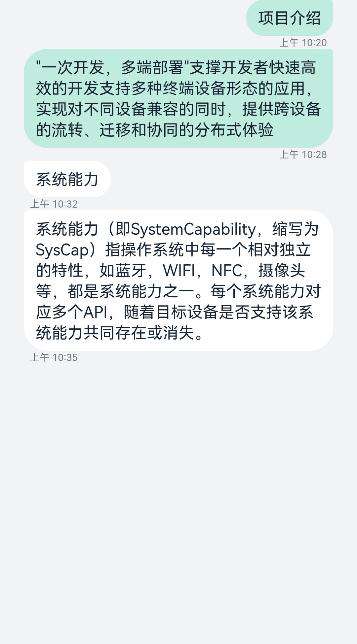

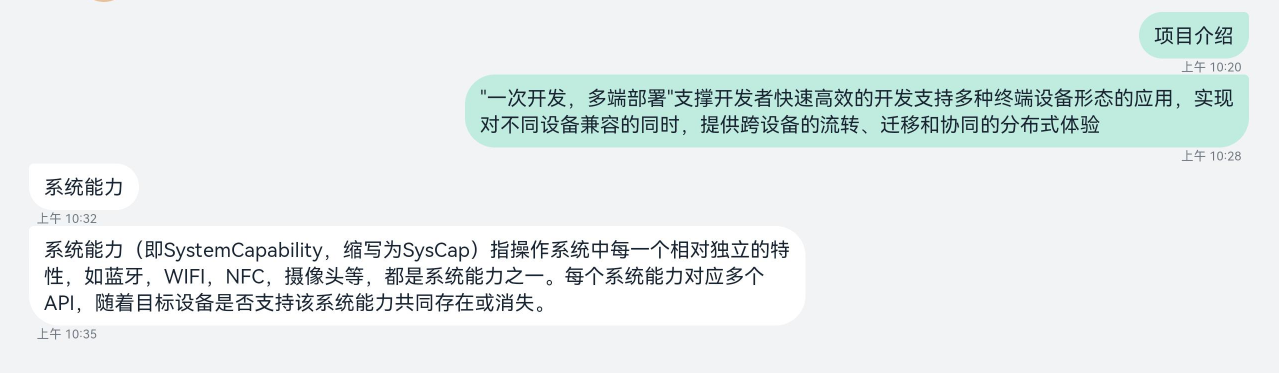

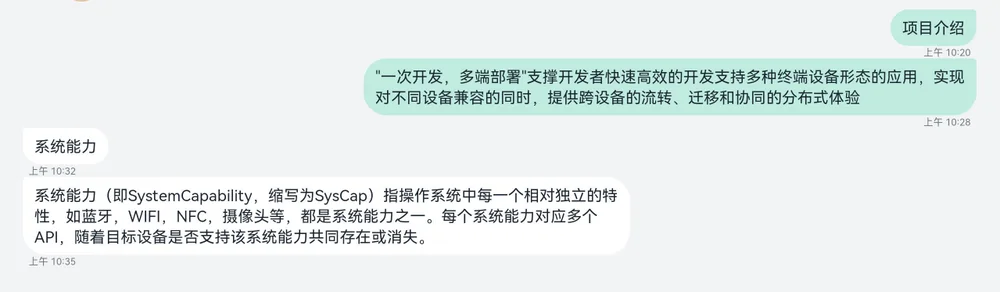

默认设备 平板
zh-cn_image_0000001386180233 message_list_tablet

消息气泡

先做一个最简单的消息气泡，通过borderRadius属性可以设置边框的圆角半径（详见边框设置）。

默认设备 平板
message_bubble_basic_default message_bubble_basic_tablet
@Component
struct MessageBubble {
  private content: string = "Introduction"

  build() {
    Column() {
      Flex({ alignItems: ItemAlign.Center, justifyContent: FlexAlign.End }) {
        Text(this.content)
            .fontSize(16)
            .lineHeight(21)
            .padding({ left: 12, right: 12, top: 8, bottom: 8 })
            .backgroundColor("#C0EBDF")
            .borderRadius(24)
            .fontColor("#182431")
      }.width('100%')
    }
    .margin({left: 24, right: 24 })
    .backgroundColor('#87CEFA')  // 消息背景色，仅用于开发和测试
  }
}

注意这个简单的消息气泡，左上角（或右上角）的样式，与实际期望不符。我们先修改发送消息右上角的样式，接收消息左上角的实现与之类似。

Stack组件是一个堆叠容器，其子组件按照轴方向依次堆叠，后一个子组件覆盖前一个子组件。通过其alignContent接口，可以设置子组件在容器内的对齐方式，如alignContent: Alignment.TopStart代表子组件从左上角对齐。

默认设备 平板
message_bubble_radius_default message_bubble_radius_tablet
@Component
struct MessageBubble {
  private content: string = "Introduction"

  build() {
    Column() {
      Flex({ alignItems: ItemAlign.Center, justifyContent: FlexAlign.End }) {
        Stack({ alignContent: Alignment.TopEnd }) {  // 在左上角堆叠一个小色块
          Column()
            .backgroundColor("#C0EBDF")
            .borderRadius(4)
            .width(24)
            .height(24)
          Text(this.content)
            .fontSize(16)
            .lineHeight(21)
            .padding({ left: 12, right: 12, top: 8, bottom: 8 })
            .backgroundColor("#C0EBDF")
            .borderRadius(24)
            .fontColor("#182431")
        }
      }.width('100%')
    }
    .margin({left: 24, right: 24 })
    .backgroundColor('#87CEFA')  // 消息背景色，仅用于开发和测试
  }
}

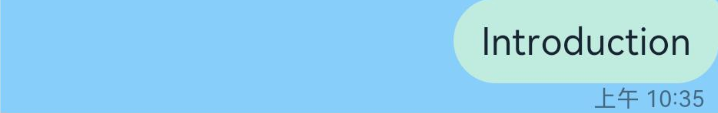

接下来我们在消息气泡下方加上时间显示，如下图所示，一个消息气泡自定义组件就基本完成了。

默认设备 平板
message_bubble_recv_default message_bubble_recv_tablet
@Component
struct MessageBubble {
  private content: string = "Introduction"
  private time: string = "上午 10:35"

  build() {
    Column() {
      Flex({ alignItems: ItemAlign.Center, justifyContent: FlexAlign.End }) {
        Stack({ alignContent: Alignment.TopEnd }) {
          Column()
            .backgroundColor("#C0EBDF")
            .borderRadius(4)
            .width(24)
            .height(24)
          Text(this.content)
            .fontSize(16)
            .lineHeight(21)
            .padding({ left: 12, right: 12, top: 8, bottom: 8 })
            .backgroundColor("#C0EBDF")
            .borderRadius(24)
            .fontColor("#182431")
        }
      }.width('100%')

      // 在消息气泡底部增加时间显示
      Flex({ alignItems: ItemAlign.Center, direction: FlexDirection.Row,
        justifyContent: FlexAlign.End}) {
        Text(this.time)
          .textAlign(TextAlign.Start)
          .fontSize(10)
          .lineHeight(13)
          .fontColor("#99182431")
      }.width('100%').margin({ left: 12, right: 24 })
    }
    .margin({left: 24, right: 24 })
    .backgroundColor('#87CEFA')  // 消息背景色，仅用于开发和测试
  }
}

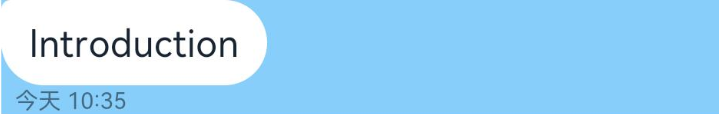

发送出的消息和接收到的消息的消息气泡结构基本一致，可以通过增加一个标志位，让两种消息共用MessageBubble这个自定义组件，代码如下所示。将这个标志位设置true，可以查看接收消息的效果。

默认设备 平板
message_bubble_send_default message_bubble_send_tablet
@Component
 struct MessageBubble {
   private isReceived:boolean = true// 通过标志位，判断是发送or接收场景，进而使用不同的样式
   private content:string = "Introduction"
   private time:string = "今天 10:35"

   build() {
     Column() {
       Flex({ justifyContent:this.isReceived? FlexAlign.Start: FlexAlign.End,
         alignItems: ItemAlign.Center }) {
         Stack({ alignContent:this.isReceived? Alignment.TopStart: Alignment.TopEnd }) {
           Column()
             .backgroundColor(this.isReceived?"#FFFFFF":"#C0EBDF")
             .borderRadius(4)
             .width(24)
             .height(24)
           Text(this.content)
             .fontSize(16)
             .lineHeight(21)
             .padding({ left:12, right:12, top:8, bottom:8 })
             .backgroundColor(this.isReceived?"#FFFFFF":"#C0EBDF")
             .borderRadius(24)
             .fontColor("#182431")
         }
       }.width('100%')

       Flex({ alignItems: ItemAlign.Center, direction: FlexDirection.Row,
         justifyContent:this.isReceived? FlexAlign.Start: FlexAlign.End }) {
         Text(this.time)
           .textAlign(TextAlign.Start)
           .fontSize(10)
           .lineHeight(13)
           .fontColor("#99182431")
       }.width('100%')
       .margin({ left:this.isReceived?12:0, right:this.isReceived?0:12 })
     }
     .margin({left:24, right:24 })
     .backgroundColor('#87CEFA')  // 消息背景色，仅用于开发和测试
   }
 }

栅格布局

回顾方舟开发框架一多能力，消息气泡在默认设备和平板上布局不同，可以借助栅格布局来解决。为了方便测试，我们预定义一个全局数组。

const globalMessageList:any[] = [
   {
     'time':'上午 10:20',
     'content':'项目介绍',
     'isReceived':false
   },
   {
     'time':'上午 10:28',
     'content':'OpenHarmony是由开放原子开源基金会（OpenAtom Foundation）孵化及运营的开源项目，目标是面向全场景、全连接、全智能时代，基于开源的方式，搭建一个智能终端设备操作系统的框架和平台，促进万物互联产业的繁荣发展。',
     'isReceived':false
   },{
     'time':'上午 10:32',
     'content':'技术架构',
     'isReceived':true
   },
   {
     'time':'上午 10:35',
     'content':'OpenHarmony整体遵从分层设计，从下向上依次为：内核层、系统服务层、框架层和应用层。系统功能按照“系统 > 子系统 > 组件”逐级展开，在多设备部署场景下，支持根据实际需求裁剪某些非必要的组件。',
     'isReceived':true
   }
 ]

结合栅格组件的定义，考虑我们当前的实际场景，GridRow的各参数设置如下。

  • columns：栅格组件中的列数，当前场景默认12列即可。

  • gutter：栅格布局列间距，当前场景未使用该参数，默认设置为0即可。

  • margin： 栅格布局两侧间距，在开发消息气泡组件时，已经设置了左右间距，故该属性也默认配置为0。

栅格中仅包含我们自定义的消息气泡组件，该组件在各断点上的参数配置如下。

断点 窗口宽度(vp) 栅格总列数 消息气泡占用的列数 接收场景偏移的列数 发送场景偏移的列数
sm [320, 600) 12 12 0 0
md [600, 840) 12 8 0 4
lg [840, +∞) 12 8 0 4

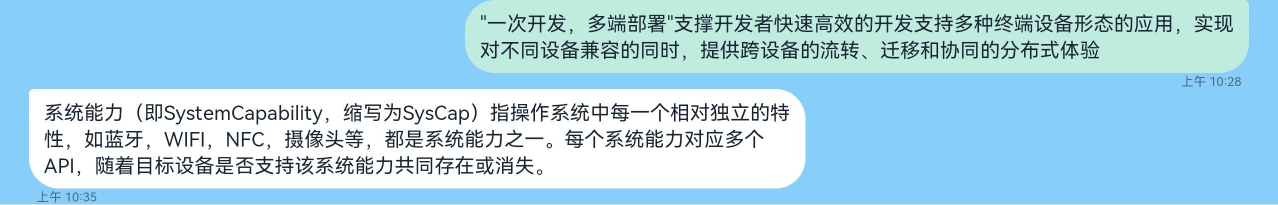

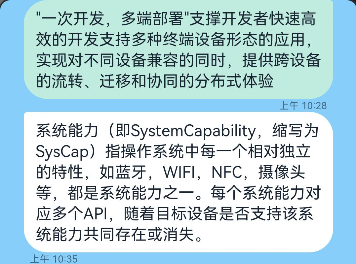

默认设备 平板
message_list_default message_list_tablet
@Component
export default struct MessageItem {
  private isReceived: boolean
  private content: string
  private time: string

  build() {
    GridRow() {
      GridCol({span: {sm: 12, md: 8, lg: 8},
        offset: {sm: 0, md: this.isReceived? 0 : 4, lg: this.isReceived? 0 : 4}}) {
        Flex({ justifyContent: FlexAlign.End, alignItems: ItemAlign.End }) {
          MessageBubble({
            isReceived: this.isReceived,
            content: this.content,
            time: this.time
          })
        }
      }
    }
  }
}

@Entry
@Component
struct Conversation {
  build() {
    Column() {                      // 验证效果
       MessageItem({
        isReceived: globalMessageList[1].isReceived,
        content: globalMessageList[1].content,
        time: globalMessageList[1].time
      })
      MessageItem({
        isReceived: globalMessageList[3].isReceived,
        content: globalMessageList[3].content,
        time: globalMessageList[3].time
      })
    }.backgroundColor('#87CEFA')    // 消息背景色，仅用于开发和测试
  }
}

组合成型

现在会话详情页面的顶部标题栏、信息列表及底部输入栏都已经准备完毕，将这三部分组合起来即可得到完整的页面。

  • 通过Flex组件将三个部分组合起来，注意justifyContent: FlexAlign.SpaceBetween配置项是将Flex组件中的元素按照主轴方向均匀分配，其中第一个元素与顶部对齐，最后一个元素与底部对齐。

  • 通过List组件和ForEach语法，显示整个消息列表。

默认设备 平板
overview_default overview_tablet
@Entry
 @Component
 struct Conversation {
   build() {
     Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Start,
       justifyContent: FlexAlign.SpaceBetween }) {
       Column() {
         TopArea()   // 顶部标题栏
         List() {    // 消息列表
           ForEach(globalMessageList, (item, index) => {
             ListItem() {
               MessageItem({
                 isReceived: item.isReceived,
                 content: item.content,
                 time: item.time
               })
           }})
         }
         .listDirection(Axis.Vertical)
         .edgeEffect(EdgeEffect.Spring)
       }
       BottomArea()  // 底部输入栏
     }
     .backgroundColor("#F1F3F5")
     .width('100%')
     .height('100%')
   }
 }

总结

短信应用在默认设备和平板上的功能完全相同，因此选择了部署模型A。借助方舟开发框架一多能力，短信应用实现了在默认设备和平板上共用同一份代码，同时自然也共用安装包。

在实际开发过程中，会话详情页面需要从底层做数据交互，同时还要支持信息选择、信息删除、信息发送状态、输入框与输入法联动等等功能，会比本小节中介绍的基础版本复杂很多。读者如果对这部分感兴趣，可以访问短信应用开源代码仓，了解会话详情页面的详细实现。

你可能感兴趣的鸿蒙文章

harmony 鸿蒙一次开发，多端部署

harmony 鸿蒙自适应布局

harmony 鸿蒙应用市场首页

harmony 鸿蒙应用UX设计

harmony 鸿蒙功能开发的一多能力介绍

harmony 鸿蒙常见问题

harmony 鸿蒙前言

harmony 鸿蒙工程管理

harmony 鸿蒙交互归一

harmony 鸿蒙简介

0  赞
  • 所属分类： 后端技术
  • 本文标签：
  • 版权声明： 原创文章如转载，请注明本文链接: https://www.seaxiang.com/blog/f0f5722b062a4bd1951327cef0316ceb
热门推荐
标签云
Linux Java Spring Spring Boot docker 大数据 前端 生活 maven golang 软件 spring cloud fintech mac vscode 其他 区块链 以太坊 V神 开发者 技术 股票 git greenplum 分布式事务 chrome mysql flink kafka 设计模式 原理 鸿蒙 seo
最新文章
本文目录
