电量与LED灯颜色的定制开发指导

概述

简介

OpenHarmony默认提供了电量与LED灯颜色的映射关系。对于部分产品形态(如Pad),会使用LED灯的颜色来展示当前设备充电时的电量信息,如高电量使用绿色、低电量黄色、极低电量使用红色。这种电量与LED灯颜色的映射关系,需要根据产品进行自定义。为此OpenHarmony提供了电量与LED灯颜色映射的定制方式,产品定制开发者可根据产品的设计规格来定制此特性。

约束与限制

配置策略: 产品定制的配置路径,需要根据配置策略决定。本开发指导中的定制路径以/vendor进行举例,请开发者根据具体的产品配置策略,修改定制路径。

开发指导

搭建环境

设备要求:

标准系统开发板,如DAYU200/Hi3516DV300开源套件。

环境要求:

Linux调测环境,相关要求和配置可参考《快速入门》。

开发步骤

本文以DAYU200为例介绍电量与LED灯颜色的定制方法。

  1. 在产品目录(/vendor/hihope/rk3568)下创建battery文件夹。

  2. 参考默认电量与LED灯颜色映射的配置文件夹创建目标文件夹,并安装到//vendor/hihope/rk3568/battery目录下,文件格式如下:

    profile
    ├── BUILD.gn
    ├── battery_config.json

  3. 参考默认电量与LED灯颜色映射的配置文件夹中的battery_config.json编写定制的battery_config.json。包含定制后的电量与LED灯颜色映射配置如下:

    {
        "light": {
            "low": {
                "soc": [0, 20],
                "rgb": [255, 192, 203]
            },
            "normal": {
                "soc": [20, 95],
                "rgb": [255, 0, 255]
            },
            "high": {
                "soc": [95, 100],
                "rgb": [0, 0, 255]
            }
        }
    }


    表1 电量等级说明

|电量等级|描述| |——–|——–| |low|低电量| |normal|正常电量| |high|高电量|

**表2** 电量区间与LED灯颜色映射配置说明

|配置项|描述| |——–|——–| |soc|电量区间| |rgb|LED灯RGB组合|

  1. 参考默认电量与LED灯颜色映射的配置文件夹中的BUILD.gn编写BUILD.gn文件,将battery_config.json打包到//vendor/etc/battery目录下,配置如下:

    import("//build/ohos.gni")                #引用build/ohos.gni


    ohos_prebuilt_etc("battery_config") {
        source = "battery_config.json"
        relative_install_dir = "battery"
        install_images = [ chipset_base_dir ] #安装到vendor目录下的必要配置
        part_name = "product_rk3568"          #part_name为product_rk3568,以实现后续编译
    }

  2. 将编译目标添加到/vendor/hihope/rk3568目录下ohos.build的”module_list”中,例如:

    {
    "parts": {
        "product_rk3568": {
        "module_list": [
            "//vendor/hihope/rk3568/default_app_config:default_app_config",
            "//vendor/hihope/rk3568/image_conf:custom_image_conf",
            "//vendor/hihope/rk3568/preinstall-config:preinstall-config",
            "//vendor/hihope/rk3568/resourceschedule:resourceschedule",
            "//vendor/hihope/rk3568/etc:product_etc_conf",
            "//vendor/hihope/rk3568/battery/profile:battery_config" #添加battery_config的编译
        ]
        }
    },
    "subsystem": "product_hihope"
    }


    “//vendor/hihope/rk3568/battery/”为文件夹路径,“profile”为创建的文件夹名字,“battery_config”为编译目标。

  3. 参考《快速入门》编译定制版本,编译命令如下:

    ./build.sh --product-name rk3568 --ccache

  4. 将定制版本烧录到DAYU200开发板中。

调测验证

  1. 开机后,进入shell命令行。

    hdc shell

  2. 进入电池电量的节点路径(以当前DAYU开发版路径为例)。

    cd /data/service/el0/battery/battery

  3. 以默认的电量与LED灯颜色的映射配置数据为例,修改电量数值,模拟电池信息上报,并观察LED亮灯颜色变化。

    1. 修改电量数值 echo 5 > capacity

    2. 上报电量信息改变,触发LED灯映射

      hidumper -s 3302 -a -r

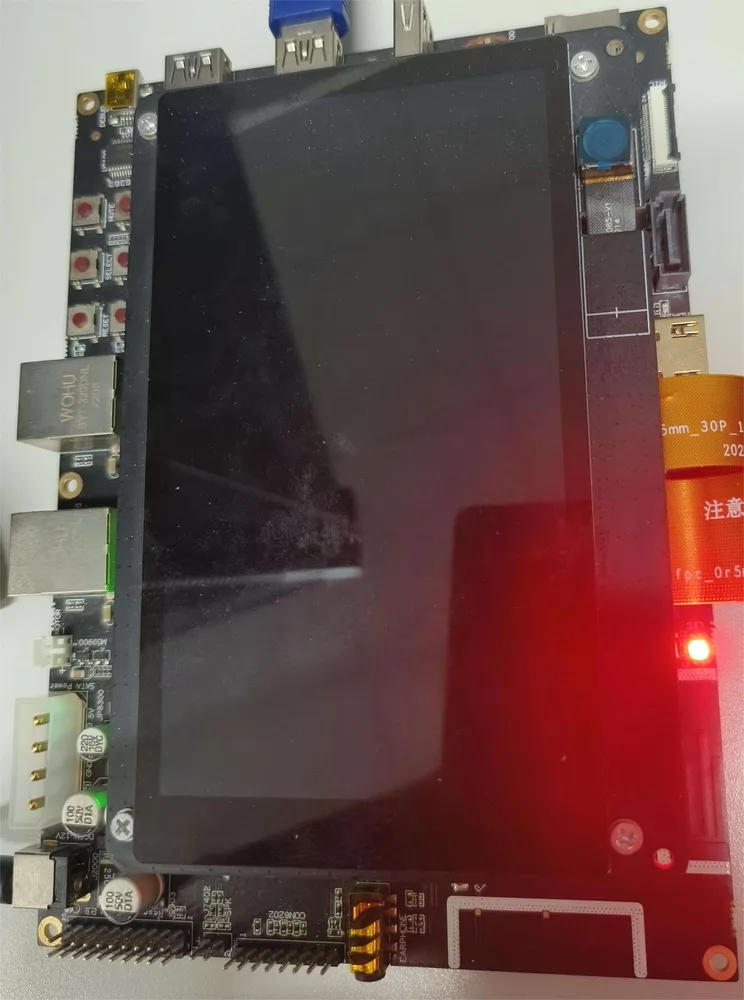

      low_power_led

    3. 修改电量数值

      echo 50 > capacity

    4. 上报电量信息改变,触发LED灯映射

      hidumper -s 3302 -a -r

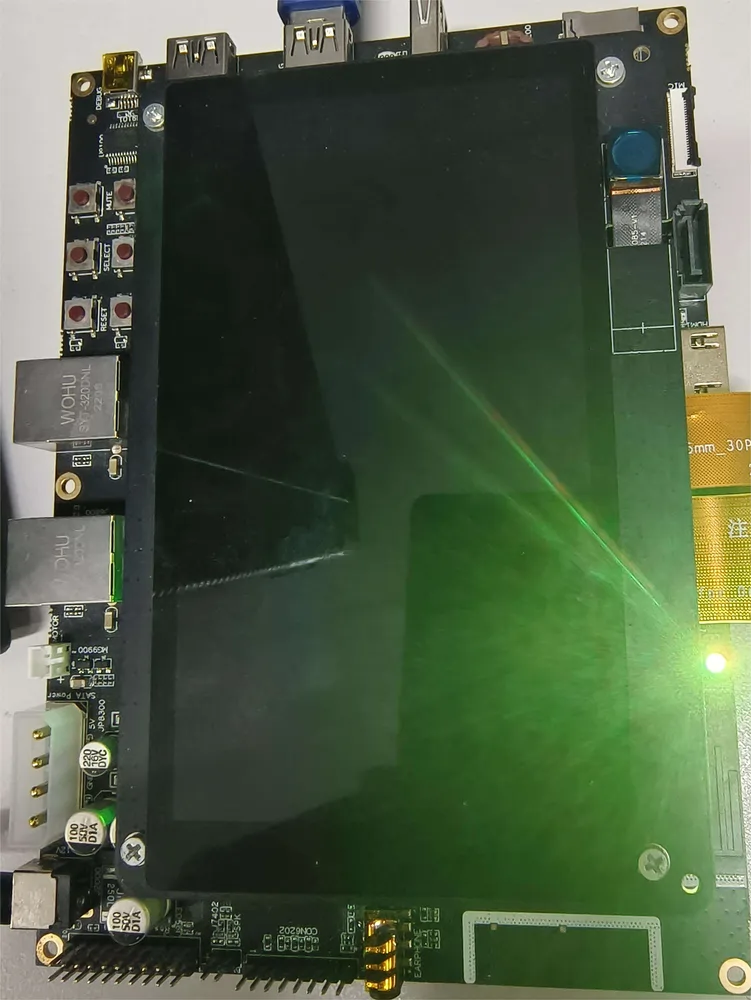

      normal_power_led

    5. 修改电量数值

      echo 100 > capacity

    6. 上报电量信息改变,触发LED灯映射

      hidumper -s 3302 -a -r

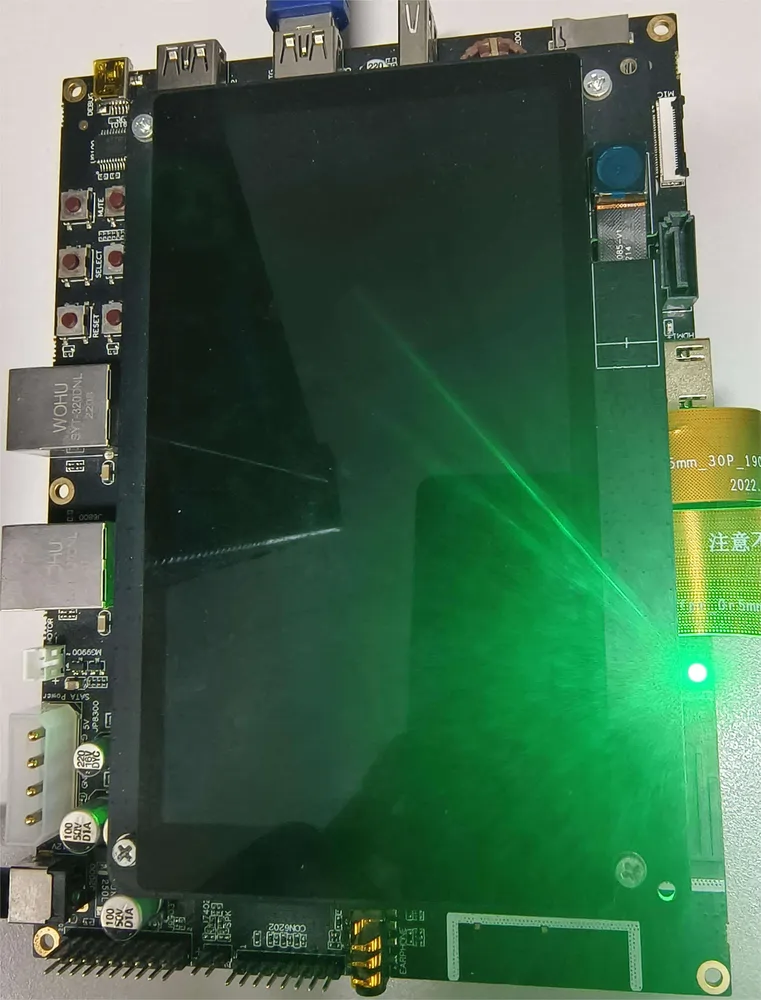

      high_power_led

  4. 以新的电量与LED灯颜色的映射配置数据为例,更改之后:

    {
        "light": {
            "low": {
                "soc": [0, 20],
                "rgb": [255, 192, 203]
            },
            "normal": {
                "soc": [20, 95],
                "rgb": [255, 0, 255]
            },
            "high": {
                "soc": [95, 100],
                "rgb": [0, 0, 255]
            }
        }
    }

    1. 修改电量数值 echo 15 > capacity

    2. 上报电量信息改变,触发LED灯映射

      hidumper -s 3302 -a -r

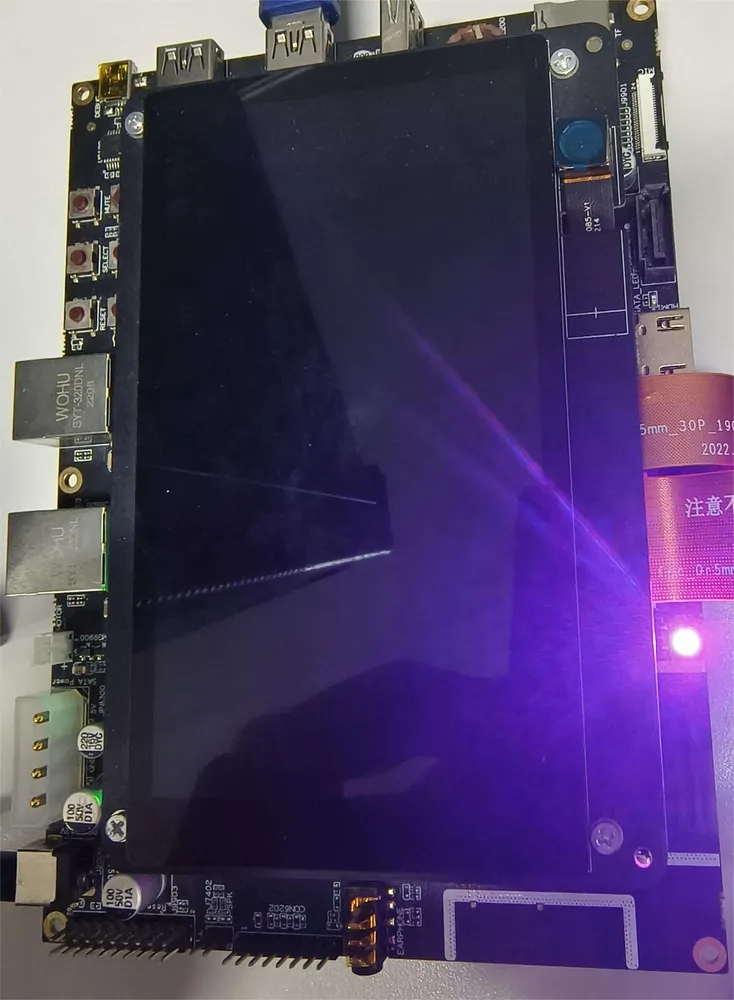

      low_power_led_alter

    3. 修改电量数值

      echo 95 > capacity

    4. 上报电量信息改变,触发LED灯映射

      hidumper -s 3302 -a -r

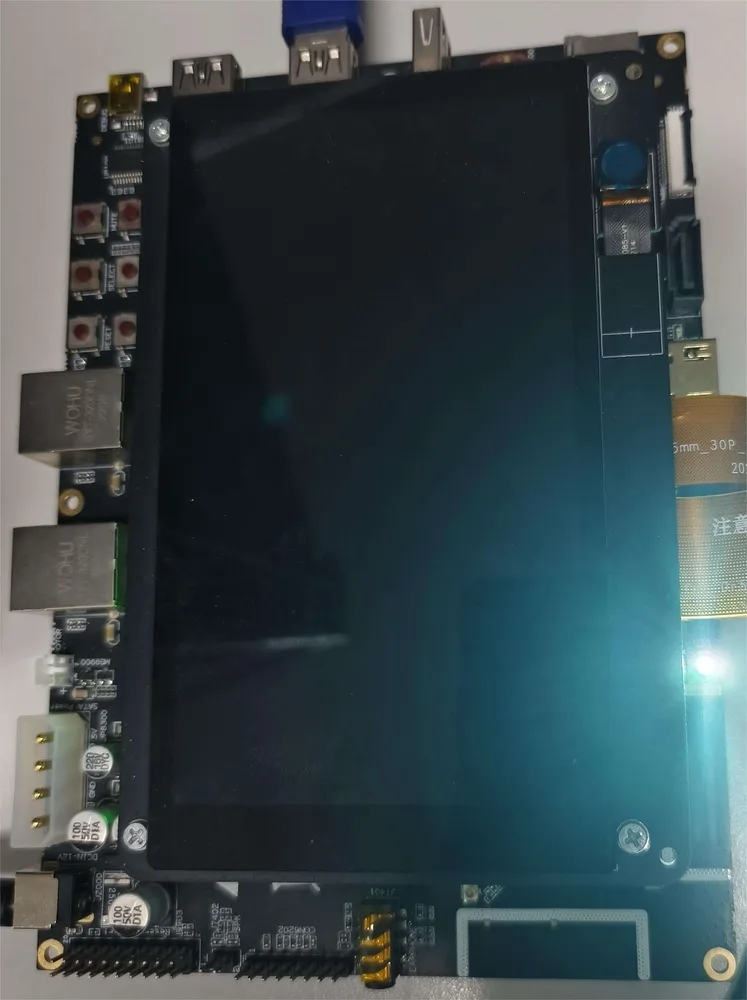

      normal_power_led_alter

    5. 修改电量数值

      echo 99 > capacity

    6. 上报电量信息改变,触发LED灯映射

      hidumper -s 3302 -a -r

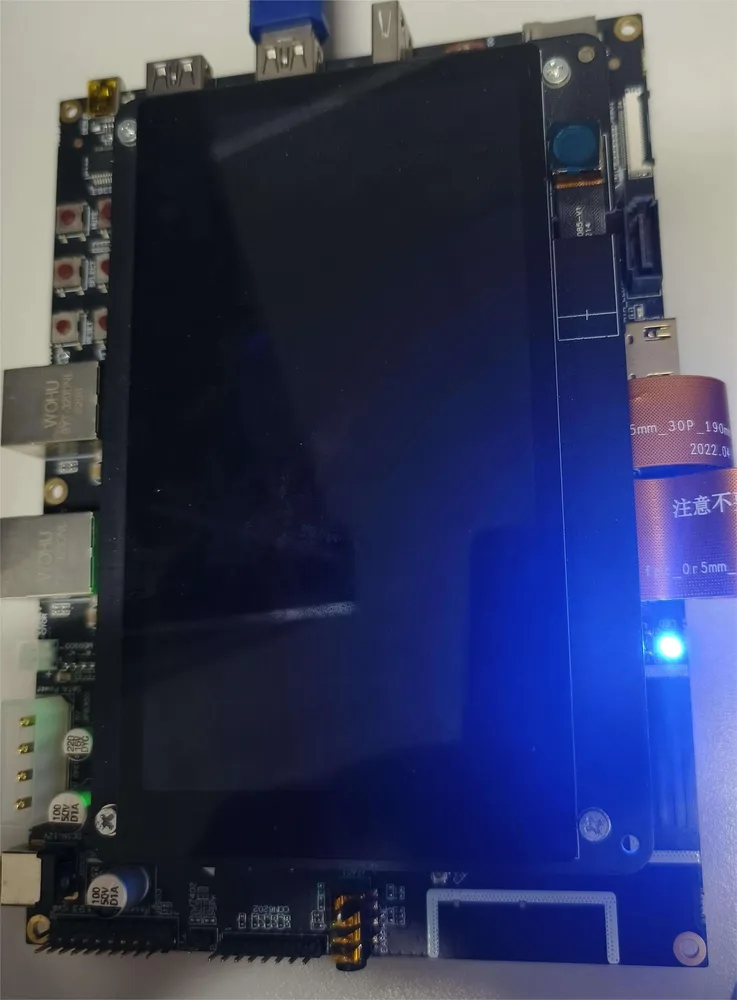

      high_power_led_alter

参考

开发过程中可参考的配置文件路径:系统默认亮度范围配置源码路径

默认配置:

{
    "light": {
        "low": {
            "soc": [0, 10],
            "rgb": [255, 0, 0]
        },
        "normal": {
            "soc": [10, 90],
            "rgb": [255, 255, 0]
        },
        "high": {
            "soc": [90, 100],
            "rgb": [0, 255, 0]
        }
    }
}

打包路径:/system/etc/battery
