NNRt接入适配指导

概述

功能简介

NNRt(Neural Network Runtime,神经网络运行时)是面向AI领域的跨芯片推理计算运行时,作为中间桥梁连通上层AI推理框架和底层加速芯片,实现AI模型的跨芯片推理计算。

NNRt开放了设备接口,芯片厂商通过设备接口将专有加速芯片接入NNRt,从而实现与OpenHarmony社区生态的对接。以下内容将介绍芯片如何接入NNRt。

基本概念

在开发前,开发者需要先了解以下概念,以便更好地理解全文内容:

  • HDI(Hardware Device Interface):OpenHarmony硬件设备接口,定义系统中跨进程通信的接口,实现服务间的跨进程通信。
  • IDL(Interface Description Language):接口描述语言,是HDI接口的语言格式。

约束与限制

  • 系统版本:OpenHarmony主干版本。
  • 开发环境:Ubuntu 18.04及以上。
  • 接入设备:具备AI计算能力的芯片。

运作机制

NNRt通过HDI接口实现与设备芯片的对接,由HDI接口实现跨进程通信。

图1 NNRt架构图

架构图

整个架构主要分为三层,AI应用在应用层,AI推理框架和NNRt在系统层,设备服务在芯片层。AI应用如果要使用AI专用加速芯片进行模型推理,需要经过AI推理框架和NNRt才能调用到底层AI专用加速芯片,NNRt就是负责适配底层各种AI专用加速芯片的中间层。NNRt开放了标准统一的HDI设备接口,众多AI专用加速芯片都可以通过HDI接口接入OpenHarmony。此外NNRt也开放了标准统一的接口对接上层各种AI推理框架。

程序运行时,AI应用、AI推理框架、NNRt都运行在用户进程中,底层AI芯片设备服务运行在HDI服务进程中。NNRt根据HDI接口实现了HDI Client,服务端也需要根据HDI接口实现HDI Service,两者通过OpenHarmony标准的HDF子系统实现跨进程通信。

开发指导

场景介绍

当需要将一款AI加速芯片接入NNRt的时候,可以参考下文。下文以RK3568芯片为例,展示RK3568 CPU如何通过NNRt的V2.0版本HDI接口接入NNRt,并完成AI模型推理。V1.0版本HDI接口接入NNRt的流程与此类似。 > 依赖说明:该教程展示的RK3568 CPU接入NNRt并没有真正实现CPU的驱动,而是借用了MindSpore Lite的runtime和CPU算子,因此会依赖MindSpore Lite的动态库以及头文件。实际开发时并不需要依赖MindSpore Lite的任何库或者头文件。

开发流程

AI专用加速芯片接入NNRt的整体流程如下:

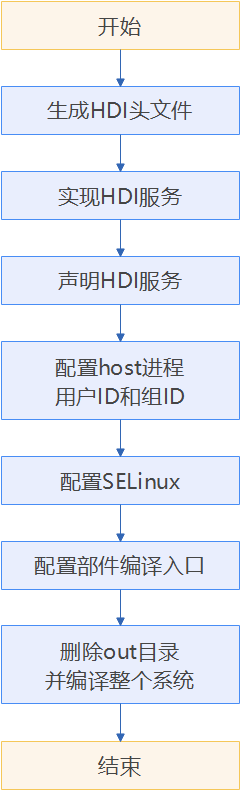

图2 AI专用加速芯片接入NNRt流程

开发流程

开发步骤

AI芯片设备HDI服务开发者具体可通过以下步骤实现AI专用加速芯片对接NNRt:

生成HDI头文件

开源社区下载OpenHarmony的代码,编译drivers_interface部件,生成HDI接口的头文件。

  1. 下载源码

  2. 进入OpenHarmony源码根目录,编译NNRt的IDL接口文件(以RK3568产品为例):

    ./build.sh --product-name rk3568 –ccache --build-target drivers_interface_nnrt


    编译完成后,会在out/rk3568/gen/drivers/interface/nnrt/v2_0目录下生成C++类型的HDI头文件。若需要生成C类型的头文件,请在编译之前使用如下命令对drivers/interface/nnrt/v2_0/BUILD.gn文件中的language配置项进行设置。

    language = "c"


    生成头文件目录如下所示:

    out/rk3568/gen/drivers/interface/nnrt
    └── v2_0
        ├── drivers_interface_nnrt__libnnrt_proxy_2.0_external_deps_temp.json
        ├── drivers_interface_nnrt__libnnrt_stub_2.0_external_deps_temp.json
        ├── innrt_device.h                        # 设备接口头文件
        ├── iprepared_model.h                     # 编译AI模型对象头文件
        ├── libnnrt_proxy_2.0__notice.d
        ├── libnnrt_stub_2.0__notice.d
        ├── model_types.cpp                       # AI模型结构定义实现文件
        ├── model_types.h                         # AI模型结构定义头文件
        ├── nnrt_device_driver.cpp                # 设备驱动实现参考样例
        ├── nnrt_device_proxy.cpp
        ├── nnrt_device_proxy.h
        ├── nnrt_device_service.cpp               # 设备服务端实现参考样例
        ├── nnrt_device_service.h                 # 设备服务端头文件
        ├── nnrt_device_stub.cpp
        ├── nnrt_device_stub.h
        ├── nnrt_types.cpp                        # 数据类型定义实现文件
        ├── nnrt_types.h                          # 数据类型定义头文件
        ├── node_attr_types.cpp                   # AI模型算子属性定义实现文件
        ├── node_attr_types.h                     # AI模型算子属性定义
        ├── prepared_model_proxy.cpp
        ├── prepared_model_proxy.h
        ├── prepared_model_service.cpp            # 编译AI模型对象服务端实现参考样例
        ├── prepared_model_service.h              # 编译AI模型对象服务端头文件
        ├── prepared_model_stub.cpp
        └── prepared_model_stub.h


实现HDI服务

  1. 进入OpenHarmony源码根目录,在drivers/peripheral目录下新建开发目录nnrt,用于HDI服务开发。开发目录结构如下所示:

    drivers/peripheral/nnrt
    ├── bundle.json
    ├── v2_0
        ├── BUILD.gn                                  # 代码编译脚本文件
        └── hdi_cpu_service                           # 自定义目录
            ├── BUILD.gn                              # 代码编译脚本文件
            ├── include
            │   ├── nnrt_device_service.h             # 设备服务端头文件
            │   ├── node_functions.h                  # 非必须,由具体实现决定
            │   ├── node_registry.h                   # 非必须,由具体实现决定
            │   └── prepared_model_service.h          # 编译AI模型对象服务端头文件
            └── src
                ├── nnrt_device_driver.cpp            # 设备驱动实现文件
                ├── nnrt_device_service.cpp           # 设备服务端实现文件
                ├── nnrt_device_stub.cpp              # 非必须,由具体实现决定
                ├── node_attr_types.cpp               # 非必须,由具体实现决定
                ├── node_functions.cpp                # 非必须,由具体实现决定
                ├── node_registry.cpp                 # 非必须,由具体实现决定
                └── prepared_model_service.cpp        # 编译AI模型对象服务端实现文件

  2. 实现设备驱动,无特殊需求可直接使用IDL文件编译生成的nnrt_device_driver.cpp文件,否则根据具体驱动开发。

  3. 实现服务接口,可参考nnrt_device_service.cppprepared_model_service.cpp实现文件,接口定义可以参考NNRt的HDI接口定义

  4. 编译驱动和服务的实现文件为共享库。

    drivers/peripheral/nnrt/v2_0/hdi_cpu_service/下新建BUILD.gn文件,文件内容如下所示,相关参数配置内容可参考Build教程

    import("//build/ohos.gni")
    import("//drivers/hdf_core/adapter/uhdf2/uhdf.gni")


    ohos_shared_library("libnnrt_service_2.0") {
      include_dirs = []
      sources = [
        "src/nnrt_device_service.cpp",
        "src/node_functions.cpp",
        "src/node_registry.cpp",
        "src/prepared_model_service.cpp",
        "src/shared_buffer_parser.cpp",
        "src/validation.cpp",
      ]


      external_deps = [
        "c_utils:utils",
        "drivers_interface_nnrt:libnnrt_stub_2.0",
        "hdf_core:libhdf_utils",
        "hilog_native:libhilog",
        "ipc:ipc_core",
      ]


      install_images = [ chipset_base_dir ]
      subsystem_name = "hdf"
      part_name = "drivers_peripheral_nnrt"
    }


    ohos_shared_library("libnnrt_driver") {
      include_dirs = []
      sources = [ "src/nnr_device_driver.cpp" ]
      deps = [ ":libnnrt_service_2.0" ]


      external_deps = [
        "c_utils:utils",
        "drivers_interface_nnrt:libnnrt_stub_2.0",
        "hdf_core:libhdf_host",
        "hdf_core:libhdf_ipc_adapter",
        "hdf_core:libhdf_utils",
        "hdf_core:libhdi",
        "hilog_native:libhilog",
        "ipc:ipc_core",
      ]


      install_images = [ chipset_base_dir ]
      subsystem_name = "hdf"
      part_name = "drivers_peripheral_nnrt"
    }


    group("hdf_nnrt_service") {
      deps = [
        ":libnnrt_driver",
        ":libnnrt_service_2.0",
      ]
    }


    group("hdf_nnrt_service")添加到drivers/peripheral/nnrt/v2_0/BUILD.gn文件中,以便在更上目录层级就能引用。

    if (defined(ohos_lite)) {
      group("nnrt_entry") {
        deps = []
      }
    } else {
      group("nnrt_entry") {
        deps = [ "./hdi_cpu_service:hdf_nnrt_service" ]
      }
    }


    新建drivers/peripheral/nnrt/bundle.json用于定义新增的drivers_peripheral_nnrt部件。

    {
      "name": "drivers_peripheral_nnrt",
      "description": "Neural network runtime device driver",
      "version": "4.0",
      "license": "Apache License 2.0",
      "component": {
        "name": "drivers_peripheral_nnrt",
        "subsystem": "hdf",
        "syscap": [""],
        "adapter_system_type": ["standard"],
        "rom": "1024KB",
        "ram": "2048KB",
        "deps": {
          "components": [
            "c_utils",
            "hdf_core",
            "hilog_native",
            "ipc"
          ],
          "third_part": [
            "bounds_checking_function"
          ]
        },
        "build": {
          "sub_component": [
            "//drivers/peripheral/nnrt/v2_0:nnrt_entry"
          ],
          "test": [
          ],
          "inner_kits": [
          ]
        }
      }
    }


声明HDI服务

在对应产品的uhdf hcs配置文件中声明NNRt的用户态驱动与服务。例如针对RK3568,服务需要在vendor/hihope/rk3568/hdf_config/uhdf/device_info.hcs文件中新增如下配置:

  nnrt :: host {
      hostName = "nnrt_host";
      priority = 50;
      uid = "";
      gid = "";
      caps = ["DAC_OVERRIDE", "DAC_READ_SEARCH"];
      nnrt_device :: device {
          device0 :: deviceNode {
              policy = 2;
              priority = 100;
              moduleName = "libnnrt_driver.z.so";
              serviceName = "nnrt_device_service";
          }
      }
  }

注意:修改hcs文件需要删除out目录重新编译,才能生效。

配置host进程用户ID和组ID

对于新增的nnrt_host进程的场景,需要配置对应进程的用户ID和组ID。 进程的用户ID在文件base/startup/init/services/etc/passwd中配置,进程的组ID在文件base/startup/init/services/etc/group中配置。

  # 在base/startup/init/services/etc/passwd新增
  nnrt_host:x:3311:3311:::/bin/false

  # 在base/startup/init/services/etc/group新增
  nnrt_host:x:3311:

配置SELinux

OpenHarmony已经开启SELinux特性,需要对新增的进程和服务配置相应的SELinux规则,用于运行host进程访问某些资源、发布HDI服务等。

  1. base/security/selinux/sepolicy/ohos_policy/drivers/adapter/public/hdf_service_contexts文件中新增配置:

    # 新增配置
    nnrt_device_service        u:object_r:hdf_nnrt_device_service:s0


    nnrt_host声明HDI服务步骤中配置的进程名称,下同。

  2. base/security/selinux/sepolicy/ohos_policy/drivers/adapter/public/hdf_service.te文件中新增配置:

    # 新增配置
    type hdf_nnrt_device_service, hdf_service_attr;

  3. base/security/selinux/sepolicy/ohos_policy/drivers/adapter/public/hdfdomain.te文件中新增配置:

    # 新增配置
    neverallow { domain -hdfdomain -sadomain } { hdfdomain -nnrt_host -allocator_host -hdf_public_domain }:binder call;

  4. base/security/selinux/sepolicy/ohos_policy/drivers/adapter/public/type.te文件中新增配置:

    # 新增配置
    type nnrt_host, hdfdomain, domain;

  5. base/security/selinux/sepolicy/ohos_policy/drivers/adapter/vendor/hdf_devmgr.te文件中新增配置:

    # 新增配置
    allow hdf_devmgr nnrt_host:binder { call transfer };
    allow hdf_devmgr nnrt_host:dir { search };
    allow hdf_devmgr nnrt_host:file { open read write };
    allow hdf_devmgr nnrt_host:process { getattr };

  6. base/security/selinux/sepolicy/ohos_policy/drivers/adapter/vendor/init.te文件中新增配置:

    # 新增配置
    allow init nnrt_host:process { rlimitinh siginh transition };

  7. base/security/selinux/sepolicy/ohos_policy/startup/init/public/chipset_init.te文件中作如下修改:

    找到chipset_init这一行:

    allow chipset_init { light_host input_user_host wifi_host camera_host power_host audio_host }:process { rlimitinh siginh transition };


    在host列表中增加nnrt_host:

    allow chipset_init { light_host input_user_host wifi_host camera_host power_host audio_host nnrt_host }:process { rlimitinh siginh transition };

  8. 新建nnrt_host.te配置文件:

    # 创建nnrt文件夹
    mkdir base/security/selinux/sepolicy/ohos_policy/drivers/peripheral/nnrt

    # 创建vendor文件夹
    mkdir base/security/selinux/sepolicy/ohos_policy/drivers/peripheral/nnrt/vendor

    # 创建nnrt_host.te文件
    touch base/security/selinux/sepolicy/ohos_policy/drivers/peripheral/nnrt/vendor/nnrt_host.te

  9. 将所需的权限写入nnrt_host.te文件中:

    allow nnrt_host dev_hdf_kevent:chr_file { ioctl };
    allow nnrt_host hilog_param:file { read open map };
    allow nnrt_host sh:binder { transfer };
    allow nnrt_host samgr:binder { call };
    allow nnrt_host dev_ashmem_file:chr_file { open };
    allow nnrt_host dev_unix_socket:dir { search };
    allow nnrt_host hdf_device_manager:hdf_devmgr_class { get };
    allow nnrt_host hdf_nnrt_device_service:hdf_devmgr_class { add get };
    allow nnrt_host dev_console_file:chr_file { read write };
    allow nnrt_host debug_param:file { read open map };
    allow nnrt_host sa_device_service_manager:samgr_class { get };
    allow nnrt_host hdf_devmgr:binder { call transfer };
    allow nnrt_host hdf_nnrt_device_service:binder { call };
    allow nnrt_host sysfs_devices_system_cpu:file { read open getattr };
    allow sh hdf_nnrt_device_service:hdf_devmgr_class { add get };
    allow sh hdf_hci_interface_service:hdf_devmgr_class { get };
    allow sh nnrt_host:dir { getattr search };
    allow sh nnrt_host:file { open read };
    allow sh nnrt_host:process { getattr };
    allow sh nnrt_host:binder { call };
    allow sh nnrt_host:fd { use };

  10. 由于SELinux是白名单访问的权限机制,需要根据实际权限需求配置。将服务启动之后,可通过以下dmesg命令查看avc告警, avc告警会给出缺少的权限。SELinux的配置也可以参考OpenHarmony SELinux子系统的说明

    hdc_std shell
    dmesg|grep nnrt


配置部件编译入口

以RK3568产品为例:

vim //productdefine/common/inherit/chipset_common.json

"subsystems", "subsystem":"hdf", "components"中添加:

{
  "component": "drivers_peripheral_nnrt",
  "features": []
}

删除out目录并编译整个系统

# 删除out目录
rm -rf ./out

# 编译
./build.sh --product-name rk3568 –ccache --jobs=4

调测验证

服务开发完成后,可以使用XTS用例验证基本功能和兼容性。开发者可通过以下步骤进行验证:

  1. 编译NNRt的hats用例,用例在test/xts/hats/ai/nnrt/hdi目录下。

    # 进入hats目录
    cd test/xts/hats

    # 编译hats测试用例
    ./build.sh suite=hats system_size=standard product_name=rk3568

    # 回到代码根目录
    cd -


    编译好的测试用例可执行文件HatsHdfNnrtFunctionTest会输出到out/rk3568/suites/hats/testcases/下。

  2. 将测试用例push到RK3568设备的/data/local/tmp/目录下。

    # 将测试用例可执行文件推送到设备上,HatsHdfNnrtFunctionTest是测试用例可执行文件。
    hdc_std file send out/rk3568/suites/hats/testcases/HartsHdfNnrtFunctionTest /data/local/tmp/

    # 给测试用例可执行文件加上权限。
    hdc_std shell "chmod +x /data/local/tmp/HatsHdfNnrtFunctionTest"

  3. 执行用例并查看结果。

    # 执行测试用例
    hdc_std shell "/data/local/tmp/HatsHdfNnrtFunctionTest"


    测试报告显示已通过47个用例,说明所有hats用例已执行成功,服务已通过兼容性测试。

    ...
    [----------] Global test environment tear-down
    Gtest xml output finished
    [==========] 47 tests from 3 test suites ran. (515 ms total)
    [  PASSED  ] 47 tests.


开发实例

完整Demo代码可以参考社区实现

  1. 进入OpenHarmony源码根目录,在drivers/peripheral路径下创建nnrt目录,拷贝NNRt源码路径foundation/ai/neural_network_runtime下的example/driver/nnrt/v2_0目录到drivers/peripheral/nnrt路径下。

    cp -r example/drivers/nnrt/v2_0 drivers/peripheral/nnrt

  2. drivers/peripheral/nnrt下补充bundle.json文件,bundle.json的写法参考本教程上面开发步骤中的实现HDI服务章节。

  3. 由于Demo依赖MindSpore Lite CPU算子,因此需要添加MindSpore Lite依赖文件:

    • 下载MindSpore Lite的头文件,MindSpore Lite 1.8.1

    • drivers/peripheral/nnrt/v2_0下创建mindspore目录,用于存放mindspore动态库和头文件。 shell mkdir drivers/peripheral/nnrt/v2_0/mindspore

    • 解压mindspore-lite-1.8.1-android-aarch64.tar.gz文件,将runtime/include目录拷贝到drivers/peripheral/nnrt/v2_0/mindspore目录下。 shell cp mindspore-lite-1.8.1-android-aarch64/runtime/include drivers/peripheral/nnrt/v2_0/mindspore

    • Demo还依赖mindspore的schema文件: “`shell

      创建mindspore_schema目录

      mkdir drivers/peripheral/nnrt/v2_0/hdi_cpu_service/include/mindspore_schema

    # 从third_party目录拷贝mindspore schema文件 cp third_party/mindspore/mindspore/lite/schema/* drivers/peripheral/nnrt/v2_0/hdi_cpu_service/include/mindspore_schema/

    - 编译OpenHarmony的MindSpore Lite动态库,并将动态库拷贝到```mindspore```目录下。
      ```shell
      # 编译mindspore动态库
      ./build.sh --product-name rk3568 -ccaache --jobs 4 --build-target mindspore_lib


      # 在drivers/peripheral/nnrt/v2_0/mindspore下创建mindspore目录
      mkdir drivers/peripheral/nnrt/v2_0/mindspore/mindspore


      # 从out目录将mindspore动态库拷贝到drivers/peripheral/nnrt/v2_0/mindspore/mindspore下
      cp out/rk3568/package/phone/system/lib/libmindspore-lite.huawei.so drivers/peripheral/nnrt/v2_0/mindspore/mindspore/

  4. 其他配置请参考本教程上面的开发步骤章节。

你可能感兴趣的鸿蒙文章

harmony 鸿蒙子系统开发

harmony 鸿蒙AI框架开发指导

harmony 鸿蒙应用特权配置指南

harmony 鸿蒙开发实例

harmony 鸿蒙搭建环境

harmony 鸿蒙开发指导

harmony 鸿蒙概述

harmony 鸿蒙ArkCompiler开发指导

harmony 鸿蒙窗口标题栏定制开发指导

harmony 鸿蒙appspawn应用孵化组件

0  赞
