图形子系统

图形子系统主要包括UI组件、布局、动画、字体、输入事件、窗口管理、渲染绘制等模块，构建基于轻量OS应用框架满足硬件资源较小的物联网设备或者构建基于标准OS的应用框架满足富设备的OpenHarmony系统应用开发。

1.1 轻量系统

简介

图形子系统主要包括UI组件、布局、动画、字体、输入事件、窗口管理、渲染绘制等模块，构建基于轻量OS的应用框架，满足硬件资源较小的物联网设备的OpenHarmony系统应用开发。

图 1 图形子系统架构图

各模块介绍：

View：应用组件，包括UIView、UIViewGroup、UIButton、UILabel、UILabelButton、UIList、UISlider等。
Animator：动画模块，开发者可以自定义动画。
Layout：布局控件，包括FlexLayout、GridLayout、ListLayout等。
Transform：图形变换模块，包括旋转、平移、缩放等。
Event：事件模块，包括click、press、drag、long press等基础事件。
Rendering engine：渲染绘制模块。
2D graphics library：2D绘制模块，包括直线、矩形、圆、弧、图片、文字等绘制。包括软件绘制和硬件加速能力对接。
Multi-language：多语言模块，用于处理不用不同语言文字的换行、整形等。
Image library：图片处理模块，用于解析和操作不同类型和格式的图片，例如png、jpeg、ARGB8888、ARGB565等
WindowManager：窗口管理模块，包括窗口创建、显示隐藏、合成等处理。
InputManager：输入事件管理模块。

/foundation/arkui
├── ui_lite                  # UI模块，包括UI控件、动画、字体等功能

/foundation/graphic
├── surface_lite             # 共享内存
├── graphic_utils_lite       # 图形基础库和硬件适配层

/foundation/window
└── window_manager_lite      # 窗口管理和输入事件管理

约束

图形组件不支持多线程并发操作，建议相关操作都在ui线程中执行；
utils/interfaces/innerkits/graphic_config.h文件列举了图形部分可配置功能的宏开关，需要在编译前配置，配置时需要注意部分宏开关是分平台配置的。

说明

参考各仓README以及test目录

1.2 标准系统

简介

图形子系统 提供了图形接口能力。

其主要的结构如下图所示：

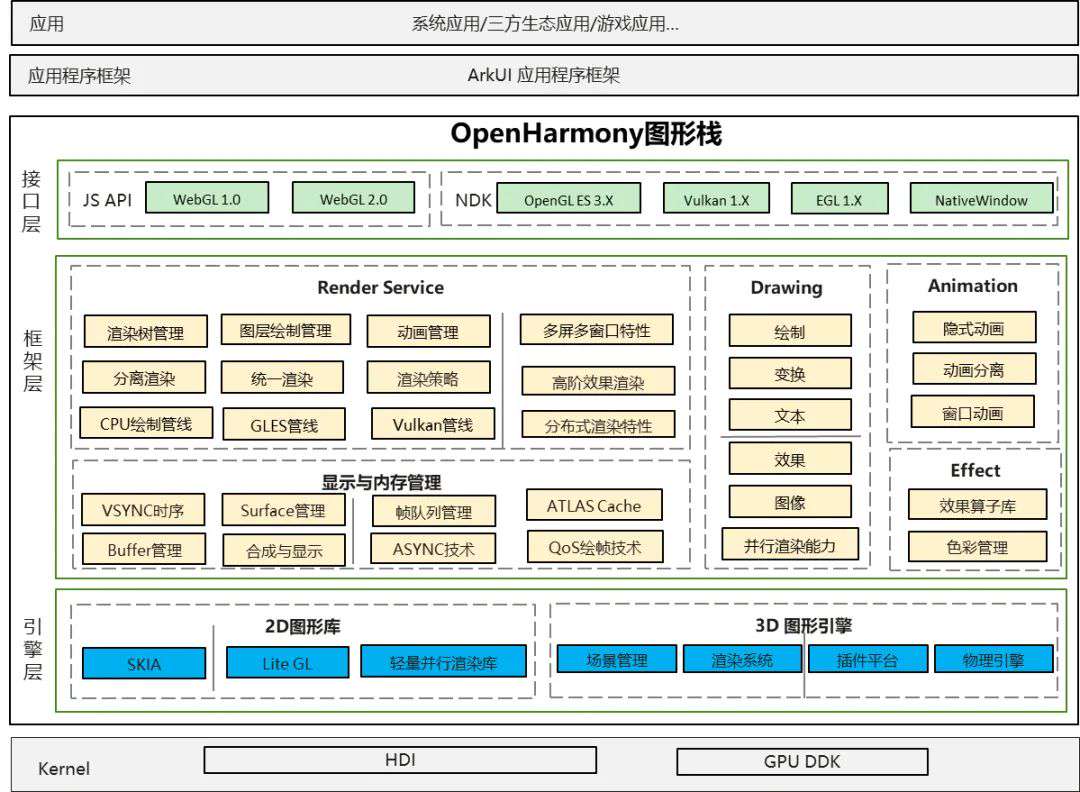

图形子系统架构图

OpenHarmony 图形栈的分层说明如下：

• 接口层：提供图形的 Native API能力，包括：WebGL、Native Drawing的绘制能力、OpenGL 指令级的绘制能力支撑等。

• 引擎层：包括2D图形库和3D图形引擎两个模块。2D图形库提供2D图形绘制底层API，支持图形绘制与文本绘制底层能力。3D图形引擎能力尚在构建中。

foundation/graphic/standard/
├── figures                 # Markdown引用的图片目录
├── frameworks              # 框架代码目录
│   ├── animation_server    # AnimationServer代码
│   ├── bootanimation       # 开机动画目录
│   ├── dumper              # graphic dumper代码
│   ├── fence               # fence代码
│   ├── surface             # Surface代码
│   ├── vsync               # Vsync代码
├── rosen                   # 框架代码目录
│   ├── build               # 构建说明
│   ├── doc                 # doc
│   ├── include             # 对外头文件代码
│   ├── lib                 # lib
│   ├── modules             # graphic 子系统各模块代码
│   ├── samples             # 实例代码
│   ├── test                # 开发测试代码
│   ├── tools               # 工具代码
├── interfaces              # 图形接口存放目录
│   ├── innerkits           # 内部native接口存放目录
│   └── kits                # js/napi外部接口存放目录
└── utils                   # 小部件存放目录
