参考信息

关于deps、external_deps的使用

在添加一个模块的时候,需要在BUILD.gn中声明它的依赖,为了便于后续处理部件间依赖关系,我们将依赖分为两种——部件内依赖deps和部件间依赖external_deps。

依赖分类

依赖关系分类

如上图所示,主要分为部件内依赖(图左)和部件间依赖(图右)。

  • 部件内依赖: 现有模块module1属于部件part1,要添加一个属于部件part1的模块module2,module2依赖于module1,这种情况就属于部件内依赖。

  • 部件间依赖: 现有模块module1属于部件part1,要添加一个模块module2,module2依赖于module1,module2属于部件part2。模块module2与模块module1分属于两个不同的部件,这种情况就属于部件间依赖。

  • 部件内依赖示例:

  import("//build/ohos.gni")
  ohos_shared_library("module1") {
    ……
    part_name = "part1"   # 必选,所属部件名称
    ……
  }
  import("//build/ohos.gni")
  ohos_shared_library("module2") {
    ……
    deps = [
      "module1的gn target",
    ……
   ]                        # 部件内模块依赖
  part_name = "part1"       # 必选,所属部件名称
  }
  • 部件间依赖示例:
  import("//build/ohos.gni")
  ohos_shared_library("module1") {
    ……
    part_name = "part1"   # 必选,所属部件名称
    ……
  }
  import("//build/ohos.gni")
  ohos_shared_library("module2") {
    ……
    external_deps = [
      "part1:module1",
    ……
    ]                      # 部件间模块依赖,这里依赖的模块必须是依赖的部件声明在inner_kits中的模块
    part_name = "part2"    # 必选,所属部件名称
  }

icon-note.gif注意:部件间依赖要写在external_deps里面,格式为”部件名:模块名”的形式,并且依赖的模块必须是依赖的部件声明在inner_kits中的模块。

Sanitizer使用说明

在添加模块时,可选地对该模块开启编译器提供的Sanitizer功能,包括整数溢出排错、控制流完整性检查等。配置的每一项都是可选的,如不指定默认为false或者空。Sanitizer配置示例如下所示:

  ohos_shared_library("example") {
    sanitize = {
      cfi = true                             # 开启控制流完整性检测
      cfi_cross_dso = true                   # 开启跨so调用的控制流完整性检测
      integer_overflow = true                # 开启整数溢出检测
      boundary_sanitize = true               # 开启边界检测
      ubsan = true                           # 开启部分ubsan选项
      all_ubsan = true                       # 开启全量ubsan选项
      debug = true                           # 可选,调测模式,默认是不开启
      blocklist = "./blocklist.txt"          # 可选,屏蔽名单路径
    }
    ...
  }

支持的Sanitizer类型

目前支持开启的Sanitizer:

  • 整数溢出排错:unsigned_integer_overflow/signed_integer_overflow/integer_overflow(同时包括无符号和有符号整数溢出两种检查)
  • 控制流完整性:cfi、cfi_cross_dso(跨so的cfi检查)
  • 边界检测:boundary_sanitize
  • 部分未定义行为检测:ubsan(bool,integer-divide-by-zero,return,returns-nonnull-attribute,shift-exponent,unreachable,vla-bound等编译选项)
  • 全量未定义行为检测:all_ubsan(全量undefined behavior sanitizer编译选项)

发布、调测模式

通过debug选项控制使用发布模式还是调测模式,默认为发布模式,使用debug = true显式声明开启调测模式。debug选项仅对Sanitizer生效,且与模块是否编译为调试版本无关,但在模块发布版本的编译配置中不应带此选项,或显式地将debug设置为false,使得Sanitizer处于发布模式。

  • 调测模式:用于开发时排查问题。该模式下会输出产生错误相关的丰富信息来辅助定位错误,并且在发生错误后并不会直接中断程序运行,而是会恢复程序运行进一步识别后续的错误。

  • 发布模式:保护程序不发生错误或被恶意攻击,在产生错误后直接中断程序不会继续执行。

屏蔽名单

指定该模块中不受Sanitizer选项影响的函数或源程序文件名单,用于避免良性行为被识别为错误、热点函数产生了不合理、不可接受的开销;该名单需谨慎使用。名单示例如下所示:

[cfi]
fun:*([Tt]est|TEST)*
fun: main

[integer]
src:example/*.cpp

开源软件Notice收集策略说明

开源软件Notice是与项目开源相关的文件,收集这些文件的目的是为了符合开源的规范。

收集目标

只收集打包到镜像里面的模块对应的License;不打包的都不收集,比如构建过程使用的工具(如clang、python、ninja等)都是不收集的。

静态库本身是不会被打包的,一般是作为动态库或者可执行程序的一部分被打包到系统中的,为了确保完备,静态库的都会收集。

最终合并的NOTICE.txt要体现出镜像中每个文件都是用了哪些License,模块和License要有对应关系。

最终合并的NOTICE.txt文件在/system/etc/ 目录下。

收集规则

按照优先级收集License,以下由1到4,优先级依次降低。

  1. 模块在BUILD.gn中直接声明自己使用的License文件,优先级最高。如下示例:
   ohos_shared_library("example") {
       ...
       license_file = "path-to-license-file"
       ...
   }
  1. 如果模块没有显式声明,那么编译脚本会在BUILD.gn所在的当前目录中查找Readme.OpenSource文件,解析该文件,找出该文件中声明的license,将其作为模块的License。 如果Readme.OpenSource文件中配置的license文件不存在,直接报错。

  2. 如果Readme.OpenSource文件不存在,编译脚本会从当前目录开始,向上层目录寻找(一直找到源码的根目录),默认查找License、Copyright、Notice三个文件,如果找到,则将其作为模块的License。

  3. 如果上面三种方式都未找到license,则使用默认的license作为该模块的license;默认license是Apache2.0 License。

需要注意及检查的问题

  • 三方的开源软件,比如openssl,icu等,这部分软件基本上在源码目录下都要求配置Readme.OpenSource,要检查Readme.OpenSource文件是否和BUILD.gn文件在同一个目录,以及Readme.OpenSource文件中配置的License文件是否存在以及真实有效。
  • 代码目录下,如果代码使用的不是Apache2.0 License,需要在目录下提供对应的License文件,或者直接在模块中指定license_file。
  • 如果BUILD.gn中添加的源码文件不是当前目录的,需要检查下源码文件所在仓下的license是否和BUILD.gn文件所在仓的一致。

加快本地编译的一些参数

编译时,适当选择添加以下的编译参数可以加快编译的过程。

  • 添加–ccache参数:
    • 原理:ccache会缓存c/c++编译的编译输出,下一次在编译输入不变的情况下,直接复用缓存的产物。
    • 安装:
    • 快速安装:执行sudo apt-get install ccache命令。
    • 官网下载,下载二进制文件,把ccache所在路径配置到环境变量。
    • 使用:执行./build.sh –product-name 产品名 –ccache命令。
  • 添加–fast-rebuild参数
    • 原理:编译流程主要分为:preloader->loader->gn->ninja这四个过程,在本地没有修改gn和产品配置相关文件的前提下,添加–fast-rebuild会让你直接从ninja编译开始。
    • 使用:执行./build.sh –product-name 产品名 –fast-rebuild命令。
  • 添加enable_notice_collection=false参数
    • 原理:省略掉收集开源软件模块的license的过程。
    • 使用:执行./build.sh –product-name 产品名 –gn-args –enable_notice_collection=false –ccache命令。
  • 添加–build-target参数
    • 该参数用于指定编译模块,如何找模块的名字:
    • 相关仓下BUILD.gn中关注group、ohos_shared_library、ohos_executable等关键字。
    • ./build.sh –product-name 产品名 –build-target 模块名 –build-only-gn生成build.ninja,然后去该文件中查找相关模块名。
    • 使用:执行./build.sh –product-name 产品名 –build-target ark_js_host_linux_tools_packages命令。

查看NinjaTrace

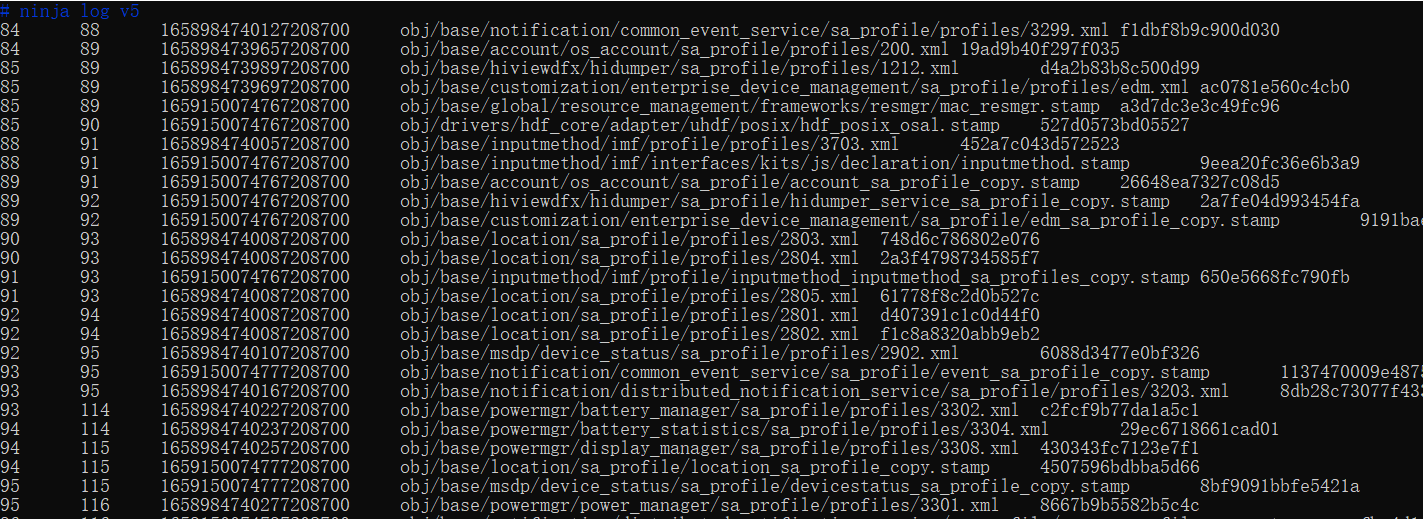

out/rk3568/.ninja_log文件记录了每个模块编译的开始和结束时间(ms),结束时间和开始时间间隔越短表示模块的编译时间越短,编译性能越高。

从左到右分别表示:start time|end time|mtime|command hash。

Ninja_Trace

图形化显示编译时间。

  • 本地打开ninja trace: 解压out/rk3568/build.trace.gz,将build.trace拖到chrome的trace链接chrome://tracing/打开即可。

  • 在CI网站ci.openharmony.cn/events上打开ninja trace: CI上每个编译的输出里面有build.trace.html可直接打开,具体方法是:

    1. 点击静态检查下的“成功”;

    2. 点击输出列的“输出”即可在左侧的build_trace列看到build.trace.html文件,单击该文件即可打开。

定制打包chip_prod镜像使用说明

背景

针对同一个芯片解决方案下的子产品的定制能力,将差异能力放到 chip_prod 分区,因此需要支持对不同子产品生成对应的 chip_prod.img。

使用步骤

  1. 产品解决方案配置:
    产品解决方案配置文件config.json中添加"chipprod_config_path"配置选项,即"chipprod_config_path":"子产品定义文件所在的路径"。 其中子产品定义文件的文件名为chip_product_list.gni,文件格式为:chip_product_list = ["productA", "productB", ...]
    示例:
    以MyProduct产品定制chipprod镜像为例,//vendor/产品厂商/MyProduct/config.json配置如下:

    {
        "product_name": "MyProduct",                                 # 产品名称
        "version": "3.0",                                            # config.json的版本号, 固定"3.0"
        "chipprod_config_path": "",                                  # 存放chipprod配置文件路径,可选项
    "subsystems": [
          {
            "subsystem": "arkui",                                    # 选择的子系统
            "components": [
              {
                  "component": "ace_engine",
                  "features":[ "ace_engine_feature_enable_web = true",
                    "ace_engine_feature_enable_accessibility = true" ] }
            ]
          },
          {
           ......
          }
         ......
         更多子系统和部件
        }
    }

  2. 模块编译配置:
    某个配置文件在不同的子产品中有差异,比如要打包到productA对应的chip_prod.img中,则模块编译需要配置install_imagesmodule_install_dir
    ohos_prebuilt_executable示例:

    ohos_prebuilt_executable("moduleXXX"){
    install_images = [ "chip_prod" ]
    module_install_dir = "productA/etc/***"     # module_install_dir指定的路径需要以productA开始。
    }


3.编译命令

./build.sh --product-name {product_name} --build-target chip_prod_image
  1. 打包结果:
    如果定义了子产品productA和productB,即chip_product_list = ["productA", "productB"],并且有模块安装到了该产品下,则打包后镜像输出路径如下: images/productA/chip_prod.img images/productB/chip_prod.img
