Touchscreen

概述

功能简介

Touchscreen驱动用于驱动触摸屏使其正常工作,该驱动主要完成如下工作:对触摸屏驱动IC进行上电、配置硬件管脚并初始化其状态、注册中断、配置通信接口(I2C或SPI)、设定Input相关配置、下载及更新固件等操作。

在HDF(Hardware Driver Foundation)驱动管理框架的基础上,Input驱动模型通过调用OSAL接口层和Platform接口层提供的基础接口进行开发,涉及的接口包括bus通信接口、操作系统原生接口(memory、lock、thread、timer等)。由于OSAL接口和Platform接口屏蔽了芯片平台的差异,所以基于Input驱动模型实现的Touchscreen驱动可以进行跨平台、跨OS迁移,从而实现驱动的一次开发、多端部署。

运作机制

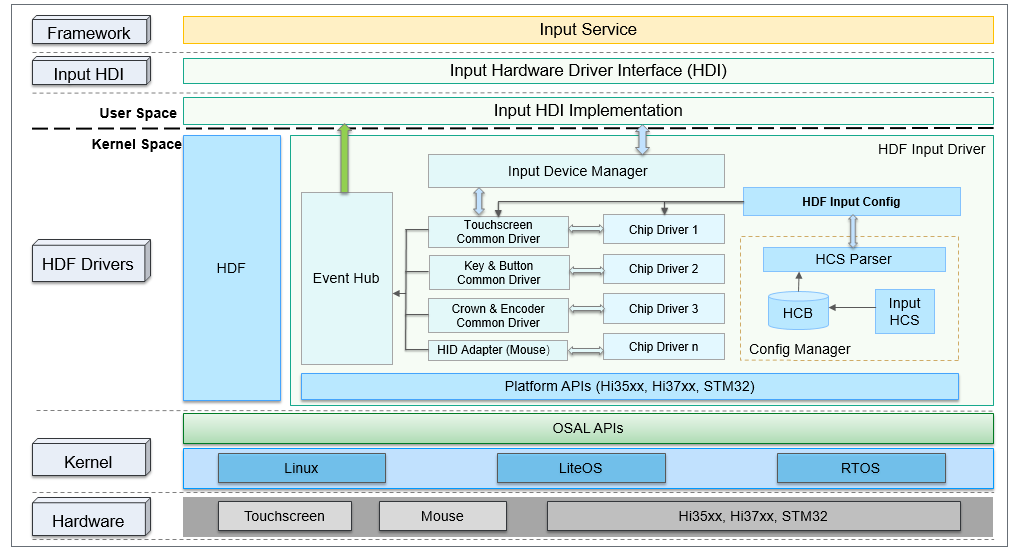

Input模型整体的框架如图1所示。Input驱动模型基于HDF驱动框架、Platform接口、OSAL接口进行开发,向上对接规范化的驱动接口HDI(Hardware Device Interface)层,通过Input-HDI层对外提供硬件能力,即上层Input Service可以通过HDI接口层获取相应的驱动能力,进而操控Touchscreen等输入设备。

图1 基于HDF驱动框架的Input驱动模型


Input驱动模型核心部分由设备管理层、公共驱动层、器件驱动层组成。器件产生的数据借助平台数据通道能力从内核传递到用户态,驱动模型通过配置文件适配不同器件及硬件平台,提高开发者对器件驱动的开发效率。如下为模型各部分的说明:

  • Input设备管理:为各类输入设备驱动提供Input设备的注册、注销接口,同时对Input设备列表进行统一管理。
  • Input平台驱动:指各类Input设备的公共抽象驱动(例如触摸屏的公共驱动),该部分主要负责对板级硬件进行初始化、硬件中断处理、向manager注册Input设备等。
  • Input器件驱动:指各器件厂家的差异化驱动,开发者可以通过适配平台驱动预留的差异化接口进行器件驱动开发,实现器件驱动开发量最小化。
  • Input数据通道:提供一套通用的数据上报通道,各类别的Input设备驱动均可用此通道上报Input事件。
  • Input配置解析:负责对Input设备的板级配置及器件私有配置进行解析及管理。

开发指导

场景介绍

Input模块主要完成如下工作:对触摸屏驱动IC进行上电、配置硬件管脚并初始化其状态、注册中断、配置通信接口(I2C或SPI)、设定Input相关配置、下载及更新固件等操作。

接口说明

硬件接口

Touchscreen器件的硬件接口相对简单,根据PIN脚的属性,可以简单分为如下三类:

  • 电源接口

  • IO控制接口

  • 通信接口

图2 Touchscreen器件常用管脚


对于上图所示的三类接口,简要说明如下:

  1. 电源接口

    • LDO_1P8:1.8V数字电路
    • LDO_3P3:3.3V模拟电路

    通常情况下,Touchscreen驱动IC和LCD驱动IC是相互分离的,这种情况下,Touchscreen驱动IC一般同时需要1.8V和3.3V两路供电。随着芯片的演进,业内已有将Touchscreen驱动IC和LCD驱动IC集成在一颗IC中的案例,对Touchscreen而言,只需要关注1.8V供电即可,其内部需要的3.3V电源,会在驱动IC内部从LCD的VSP电源(典型值5.5V)中分出来。

  2. IO控制接口

    • Reset:reset管脚,用于在系统休眠、唤醒时,由主机侧对驱动IC进行复位操作。
    • INT:中断管脚,需要在驱动初始化时,配置为输入上拉状态。在驱动IC检测到外部触摸信号后,通过操作中断管脚来触发中断,器件驱动则会在中断处理函数中进行报点数据读取等操作。
  3. 通信接口

    • I2C:由于Touchscreen的报点数据量相对较少,所以一般选用I2C方式传输数据。I2C的具体协议及对应操作接口,可以参考Platform接口层中的I2C使用指南
    • SPI:在需要传递的数据不止包含报点坐标,还包含基础容值的情况下,由于需要传递的数据量较大,所以部分厂商会选用SPI通信方式。SPI的具体协议及对应操作接口,可以参考Platform接口层中的SPI使用指南

软件接口

Input HDF驱动提供给系统服务Input Service调用的HDI驱动能力接口,按照业务范围可以分为三大模块:Input设备管理模块、Input数据上报模块、Input业务控制模块,具体的接口如下表所示,包括:输入设备打开及关闭接口、注册设备监听的回调接口、设备信息查询接口、电源状态控制接口等。

  • input_manager.h
接口名称 功能描述
int32_t (*OpenInputDevice)(uint32_t devIndex); 打开Input设备
int32_t (*CloseInputDevice)(uint32_t devIndex); 关闭Input设备
int32_t (*GetInputDevice)(uint32_t devIndex, DeviceInfo **devInfo); 获取指定ID的设备信息
int32_t (*GetInputDeviceList)(uint32_t *devNum, DeviceInfo **devList, uint32_t size); 获取所有设备列表信息
  • input_reporter.h
接口名称 功能描述
int32_t (*RegisterReportCallback)(uint32_t devIndex, InputReportEventCb *callback); 注册Input设备的回调
int32_t (*UnregisterReportCallback)(uint32_t devIndex); 注销Input设备的回调
void (*ReportEventPkgCallback)(const EventPackage **pkgs, uint32_t count); 上报数据的回调函数
  • input_controller.h
接口名称 功能描述
int32_t (*SetPowerStatus)(uint32_t devIndex, uint32_t status); 设置电源状态
int32_t (*GetPowerStatus)(uint32_t devIndex, uint32_t *status); 获取电源状态
int32_t (*GetDeviceType)(uint32_t devIndex, uint32_t *deviceType); 获取设备类型
int32_t (*GetChipInfo)(uint32_t devIndex, char *chipInfo, uint32_t length); 获取器件编码信息
int32_t (*GetVendorName)(uint32_t devIndex, char *vendorName, uint32_t length); 获取模组厂商名
int32_t (*GetChipName)(uint32_t devIndex, char *chipName, uint32_t length); 获取芯片厂商名
int32_t (*SetGestureMode)(uint32_t devIndex, uint32_t gestureMode); 设置手势模式
int32_t (*RunCapacitanceTest)(uint32_t devIndex, uint32_t testType, char *result, uint32_t length); 执行容值自检测试
int32_t (*RunExtraCommand)(uint32_t devIndex, InputExtraCmd *cmd); 执行拓展指令

更多接口请参考Input驱动仓

开发步骤

以Touchscreen器件驱动为例,Input驱动模型的完整加载流程可以分为六步:

  1. 设备描述配置:由开发者参考已有模板进行设备描述配置,配置的信息包括驱动加载顺序、板级硬件信息、器件私有数据信息等。

  2. 加载Input设备管理驱动:由HDF驱动加载Input设备管理驱动,完成设备manager的创建并对其初始化。

  3. 加载平台驱动:平台驱动由HDF框架加载,主要完成板级配置解析及硬件初始化,并提供器件注册接口。

  4. 加载器件驱动:器件驱动也由HDF框架加载,完成器件设备的实例化,包括器件私有配置解析和平台预留的差异化接口适配。

  5. 器件设备向平台驱动注册:将实例化的器件设备注册到平台驱动,实现设备和驱动的绑定,并完成中断注册、上下电等器件初始化工作。

  6. Input设备注册:在器件初始化完成后,实例化Input设备,并将其注册到Input manager进行管理。

根据Input驱动模型的加载流程可知,Touchscreen器件驱动的开发过程主要包含以下三个步骤:

  1. 设备描述配置:目前Input驱动基于HDF驱动框架编写,驱动的加载启动由HDF驱动管理框架统一处理。首先需要在对应的配置文件中,将驱动信息注册进去,如是否加载、加载优先级,此后HDF驱动框架会逐一启动注册过的驱动模块。驱动的相关配置请参考HDF驱动开发流程

  2. 板级配置及Touchscreen器件私有配置:配置对应的IO管脚功能,例如对单板上为Touchscreen设计预留的I2C Pin脚,需设置对应的寄存器,使其选择I2C的通信功能。

  3. 实现器件差异化适配接口:根据硬件单板设计的通信接口,使用Platform接口层提供的管脚操作接口配置对应的复位管脚、中断管脚以及电源操作,对于GPIO的操作,可参考GPIO操作接口指导

开发实例

下面以RK3568开发板的Input模块为例,说明Touchscreen器件的适配和接口使用方法。

  1. 设备描述配置

如下配置主要包含Input驱动模型各模块层级信息,配置文件路径为vendor/hihope/rk3568/hdf_config/khdf/device_info/device_info.hcs。具体原理可参考HDF驱动开发流程,HDF框架依据该配置信息实现对Input模型各模块的依次加载等。

   input :: host {
       hostName = "input_host";
       priority = 100;
       device_input_manager :: device {
           device0 :: deviceNode {
               policy = 2;        // 向外发布服务
               priority = 100;    // 加载优先级,在input模块内,manager模块优先级应为最高
               preload = 0;       // 加载该驱动,0:加载;1:不加载
               permission = 0660;
               moduleName = "HDF_INPUT_MANAGER";
               serviceName = "input_dev_manager";
               deviceMatchAttr = "";
           }
       }
       device_hdf_touch :: device {
           device0 :: deviceNode {
               policy = 2;
               priority = 120;
               preload = 0;
               permission = 0660;
               moduleName = "HDF_TOUCH";
               serviceName = "event1";
               deviceMatchAttr = "touch_device1";
           }
       }

       device_touch_chip :: device {
           device0 :: deviceNode {
               policy = 0;
               priority = 130;
               preload = 0;
               permission = 0660;
               moduleName = "HDF_TOUCH_SAMPLE";
               serviceName = "hdf_touch_sample_service";
               deviceMatchAttr = "zsj_sample_5p5";
           }
       }
   }
  1. 板级配置及器件私有配置

如下配置包含板级硬件配置及器件私有数据配置,配置文件路径为vendor/hihope/rk3568/hdf_config/khdf/input/input_config.hcs。实际业务开发时,可根据具体需求增删及修改如下配置文件信息。

   root {
       input_config {
           touchConfig {
               touch0 {
                   boardConfig {
                       match_attr = "touch_device1";
                       inputAttr {
                           inputType = 0;           // 0代表触摸屏
                           solutionX = 480;
                           solutionY = 960;
                           devName = "main_touch";  // 设备名称
                       }
                       busConfig {
                           busType = 0;             // 0代表I2C
                           busNum = 6;
                           clkGpio = 86;
                           dataGpio = 87;
                           i2cClkIomux = [0x114f0048, 0x403];  // i2c_clk对应pin的寄存器配置
                           i2cDataIomux = [0x114f004c, 0x403]; // i2c_data对应pin的寄存器配置
                       }
                       pinConfig {
                           rstGpio = 3;
                           intGpio = 4;
                           rstRegCfg = [0x112f0094, 0x400];  // reset对应pin的寄存器配置
                           intRegCfg = [0x112f0098, 0x400];  // interrupt对应pin的寄存器配置
                       }
                       powerConfig {
                           vccType = 2;       // 1代表LDO、2代表GPIO、3代表PMIC
                           vccNum = 20;       // GPIO号为20
                           vccValue = 1800;   // 电压幅值为1800mV
                           vciType = 1;
                           vciNum = 12;
                           vciValue = 3300;
                       }
                       featureConfig {
                           capacitanceTest = 0;
                           gestureMode = 0;
                           gloverMOde = 0;
                           coverMode = 0;
                           chargerMode = 0;
                           knuckleMode = 0;
                       }
                   }
                   chipConfig {
                       template touchChip {
                           match_attr = "";
                           chipName = "sample";
                           vendorName = "zsj";
                           chipInfo = "AAAA11222";  // 1~4字符代表产品名,5~6字符代表IC型号,7~9字符代表模型型号
                           busType = 0;
                           deviceAddr = 0x5D;
                           irqFlag = 2;             // 1代表上升沿触发,2代表下降沿触发,4代表高电平触发,8代表低电平触发
                           maxSpeed = 400;
                           chipVersion = 0;
                           powerSequence {
                               /* 上电时序的配置含义说明:
                                 [类型, 状态, 方向 , 延时]
                                 <type> 0代表空,1代表vcc电源(1.8V),2代表VCI电源(3.3V),3代表复位管脚,4代表中断管脚
                                 <status> 0代表下电或拉低,1代表上电或拉高,2代表无操作
                                 <dir> 0代表输入方向,1代表输出方向,2代表无操作
                                 <delay> 代表延时多少毫秒, 例如20代表延时20ms
                               */
                               powerOnSeq = [4, 0, 1, 0,
                                           3, 0, 1, 10,
                                           3, 1, 2, 60,
                                           4, 2, 0, 0];
                               suspendSeq = [3, 0, 2, 10];
                               resumeSeq = [3, 1, 2, 10];
                               powerOffSeq = [3, 0, 2, 10,
                                             1, 0, 2, 20];
                           }
                       }
                       chip0 :: touchChip {
                           match_attr = "zsj_sample_5p5";
                           chipInfo = "ZIDN45100";
                           chipVersion = 0;
                       }
                   }
               }
           }
       }
   }
  1. 添加器件驱动

在器件驱动中,主要实现了平台预留的差异化接口,以器件数据获取及解析进行示例说明,代码路径为drivers/hdf_core/framework/model/input/driver/touchscreen/touch_gt911.c。具体开发过程,需要根据实际使用的单板及器件进行适配。

   /* 将从器件中读取到的报点数据解析为坐标 */
   static void ParsePointData(ChipDevice *device, FrameData *frame, uint8_t *buf, uint8_t pointNum)
   {
       int32_t resX = device->driver->boardCfg->attr.resolutionX;
       int32_t resY = device->driver->boardCfg->attr.resolutionY;

       for (int32_t i = 0; i < pointNum; i++) {
           frame->fingers[i].y = (buf[GT_POINT_SIZE * i + GT_X_LOW] & ONE_BYTE_MASK)|
                                 ((buf[GT_POINT_SIZE * i + GT_X_HIGH] & ONE_BYTE_MASK) << ONE_BYTE_OFFSET);
           frame->fingers[i].x = (buf[GT_POINT_SIZE * i + GT_Y_LOW] & ONE_BYTE_MASK)|
                                 ((buf[GT_POINT_SIZE * i + GT_Y_HIGH] & ONE_BYTE_MASK) << ONE_BYTE_OFFSET);
           frame->fingers[i].valid = true;
       }
   }
   /* 从器件中获取报点数据 */
   static int32_t ChipDataHandle(ChipDevice *device)
   {
       int32_t ret;
       uint8_t touchStatus = 0;
       uint8_t pointNum;
       uint8_t buf[GT_POINT_SIZE * MAX_SUPPORT_POINT] = {0};
       InputI2cClient *i2cClient = &device->driver->i2cClient;
       uint8_t reg[GT_ADDR_LEN] = {0};
       FrameData *frame = &device->driver->frameData;
       reg[0] = (GT_BUF_STATE_ADDR >> ONE_BYTE_OFFSET) & ONE_BYTE_MASK;
       reg[1] = GT_BUF_STATE_ADDR & ONE_BYTE_MASK;
       ret = InputI2cRead(i2cClient, reg, GT_ADDR_LEN, &touchStatus, 1);
       if (ret < 0||touchStatus == GT_EVENT_INVALID) {
           return HDF_FAILURE;
       }
       OsalMutexLock(&device->driver->mutex);
       (void)memset_s(frame, sizeof(FrameData), 0, sizeof(FrameData));
       if (touchStatus == GT_EVENT_UP) {
           frame->realPointNum = 0;
           frame->definedEvent = TOUCH_UP;
           goto exit;
       }
       reg[0] = (GT_X_LOW_BYTE_BASE >> ONE_BYTE_OFFSET) & ONE_BYTE_MASK;
       reg[1] = GT_X_LOW_BYTE_BASE & ONE_BYTE_MASK;
       pointNum = touchStatus & GT_FINGER_NUM_MASK;
       if (pointNum <= 0||pointNum > MAX_SUPPORT_POINT) {
           HDF_LOGE("%s: pointNum is invalid, %d", __func__, pointNum);
           (void)ChipCleanBuffer(i2cClient);
           OsalMutexUnlock(&device->driver->mutex);
           return HDF_FAILURE;
       }
       frame->realPointNum = pointNum;
       frame->definedEvent = TOUCH_DOWN;
       /* 从寄存器中读取报点值 */
       (void)InputI2cRead(i2cClient, reg, GT_ADDR_LEN, buf, GT_POINT_SIZE * pointNum);
       /* 解析报点值 */
       ParsePointData(device, frame, buf, pointNum);
   exit:
       OsalMutexUnlock(&device->driver->mutex);
       if (ChipCleanBuffer(i2cClient) != HDF_SUCCESS) {
           return HDF_FAILURE;
       }
       return HDF_SUCCESS;
   }

   static struct TouchChipOps g_sampleChipOps = {
       .Init = ChipInit,
       .Detect = ChipDetect,
       .Resume = ChipResume,
       .Suspend = ChipSuspend,
       .DataHandle = ChipDataHandle,
   };

   static TouchChipCfg *ChipConfigInstance(struct HdfDeviceObject *device)
   {
       TouchChipCfg *chipCfg = (TouchChipCfg *)OsalMemAlloc(sizeof(TouchChipCfg));
       if (chipCfg == NULL) {
           HDF_LOGE("%s: instance chip config failed", __func__);
           return NULL;
       }
       (void)memset_s(chipCfg, sizeof(TouchChipCfg), 0, sizeof(TouchChipCfg));
       /* 解析器件私有配置 */
       if (ParseTouchChipConfig(device->property, chipCfg) != HDF_SUCCESS) {
           HDF_LOGE("%s: parse chip config failed", __func__);
           OsalMemFree(chipCfg);
           chipCfg = NULL;
       }
       return chipCfg;
   }

   static ChipDevice *ChipDeviceInstance(void)
   {
       ChipDevice *chipDev = (ChipDevice *)OsalMemAlloc(sizeof(ChipDevice));
       if (chipDev == NULL) {
           HDF_LOGE("%s: instance chip device failed", __func__);
           return NULL;
       }
       (void)memset_s(chipDev, sizeof(ChipDevice), 0, sizeof(ChipDevice));
       return chipDev;
   }

   static void FreeChipConfig(TouchChipCfg *config)
   {
       if (config->pwrSeq.pwrOn.buf != NULL) {
           OsalMemFree(config->pwrSeq.pwrOn.buf);
       }
       if (config->pwrSeq.pwrOff.buf != NULL) {
           OsalMemFree(config->pwrSeq.pwrOff.buf);
       }
       OsalMemFree(config);
   }

   static int32_t HdfSampleChipInit(struct HdfDeviceObject *device)
   {
       TouchChipCfg *chipCfg = NULL;
       ChipDevice *chipDev = NULL;
       HDF_LOGE("%s: enter", __func__);
       if (device == NULL) {
           return HDF_ERR_INVALID_PARAM;
       }
       /* 器件私有配置解析 */
       chipCfg = ChipConfigInstance(device);
       if (chipCfg == NULL) {
           return HDF_ERR_MALLOC_FAIL;
       }
       /* 器件设备实例化 */
       chipDev = ChipDeviceInstance();
       if (chipDev == NULL) {
           goto freeCfg;
       }
       chipDev->chipCfg = chipCfg;
       chipDev->ops = &g_sampleChipOps;
       chipDev->chipName = chipCfg->chipName;
       chipDev->vendorName = chipCfg->vendorName;

     /* 器件设备注册到平台驱动 */
       if (RegisterChipDevice(chipDev) != HDF_SUCCESS) {
           goto freeDev;
       }
       HDF_LOGI("%s: exit succ, chipName = %s", __func__, chipCfg->chipName);
       return HDF_SUCCESS;

   freeDev:
       OsalMemFree(chipDev);
   freeCfg:
       FreeChipConfig(chipCfg);
       return HDF_FAILURE;
   }

   struct HdfDriverEntry g_touchSampleChipEntry = {
       .moduleVersion = 1,
       .moduleName = "HDF_TOUCH_SAMPLE",
       .Init = HdfSampleChipInit,
   };

   HDF_INIT(g_touchSampleChipEntry);
  1. 调用Input HDI接口

下面通过示例代码说明上层输入系统服务调用Input HDI的步骤。

   #include "input_manager.h"
   #define DEV_INDEX 1

   IInputInterface *g_inputInterface;
   InputReportEventCb g_callback;

   /* 定义数据上报的回调函数 */
   static void ReportEventPkgCallback(const EventPackage **pkgs, uint32_t count)
   {
       if (pkgs == NULL||count > MAX_PKG_NUM) {
           return;
       }
       for (uint32_t i = 0; i < count; i++) {
           HDF_LOGI("%s: pkgs[%d] = 0x%x, 0x%x, %d", __func__, i, pkgs[i]->type, pkgs[i]->code, pkgs[i]->value);
       }
   }

   int InputServiceSample(void)
   {
       uint32_t devType = INIT_DEFAULT_VALUE;

       /* 获取Input驱动能力接口 */
       int ret = GetInputInterface(&g_inputInterface);
       if (ret != INPUT_SUCCESS) {
           HDF_LOGE("%s: get input interfaces failed, ret = %d", __func__, ret);
           return ret;
       }

       INPUT_CHECK_NULL_POINTER(g_inputInterface, INPUT_NULL_PTR);
       INPUT_CHECK_NULL_POINTER(g_inputInterface->iInputManager, INPUT_NULL_PTR);
       /* 打开特定的Input设备 */
       ret = g_inputInterface->iInputManager->OpenInputDevice(DEV_INDEX);
       if (ret) {
           HDF_LOGE("%s: open input device failed, ret = %d", __func__, ret);
         return ret;
       }

       INPUT_CHECK_NULL_POINTER(g_inputInterface->iInputController, INPUT_NULL_PTR);
       /* 获取对应Input设备的类型 */
       ret = g_inputInterface->iInputController->GetDeviceType(DEV_INDEX, &devType);
       if (ret) {
           HDF_LOGE("%s: get device type failed, ret: %d", __FUNCTION__, ret);
           return ret;
       }
       HDF_LOGI("%s: device1's type is %u\n", __FUNCTION__, devType);

       /* 给特定的Input设备注册数据上报回调函数 */
       g_callback.ReportEventPkgCallback = ReportEventPkgCallback;
       INPUT_CHECK_NULL_POINTER(g_inputInterface->iInputReporter, INPUT_NULL_PTR);
       ret  = g_inputInterface->iInputReporter->RegisterReportCallback(DEV_INDEX, &g_callback);
       if (ret) {
           HDF_LOGE("%s: register callback failed, ret: %d", __FUNCTION__, ret);
         return ret;
       }
       HDF_LOGI("%s: wait 10s for testing, pls touch the panel now", __FUNCTION__);
       OsalMSleep(KEEP_ALIVE_TIME_MS);

       /* 注销特定Input设备上的回调函数 */
       ret = g_inputInterface->iInputReporter->UnregisterReportCallback(DEV_INDEX);
       if (ret) {
           HDF_LOGE("%s: unregister callback failed, ret: %d", __FUNCTION__, ret);
           return ret;
       }

       /* 关闭特定的Input设备 */
       ret = g_inputInterface->iInputManager->CloseInputDevice(DEV_INDEX);
       if (ret) {
           HDF_LOGE("%s: close device failed, ret: %d", __FUNCTION__, ret);
         return ret;
       }
       return 0;
   }

你可能感兴趣的鸿蒙文章

harmony 鸿蒙驱动使用指南

harmony 鸿蒙HDF驱动开发流程

harmony 鸿蒙概述

harmony 鸿蒙Audio

harmony 鸿蒙Camera

harmony 鸿蒙Codec

harmony 鸿蒙WLAN

harmony 鸿蒙Face_auth

harmony 鸿蒙Fingerprint_auth

harmony 鸿蒙LCD

1  赞
