AVPlayer和AVRecorder

media模块提供了AVPlayer和AVRecorder用于播放、录制音视频。

AVPlayer

AVPlayer主要工作是将Audio/Video媒体资源（比如mp4/mp3/mkv/mpeg-ts等）转码为可供渲染的图像和可听见的音频模拟信号，并通过输出设备进行播放。

AVPlayer提供功能完善一体化播放能力，应用只需要提供流媒体来源，不负责数据解析和解码就可达成播放效果。

音频播放

当使用AVPlayer开发音乐应用播放音频时，其交互关系如图所示。

图1 音频播放外部模块交互图

Audio Playback Interaction Diagram

音乐类应用通过调用JS接口层提供的AVPlayer接口实现相应功能时，框架层会通过播放服务（Player Framework）将资源解析成音频数据流（PCM），音频数据流经过软件解码后输出至音频服务（Audio Framework），由音频服务输出至音频驱动渲染，实现音频播放功能。完整的音频播放需要应用、Player Framework、Audio Framework、音频HDI共同实现。

图1中，数字标注表示需要数据与外部模块的传递。

音乐应用将媒体资源传递给AVPlayer接口。
Player Framework将音频PCM数据流输出给Audio Framework，再由Audio Framework输出给音频HDI。

视频播放

当使用AVPlayer开发视频应用播放视频时，其交互关系如图所示。

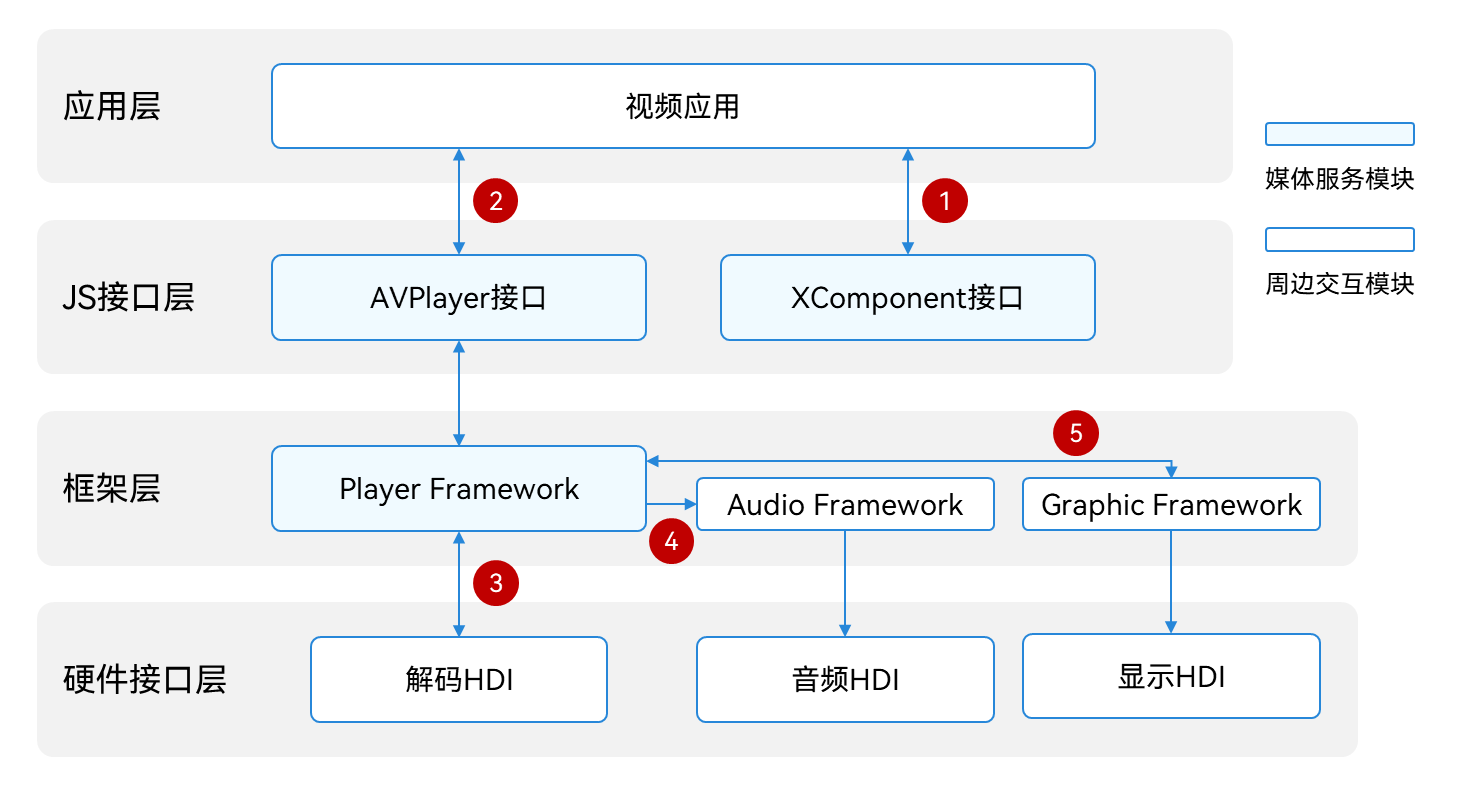

图2 视频播放外部模块交互图

Video playback interaction diagram

应用通过调用JS接口层提供的AVPlayer接口实现相应功能时，框架层会通过播放服务（Player Framework）解析成单独的音频数据流和视频数据流，音频数据流经过软件解码后输出至音频服务（Audio Framework），再至硬件接口层的音频HDI，实现音频播放功能。视频数据流经过硬件（推荐）/软件解码后输出至图形渲染服务（Graphic Framework），再输出至硬件接口层的显示HDI，完成图形渲染。

完整的视频播放需要：应用、XComponent、Player Framework、Graphic Framework、Audio Framework、显示HDI和音频HDI共同实现。

图2中，数字标注表示需要数据与外部模块的传递。

应用从XComponent组件获取窗口SurfaceID，获取方式参考XComponent。
应用把媒体资源、SurfaceID传递给AVPlayer接口。
Player Framework把视频ES数据流输出给解码HDI，解码获得视频帧（NV12/NV21/RGBA）。
Player Framework把音频PCM数据流输出给Audio Framework，Audio Framework输出给音频HDI。
Player Framework把视频帧（NV12/NV21/RGBA）输出给Graphic Framework，Graphic Framework输出给显示HDI。

支持的格式与协议

推荐使用以下主流的播放格式，音视频容器、音视频编码属于内容创作者所掌握的专业领域，不建议应用开发者自制码流进行测试，以免产生无法播放、卡顿、花屏等兼容性问题。若发生此类问题不会影响系统，退出播放即可。

支持的协议如下：

协议类型	协议描述
本地点播	协议格式：支持file descriptor，禁止file path
网络点播	协议格式：支持http/https/hls
网络直播	协议格式：支持hls

支持的音频播放格式如下：

音频容器规格	规格描述
m4a	音频格式：AAC
aac	音频格式：AAC
mp3	音频格式：MP3
ogg	音频格式：VORBIS
wav	音频格式：PCM

说明：

视频播放支持的视频格式分为必选规格和可选规格。必选规格为所有厂商均支持的视频格式。对于可选规格，厂商将基于实际情况决定是否实现。建议开发者做对应的兼容处理，保证应用功能全平台兼容。

视频格式	是否必选规格
H265¹⁰⁺	是
H264	是
MPEG2	否
MPEG4	否
H263	否
VP8	否

支持的视频播放格式和主流分辨率如下：

视频容器规格	规格描述	分辨率
mp4	视频格式：H265¹⁰⁺/H264/MPEG2/MPEG4/H263 音频格式：AAC/MP3	主流分辨率，如4K/1080P/720P/480P/270P
mkv	视频格式：H265¹⁰⁺/H264/MPEG2/MPEG4/H263 音频格式：AAC/MP3	主流分辨率，如4K/1080P/720P/480P/270P
ts	视频格式：H265¹⁰⁺/H264/MPEG2/MPEG4 音频格式：AAC/MP3	主流分辨率，如4K/1080P/720P/480P/270P
webm	视频格式：VP8 音频格式：VORBIS	主流分辨率，如4K/1080P/720P/480P/270P

AVRecorder

AVRecorder主要工作是捕获音频信号，接收视频信号，完成音视频编码并保存到文件中，帮助开发者轻松实现音视频录制功能，包括开始录制、暂停录制、恢复录制、停止录制、释放资源等功能控制。它允许调用者指定录制的编码格式、封装格式、文件路径等参数。

图3 视频录制外部模块交互图

Video recording interaction diagram

音频录制：应用通过调用JS接口层提供的AVRecorder接口实现音频录制时，框架层会通过录制服务（Player Framework），调用音频服务（Audio Framework）通过音频HDI捕获音频数据，通过软件编码封装后保存至文件中，实现音频录制功能。
视频录制：应用通过调用JS接口层提供的AVRecorder接口实现视频录制时，先通过Camera接口调用相机服务（Camera Framework）通过视频HDI捕获图像数据送至框架层的录制服务，录制服务将图像数据通过视频编码HDI编码，再将编码后的图像数据封装至文件中，实现视频录制功能。

通过音视频录制组合，可分别实现纯音频录制、纯视频录制，音视频录制。

图3中，数字标注表示需要数据与外部模块的传递。
