时钟应用开发指导

概述

本文将介绍如何快速搭建基于OpenHarmony标准系统（Hi3516DV300开发板）的应用开发环境，并基于一个时钟APP示例逐步展示应用的创建、开发、调试和安装等流程。示例代码可以通过本链接获取。

时钟App是一款显示实时时间的应用，显示效果如下图所示：

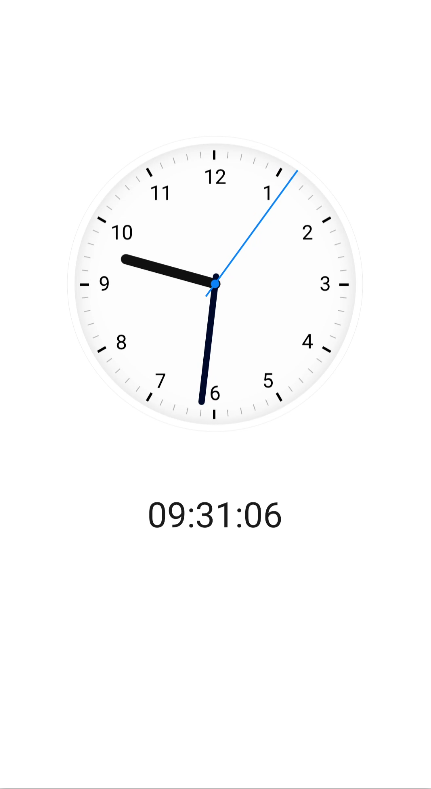

图 1 时钟应用显示效果图

开发准备

首先需要下载和配置DevEco Studio，具体操作请参考DevEco Studio 使用指南。

开发步骤

应用的功能是通过表盘和数字显示实时时间。

从显示效果图分析可知，页面由两个部分组成：

表盘栏：主要展示一个动态的钟表，且钟表指针能准确转动。
数字时间栏：主要以数字形式显示当前时间。

综上，我们可搭建一个纵向两行排列的弹性页面布局来实现界面的功能。具体开发步骤如下：

在hml文件中添加一个根节点div，注意每个hml文件中有且只能有一个根节点，代码如下：
```
<div class="container">
</div>
```
class=“container”表示组件使用的样式，container是index.css文件中的一个样式类，代码如下：
```
.container {
    flex-direction: column;
    justify-content: center;
    align-items: center;
    width: 100%;
    height: 100%;
}
```
在这个样式类中，我们分别设置了根组件div的高度和宽度（注意在应用的开发过程中，除部分组件（text）外必须显式指定组件的高度和宽度，否则可能无法显示）、并将flex-direction属性设置为column，该属性表示div的子组件是垂直方向从上到下排列；这样就可以实现本节开头所说的纵向两行排列的弹性页面布局。

实现时钟转动，需要使用“stack”组件。“stack”组件的功能是堆叠容器，子组件按照顺序依次入栈，后一个子组件覆盖前一个子组件。

在根组件下添加一个stack容器，代码片段如下：

<div class="container">
    <stack class="stack">
        <image src="/common/clock_bg.png" class="clock-bg"></image> <!--设置表盘图片-->
        <image src="/common/hour_hand.png" class="clock-hand"
               style="transform : rotate({{ hour * 30 + minute / 2 }}deg);"></image> <!--设置时钟图片，(hour * 30)一小时旋转30度，(minute / 2)时钟每分钟旋转的角度-->
        <image src="/common/minute_hand.png" class="clock-hand"
               style="transform : rotate({{ minute * 6 + second / 10 }}deg);"></image> <!--设置分钟图片，(minute * 6)一分钟旋转6度，(second / 10)分钟每秒钟旋转的角度-->
        <image src="/common/second_hand.png" class="clock-hand"
               style="transform : rotate({{ second * 6 }}deg);"></image> <!--设置秒钟图片，(second * 6)一秒旋转6度-->
   </stack>
</div>

style=“transform : rotate({{ second * 6 }}deg) 这类代码用来设置组件的旋转事件。其中transform是设置动画平移/旋转/缩放的属性，rotate是旋转动画属性，支持设置x轴和y轴两个维度的选中参数。

在css文件中设置”stack”组件样式的高度、宽度、位置等属性，代码如下：

.stack {
    flex-direction: column;
    justify-content: center;
    align-items: center;
    width: 100%;
    height: 50%;
}

在css文件中设置”clock-bg”组件样式的高度、宽度等属性，代码如下：

.clock-bg {
    width: 80%;
    height: 80%;
    object-fit: scale-down;
}

在css文件中设置”clock-hand”组件为时针、分针和秒针的高度、宽度等属性，代码如下：

.clock-hand {
    width: 25%;
    height: 65%;
    object-fit: contain;
}

index.js中会有一个定时器实时刷新时分秒变量，从而触发时间界面自动更新。对应的js代码如下：

export default {
    timer: undefined,
    //定义参数
    data: {
      hour: 0,   //定义小时
      minute: 0, //定义分钟
      second: 0  //定义秒
    },
    onInit () {
        this.updateTime();
        this.timer = setInterval(this.updateTime, 1000)//设置1s的定时器
    },
    updateTime: function () {
        var nowTime = new Date()
        this.hour = nowTime.getHours()
        this.minute = nowTime.getMinutes()
        this.second = nowTime.getSeconds()
        if (this.hour < 10) {
            this.hour = '0' + this.hour
        }
        if (this.minute < 10) {
            this.minute = '0' + this.minute
        }
        if (this.second < 10) {
            this.second = '0' + this.second
        }
    },
}

显示数字时间，在钟表下面以数字形式显示当前时间。在根布局内末尾加上text组件，页面结构如下：
```
<text class="digit-clock"> {{ hour }}:{{ minute }}:{{ second }}</text>
```
class=“digit-clock”设置了组件的高度和宽度以及字体大小，其代码如下：
```
.digit-clock {
    font-size: 58px;
    width: 100%;
    margin-top: 0px;
    text-align: center;
}
```

所有组件设置样式、动画效果和数据动态绑定，完整代码如下所示：

index.hml文件

<div class="container">
    <stack class="stack">
        <image src="/common/clock_bg.png" class="clock-bg"></image>
        <image src="/common/hour_hand.png" class="clock-hand"
               style="transform : rotate({{ hour * 30 + minute / 2 }}deg);"></image>
        <image src="/common/minute_hand.png" class="clock-hand"
               style="transform : rotate({{ minute * 6 + second / 10 }}deg);"></image>
        <image src="/common/second_hand.png" class="clock-hand"
               style="transform : rotate({{ second * 6 }}deg);"></image>
    </stack>
    <text class="digit-clock">{{ hour }}:{{ minute }}:{{ second }}</text>
</div>

index.css文件

.container {
    flex-direction: column;
    justify-content: center;
    align-items: center;
    width: 100%;
    height: 100%;
}


.stack {
    flex-direction: column;
    justify-content: center;
    align-items: center;
    width: 100%;
    height: 50%;
}


.digit-clock {
    font-size: 58px;
    width: 100%;
    margin-top: 0px;
    text-align: center;
}


.clock-bg {
    width: 80%;
    height: 80%;
    object-fit: scale-down;
}


.clock-hand {
    width: 25%;
    height: 65%;
    object-fit: contain;
}

index.js:

js文件主要用于实现App应用的逻辑交互。在本页面js文件中，需要实现如下功能：定时获取系统时间。

export default {
    timer: undefined,
    data: {
        hour: 0,
        minute: 0,
        second: 0
    },
    onInit() {
        this.updateTime()
        this.timer = setInterval(this.updateTime, 1000)
    },
    updateTime: function () {
        var nowTime = new Date()
        this.hour = nowTime.getHours()
        this.minute = nowTime.getMinutes()
        this.second = nowTime.getSeconds()
        if (this.hour < 10) {
            this.hour = '0' + this.hour
        }
        if (this.minute < 10) {
            this.minute = '0' + this.minute
        }
        if (this.second < 10) {
            this.second = '0' + this.second
        }
    },
    onDestroy() {
        clearInterval(this.timer);
    }
}

签名打包

代码编写完成后，在真机设备上运行应用，需要先对应用进行签名，然后再进行打包，具体操作请参考签名打包指导。

真机运行

应用签名打包后即可安装到开发板。安装应用前需要先完成DevEco Device Tool的安装配置，然后将OpenHarmony系统烧录到开发板并运行。编译烧录、运行镜像的基本操作请参考快速入门手册：标准系统Hi3516快速入门。完成镜像运行，系统正常启动后，执行如下步骤安装或卸载应用。

从开发者工具代码仓路径中获取hdc客户端。
```
developtools/hdc_standard/prebuilt/windows/hdc_std.exe
```
修改名称为hdc.exe，并将工具路径加入系统环境path变量中。
启动cmd命令窗口，执行以下命令，推送hap应用包到设备目录下并安装。
```
hdc install clock.hap
```
启动应用。执行以下命令，其中ohos.samples.clock为应用包名，MainAbility为应用启动的Ability。
```
hdc shell aa start -d 123 -a ohos.samples.clock.MainAbility -b ohos.samples.clock
```
卸载应用（可选）。执行以下命令，其中ohos.samples.clock为应用包名。
```
hdc shell bm uninstall -n ohos.samples.clock
```

常见问题

hdc_std连接不到设备

现象描述

执行 “hdc_std list targets”命令后结果为：[Empty]
可能原因和解决方法
1. 设备没有被识别：

  在设备管理器中查看是否有hdc设备，在通用串行总线设备中会有“HDC Device”信息。如果没有，hdc无法连接。此时需要插拔设备，或者烧写最新的镜像。
2. hdc_std工作异常：

  可以执行”hdc kill”或者”hdc start -r”杀掉hdc服务或者重启hdc服务，然后再执行hdc list targets查看是否已经可以获取设备信息。
3. hdc_std与设备不匹配：

  如果设备烧写的是最新镜像，hdc_std也需要使用最新版本。由于hdc_std会持续更新，请从开源仓developtools_hdc_standard中获取，具体位置在该开源仓的prebuilt目录。
