MIPI DSI

概述

功能简介

DSI(Display Serial Interface)是由移动行业处理器接口联盟(Mobile Industry Processor Interface (MIPI) Alliance)制定的规范,旨在降低移动设备中显示控制器的成本。它以串行的方式发送像素数据或指令给外设(通常是LCD或者类似的显示设备),或从外设中读取状态信息或像素信息;它定义了主机、图像数据源和目标设备之间的串行总线和通信协议。

MIPI DSI具备高速模式和低速模式两种工作模式,全部数据通道都可以用于单向的高速传输,但只有第一个数据通道才可用于低速双向传输,从属端的状态信息、像素等是通过该数据通道返回。时钟通道专用于在高速传输数据的过程中传输同步时钟信号。

图1显示了简化的DSI接口。从概念上看,符合DSI的接口与基于DBI-2和DPI-2标准的接口具有相同的功能。它向外围设备传输像素或命令数据,并且可以从外围设备读取状态或像素信息。主要区别在于,DSI对所有像素数据、命令和事件进行序列化,而在传统接口中,这些像素数据、命令和事件通常需要附加控制信号才能在并行数据总线上传输。

图 1 DSI发送、接收接口

DSI发送、接收接口

DSI标准对应D-PHY、DSI、DCS规范,可分为四层:

  • PHY Layer

    PHY层指定传输介质(电导体)、输入/输出电路和从串行比特流中捕获“1”和“0”的时钟机制。这一部分的规范记录了传输介质的特性、信号的电气参数以及时钟与数据通道之间的时序关系。在DSI链路的发送端,并行数据、信号事件和命令按照包组织在协议层转换为包。协议层附加包协议信息和报头,然后通过Lane Management层向PHY发送完整的字节。数据由PHY进行序列化,并通过串行链路发送。DSI链路的接收端执行与发送端相反的操作,将数据包分解为并行的数据、信号事件和命令。如果有多个Lane, Lane管理层将字节分配给单独的物理层,每个Lane一个PHY。

  • Lane Management层

    负责发送和收集数据流到每条Lane。数据Lane的三种操作模式 :espace mode,High-Speed(Burst) mode,Control mode。

  • Low Level Protocol层

    定义了如何组帧和解析以及错误检测等。

  • Application层

    描述高层编码和解析数据流。这一层描述了数据流中包含的数据的更高级的编码和解释。根据显示子系统架构的不同,它可能由具有指定格式的像素或编码的位流组成,或者由显示模块内的显示控制器解释的命令组成。DSI规范描述了像素值、位流、命令和命令参数到包集合中的字节的映射。

运作机制

MIPI DSI软件模块各分层的作用为:

  • 接口层:提供打开设备、写入数据和关闭设备的接口。

  • 核心层:主要提供绑定设备、初始化设备以及释放设备的能力。

  • 适配层:实现其它具体的功能。

说明:
核心层可以调用接口层的函数,核心层通过钩子函数调用适配层函数,从而适配层可以间接的调用接口层函数,但是不可逆转接口层调用适配层函数。

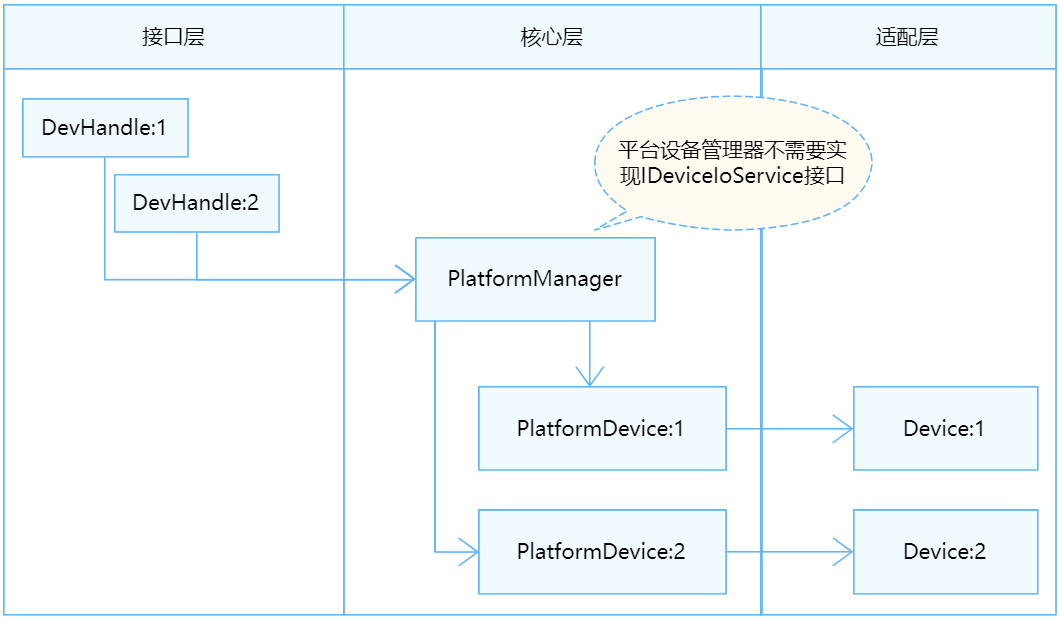

图 2 DSI无服务模式结构图

DSI无服务模式结构图

约束与限制

由于使用无服务模式,MIPI_DSI接口暂不支持用户态使用。

使用指导

场景介绍

MIPI DSI主要用于连接显示屏。

接口说明

MIPI DSI模块提供的主要接口如表1所示,具体API详见//drivers/hdf_core/framework/include/platform/mipi_dsi_if.h。

表1 MIPI DSI API接口功能介绍

功能分类 接口名
DevHandle MipiDsiOpen(uint8_t id) 获取MIPI DSI操作句柄
void MipiDsiClose(DevHandle handle) 释放MIPI DSI操作句柄
int32_t MipiDsiSetCfg(DevHandle handle, struct MipiCfg *cfg) 设置MIPI DSI相关配置
int32_t MipiDsiGetCfg(DevHandle handle, struct MipiCfg *cfg) 获取当前MIPI DSI相关配置
void MipiDsiSetLpMode(DevHandle handle) 设置MIPI DSI进入Low power模式
void MipiDsiSetHsMode(DevHandle handle) 设置MIPI DSI进入High speed模式
int32_t MipiDsiTx(DevHandle handle, struct DsiCmdDesc *cmd) DSI发送指令
int32_t MipiDsiRx(DevHandle handle, struct DsiCmdDesc *cmd, int32_t readLen, uint8_t *out) MIPI DSI按期望长度回读数据

开发步骤

使用MIPI DSI的一般流程如下图所示。

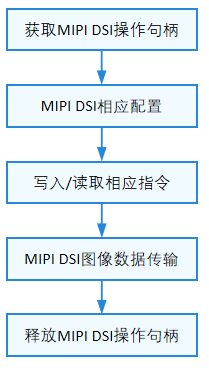

图 3 MIPI DSI使用流程图

MIPI DSI使用流程图

获取MIPI DSI操作句柄

在进行MIPI DSI进行通信前,首先要调用MipiDsiOpen获取操作句柄,该函数会返回指定通道ID的操作句柄。

DevHandle MipiDsiOpen(uint8_t id);

表 2 MipiDsiOpen的参数和返回值描述

参数 参数描述
id uint8_t类型,MIPI DSI通道ID
返回值 返回值描述
NULL 获取失败
设备句柄 获取到指令通道的操作句柄, 类型为DevHandle

假设系统中的MIPI DSI通道为0,获取该通道操作句柄的示例如下:

DevHandle mipiDsiHandle = NULL;  // 设备句柄
chnId = 0;                       // MIPI DSI通道ID

// 获取操作句柄
mipiDsiHandle = MipiDsiOpen(chnId);
if (mipiDsiHandle == NULL) {
    HDF_LOGE("MipiDsiOpen: mipi dsi open fail.\n");
    return NULL;
}

MIPI DSI相应配置

  • 写入MIPI DSI配置

    int32_t MipiDsiSetCfg(DevHandle handle, struct MipiCfg *cfg);


    表 3 MipiDsiSetCfg的参数和返回值描述

|参数|参数描述| |——–|——–| |handle|DevHandle类型,操作句柄| |cfg|结构体指针类型,MIPI DSI相应配置buf 指针| |返回值|返回值描述| |HDF_SUCCESS|设置MIPI DSI配置成功| |负数|设置MIPI DSI配置失败|

```c
int32_t ret;
struct MipiCfg cfg = {0};

// 当前对接的屏幕配置如下
cfg.lane = DSI_4_LANES;
cfg.mode = DSI_CMD_MODE;
cfg.burstMode = VIDEO_NON_BURST_MODE_SYNC_EVENTS;
cfg.format = FORMAT_RGB_24_BIT;
cfg.pixelClk = 174;
cfg.phyDataRate = 384;
cfg.timingInfo.hsaPixels = 50;
cfg.timingInfo.hbpPixels = 55;
cfg.timingInfo.hlinePixels = 1200;
cfg.timingInfo.yResLines = 1800;
cfg.timingInfo.vbpLines = 33;
cfg.timingInfo.vsaLines = 76;
cfg.timingInfo.vfpLines = 120;
cfg.timingInfo.xResPixels = 1342;
// 写入配置数据
ret = MipiDsiSetCfg(mipiDsiHandle, &cfg);
if (ret != HDF_SUCCESS) {
    HDF_LOGE("MipiDsiSetCfg: set mipi cfg fail, ret:%d\n", ret);
    return ret;
}
```
  • 获取当前MIPI DSI的配置

    int32_t MipiDsiGetCfg(DevHandle handle, struct MipiCfg *cfg);


    表 4 MipiDsiGetCfg的参数和返回值描述

|参数|参数描述| |——–|——–| |handle|DevHandle类型,操作句柄| |cfg|结构体指针,MIPI DSI相应配置buf 指针| |返回值|返回值描述| |HDF_SUCCESS|获取当前MIPI DSI的配置成功| |负数|获取当前MIPI DSI的配置失败|

```c
int32_t ret;
struct MipiCfg cfg;
memset(&cfg, 0, sizeof(struct MipiCfg));
ret = MipiDsiGetCfg(mipiDsiHandle, &cfg);
if (ret != HDF_SUCCESS) {
    HDF_LOGEMipiDsiGetCfg: get mipi cfg fail, ret:%d!\n", ret);
    return ret;
}
```

发送/回读控制指令

  • 发送指令

    int32_t MipiDsiTx(PalHandle handle, struct DsiCmdDesc *cmd);


    表 5 MipiDsiTx的参数和返回值描述

|参数|参数描述| |——–|——–| |handle|DevHandle类型,操作句柄| |cmd|结构体指针类型,需要发送的指令数据指针| |返回值|返回值描述| |HDF_SUCCESS|发送成功| |负数|发送失败|

```c
int32_t ret;
struct DsiCmdDesc *cmd = OsalMemCalloc(sizeof(struct DsiCmdDesc));
if (cmd == NULL) {
    return HDF_FAILURE;
}
cmd->dtype = DTYPE_DCS_WRITE;
cmd->dlen = 1;
cmd->payload = OsalMemCalloc(sizeof(uint8_t));
if (cmd->payload == NULL) {
    HdfFree(cmd);
    return HDF_FAILURE;
}
*(cmd->payload) = DTYPE_GEN_LWRITE;
MipiDsiSetLpMode(mipiHandle);
ret = MipiDsiTx(mipiHandle, cmd);
MipiDsiSetHsMode(mipiHandle);
if (ret != HDF_SUCCESS) {
    HDF_LOGE("MipiDsiTx: mipi dsi tx fail, ret:%d\n", ret);
    HdfFree(cmd->payload);
    HdfFree(cmd);
    return ret;
}
HdfFree(cmd->payload);
HdfFree(cmd);
```
  • 回读指令

    int32_t MipiDsiRx(DevHandle handle, struct DsiCmdDesc *cmd, uint32_t readLen, uint8_t *out);


    表 6 MipiDsiRx的参数和返回值描述

|参数|参数描述| |——–|——–| |handle|DevHandle类型,操作句柄| |cmd|结构体指针类型,需要回读的指令数据指针| |readLen|uint32_t类型,期望回读的数据长度| |out|uint8_t类型指针,回读的数据| |返回值|返回值描述| |HDF_SUCCESS|获取成功| |负数|获取失败|

```c
int32_t ret;
uint8_t readVal = 0;

struct DsiCmdDesc *cmdRead = OsalMemCalloc(sizeof(struct DsiCmdDesc));
if (cmdRead == NULL) {
    return HDF_FAILURE;
}
cmdRead->dtype = DTYPE_DCS_READ;
cmdRead->dlen = 1;
cmdRead->payload = OsalMemCalloc(sizeof(uint8_t));
if (cmdRead->payload == NULL) {
    HdfFree(cmdRead);
    return HDF_FAILURE;
}
*(cmdRead->payload) = DDIC_REG_STATUS;
MipiDsiSetLpMode(mipiDsiHandle);
ret = MipiDsiRx(mipiDsiHandle, cmdRead, sizeof(readVal), &readVal);
MipiDsiSetHsMode(mipiDsiHandle);
if (ret != HDF_SUCCESS) {
    HDF_LOGE("MipiDsiRx: mipi dsi rx fail, ret:%d\n", ret);
    HdfFree(cmdRead->payload);
    HdfFree(cmdRead);
    return HDF_FAILURE;
}
HdfFree(cmdRead->payload);
HdfFree(cmdRead);
```

释放MIPI DSI操作句柄

MIPI DSI使用完成之后,需要释放操作句柄,释放句柄的函数如下所示:

void MipiDsiClose(DevHandle handle);

该函数会释放掉由MipiDsiOpen申请的资源。

表 7 MipiDsiClose的参数和返回值描述

参数 参数描述
handle DevHandle类型,MIPI DSI操作句柄
MipiDsiClose(mipiHandle); // 释放掉MIPI DSI操作句柄

使用实例

本例拟对Hi3516DV300开发板上MIPI DSI设备进行操作。

MIPI DSI完整的使用示例如下所示:

#include "hdf_log.h"
#include "mipi_dsi_if.h"
#include "osal_mem.h"

#define DTYPE_DCS_WRITE 0x05
#define DTYPE_DCS_READ 0x06
#define DTYPE_GEN_LWRITE 0x29
#define DDIC_REG_STATUS 0x0A


int32_t PalMipiDsiTestSample(void)
{
    uint8_t chnId;
    int32_t ret;
    DevHandle mipiDsiHandle = NULL;

    // 设备通道编号
    chnId = 0;
    // 获取操作句柄
    mipiDsiHandle = MipiDsiOpen(chnId);
    if (mipiDsiHandle == NULL) {
        HDF_LOGE("MipiDsiOpen: failed!\n");
        return HDF_FAILURE;
    }
    // 配置相应参数
    struct MipiCfg cfg = {0};
    cfg.lane = DSI_2_LANES;
    cfg.mode = DSI_VIDEO_MODE;
    cfg.format = FORMAT_RGB_24_BIT;
    cfg.burstMode = VIDEO_BURST_MODE;
    cfg.timing.xPixels = 480;           // 480: width
    cfg.timing.hsaPixels = 10;          // 10: horizontal sync porch
    cfg.timing.hbpPixels = 20;          // 20: horizontal back porch
    cfg.timing.hlinePixels = 530;       // 530: horizontal total width
    cfg.timing.vsaLines = 2;            // 2: vertiacl sync width
    cfg.timing.vbpLines = 14;           // 14: vertiacl back porch
    cfg.timing.vfpLines = 16;           // 16: vertiacl front porch
    cfg.timing.ylines = 960;            // 960: height
    cfg.timing.edpiCmdSize = 0;         // 0 : no care
    cfg.pixelClk = 31546;               // 31546: pixel clk
    cfg.phyDataRate = 379;              // 379: mipi clk
    // 写入配置数据
    ret = MipiDsiSetCfg(mipiDsiHandle, &cfg);
    if (ret != 0) {
        HDF_LOGE("PalMipiDsiTestSample: set mipi dsi cfg fail, ret:%d\n", ret);
        return ret;
    }
    // 发送PANEL初始化指令
    struct DsiCmdDesc *cmd = OsalMemCalloc(sizeof(struct DsiCmdDesc));
    if (cmd == NULL) {
        return -1;
    }
    cmd->dataType = DTYPE_DCS_WRITE;
    cmd->dataLen = 1;
    cmd->payload = OsalMemCalloc(sizeof(uint8_t));
    if (cmd->payload == NULL) {
        OsalMemFree(cmd);
        return -1;
    }
    *(cmd->payload) = DTYPE_GEN_LWRITE;
    MipiDsiSetLpMode(mipiDsiHandle);
    ret = MipiDsiTx(mipiDsiHandle, cmd);
    MipiDsiSetHsMode(mipiDsiHandle);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("PalMipiDsiTestSample: mipi dsi tx fail, ret:%d\n", ret);
        OsalMemFree(cmd->payload);
        OsalMemFree(cmd);
        return ret;
    }
    OsalMemFree(cmd->payload);
    OsalMemFree(cmd);
    // 回读panel状态寄存器
    uint8_t readVal = 0;
    struct DsiCmdDesc *cmdRead = OsalMemCalloc(sizeof(struct DsiCmdDesc));
    if (cmdRead == NULL) {
        return -1;
    }
    cmdRead->dataType = DTYPE_DCS_READ;
    cmdRead->dataLen = 1;
    cmdRead->payload = OsalMemCalloc(sizeof(uint8_t));
    if (cmdRead->payload == NULL) {
        OsalMemFree(cmdRead);
        return -1;
    }
    *(cmdRead->payload) = DDIC_REG_STATUS;
    MipiDsiSetLpMode(mipiDsiHandle);
    ret = MipiDsiRx(mipiDsiHandle, cmdRead, sizeof(readVal), &readVal);
    MipiDsiSetHsMode(mipiDsiHandle);
    if (ret != HDF_SUCCESS) {
        HDF_LOGE("PalMipiDsiTestSample: mipi dsi rx fail, ret:%d\n", ret);
        OsalMemFree(cmdRead->payload);
        OsalMemFree(cmdRead);
        return ret;
    }
    OsalMemFree(cmdRead->payload);
    OsalMemFree(cmdRead);
    HDF_LOGD("PalMipiDsiTestSample: mipi dsi tests end");
    // 释放MIPI DSI设备句柄
    MipiDsiClose(mipiDsiHandle);
    return ret;
}
