ArkUI子系统Changelog

cl.arkui.1 CanvasRenderingContext2D的drawImage接口默认单位变更

访问级别

公开接口

变更原因

当drawImage传入9个参数时，若首个参数（image）为PixelMap类型，则第2至第5个参数（sx、sy、sw和sh）以px为单位进行解析。与文档描述不一致，且绘制得到的图片大小存在问题。

变更影响

该变更涉及应用适配。

当drawImage传入9个参数时，且首个参数为PixelMap类型时：

• 变更前：第2至第5个参数都会以px为单位进行解析。
• 变更后：第2至第5个参数会以vp为单位进行解析。

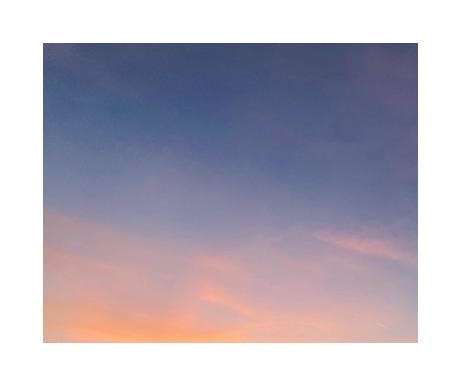

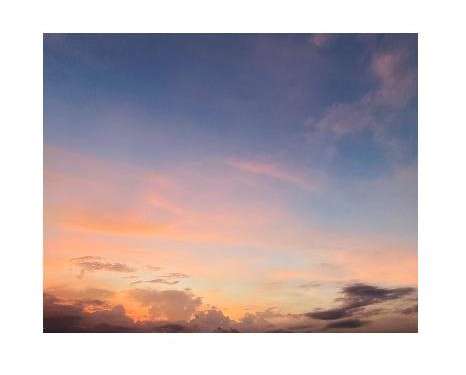

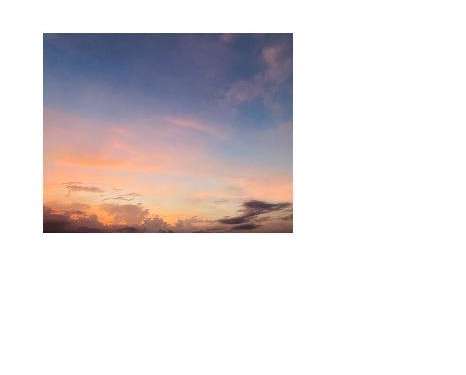

	变更前	变更后
第2至第5个参数以vp为单位传入
第2至第5个参数以px为单位传入

起始API Level

9

变更发生版本

从OpenHarmony SDK 5.1.0.48 版本开始。

变更的接口/组件

CanvasRenderingContext2D的drawImage接口

适配指导

变更后，使用drawImage接口时，若传入9个参数，且首个参数为PixelMap类型时，要注意第2至第5个参数会以vp为单位进行解析。

示例

import { image } from '@kit.ImageKit'

@Entry
@Component
struct Demo {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .onReady(() => {
          let context = getContext(this)
          let imageSourceApi = image.createImageSource(context.filesDir + "/view.jpg")
          let pixelmap = imageSourceApi.createPixelMapSync();
          let imageInfo = pixelmap.getImageInfoSync()
          let width = px2vp(imageInfo.size.width)
          let height = px2vp(imageInfo.size.height)
          this.context.drawImage(pixelmap, 0, 0, width, height, 50, 50, 250, 200)
          this.context.drawImage(pixelmap, 0, 0, imageInfo.size.width, imageInfo.size.height, 50, 300, 250, 200)
        })
    }
    .width('100%')
    .height('100%')
  }
}

cl.arkui.2 Canvas路径绘制未指定起始点和绘制方法number类型参数传NaN和Infinity值的行为变更。

访问级别

公开接口

变更原因

使用Canvas绘制路径时，如果没有使用moveTo方法指定路径起始点，会默认从画布左上角(0,0)开始绘制路径；某些绘制方法的number类型参数传入NaN或Infinity值时，部分内容无法绘制。这些行为与W3C的行为不一致。

变更影响

此变更涉及应用适配。

变更前：使用Canvas绘制路径时，如果没有使用moveTo方法指定路径起始点，会默认从画布左上角(0,0)开始绘制路径；任一路径绘制方法的number类型参数传入NaN或Infinity值时，整个路径无法绘制。对画布进行缩放、旋转、移动或使用变换矩阵进行图形变化时，number类型参数传入NaN或Infinity值，后面执行的方法无法绘制。

变更后：使用Canvas绘制路径时，如果没有使用moveTo方法指定路径起始点，会以第一个有效的路径绘制方法的前两位number参数作为路径起始点；传入NaN或Infinity值的路径绘制方法不做处理，根据有效的路径参数进行绘制。对画布进行缩放、旋转、移动或使用变换矩阵进行图形变化时，number类型参数传入NaN或Infinity值，其他传入有效参数的方法正常绘制。

具体接口的差异如下：

方法	变更前	变更后
lineTo	如果没有使用moveTo方法指定路径起始点，会默认从画布左上角(0,0)开始绘制路径； 任一路径绘制方法的number类型参数传入NaN或Infinity值时，整个路径无法绘。	如果没有使用moveTo方法指定路径起始点，会以第一个有效的路径绘制方法的前两位number参数作为路径起始点； 路径绘制方法的number类型参数传入NaN或Infinity值时，该方法不生效。其他传入有效参数的路径绘制方法正常绘制。
arcTo	如果没有使用moveTo方法指定路径起始点，会默认从画布左上角(0,0)开始绘制路径； 任一路径绘制方法的number类型参数传入NaN或Infinity值时，整个路径无法绘制。	如果没有使用moveTo方法指定路径起始点，会以第一个有效的路径绘制方法的前两位number参数作为路径起始点； 路径绘制方法的number类型参数传入NaN或Infinity值时，该方法不生效。其他传入有效参数的路径绘制方法正常绘制。
bezierCurveTo	如果没有使用moveTo方法指定路径起始点，会默认从画布左上角(0,0)开始绘制路径； 任一路径绘制方法的number类型参数传入NaN或Infinity值时，整个路径无法绘制。	如果没有使用moveTo方法指定路径起始点，会以第一个有效的路径绘制方法的前两位number参数作为路径起始点； 路径绘制方法的number类型参数传入NaN或Infinity值时，该方法不生效。其他传入有效参数的路径绘制方法正常绘制。
quadraticCurveTo	如果没有使用moveTo方法指定路径起始点，会默认从画布左上角(0,0)开始绘制路径； 任一路径绘制方法的number类型参数传入NaN或Infinity值时，整个路径无法绘制。	如果没有使用moveTo方法指定路径起始点，会以第一个有效的路径绘制方法的前两位number参数作为路径起始点； 路径绘制方法的number类型参数传入NaN或Infinity值时，该方法不生效。其他传入有效参数的路径绘制方法正常绘制。
moveTo	任一路径绘制方法的number类型参数传入NaN或Infinity值时，整个路径无法绘制。	路径绘制方法的number类型参数传入NaN或Infinity值时，该方法不生效。其他传入有效参数的路径绘制方法正常绘制。
arc	任一路径绘制方法的number类型参数传入NaN或Infinity值时，整个路径无法绘制。	路径绘制方法的number类型参数传入NaN或Infinity值时，该方法不生效。其他传入有效参数的路径绘制方法正常绘制。
ellipse	任一路径绘制方法的number类型参数传入NaN或Infinity值时，整个路径无法绘制。	路径绘制方法的number类型参数传入NaN或Infinity值时，该方法不生效。其他传入有效参数的路径绘制方法正常绘制。
rect	任一路径绘制方法的number类型参数传入NaN或Infinity值时，整个路径无法绘制。	路径绘制方法的number类型参数传入NaN或Infinity值时，该方法不生效。其他传入有效参数的路径绘制方法正常绘制。
globalAlpha	绘制方法的number类型参数传入NaN或Infinity值，在该方法后执行的绘制方法无法绘制。	number类型参数传入NaN或Infinity值参数时该方法不生效。其他传入有效参数的绘制方法正常绘制。
rotate	绘制方法的number类型参数传入NaN或Infinity值，在该方法后执行的绘制方法无法绘制。	number类型参数传入NaN或Infinity值参数时该方法不生效。其他传入有效参数的绘制方法正常绘制。
scale	绘制方法的number类型参数传入NaN或Infinity值，在该方法后执行的绘制方法无法绘制。	number类型参数传入NaN或Infinity值参数时该方法不生效。其他传入有效参数的绘制方法正常绘制。
transform	绘制方法的number类型参数传入NaN或Infinity值，在该方法后执行的绘制方法无法绘制。	number类型参数传入NaN或Infinity值参数时该方法不生效。其他传入有效参数的绘制方法正常绘制。
setTransform	绘制方法的number类型参数传入NaN或Infinity值，在该方法后执行的绘制方法无法绘制。	number类型参数传入NaN或Infinity值参数时该方法不生效。其他传入有效参数的绘制方法正常绘制。
translate	绘制方法的number类型参数传入NaN或Infinity值，在该方法后执行的绘制方法无法绘制。	number类型参数传入NaN或Infinity值参数时该方法不生效。其他传入有效参数的绘制方法正常绘制。
lineDashOffset	设置了虚线样式的线条绘制出来是实线。	设置了虚线样式的线条绘制出来是虚线。

说明	示例	变更前	变更后
路径绘制方法传NaN	context.moveTo(0, 0) context.lineTo(NaN, 100) context.lineTo(100, 100) context.lineTo(200, 100)	无绘制内容
lineTo未指定起始点	context.lineTo(100, 100) context.lineTo(200, 100)
arcTo未指定起始点	context.arcTo(150, 20, 150, 70, 50)
bezierCurveTo未指定起始点	context.bezierCurveTo(20, 100, 200, 100, 200, 20)
quadraticCurveTo未指定起始点	context.quadraticCurveTo(100, 100, 200, 20)

起始API Level

API 9

变更发生版本

从OpenHarmony 5.1.0.48 版本开始。

变更的接口/组件

CanvasRenderingContext2D

OffscreenCanvasRenderingContext2D

Path2D

适配指导

number类型参数传入NaN和Infinity值后的行为属于异常值处理，无需适配，但应注意变更后的行为是否对整体应用逻辑产生影响，若出现不需要的绘制内容，请删除对应的绘制逻辑。
如需路径起点从(0, 0)出发，可以在开始绘制路径后使用moveTo(0, 0)。

// xxx.ets
@Entry
@Component
struct LineTo {
  private settings: RenderingContextSettings = new RenderingContextSettings(true)
  private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings)

  build() {
    Flex({ direction: FlexDirection.Column, alignItems: ItemAlign.Center, justifyContent: FlexAlign.Center }) {
      Canvas(this.context)
        .width('100%')
        .height('100%')
        .backgroundColor('#ffff00')
        .onReady(() =>{
          this.context.beginPath()
          this.context.moveTo(0, 0) // 指定绘制路径的起点为(0, 0)
          this.context.lineTo(280, 160)
          this.context.stroke()
        })
    }
    .width('100%')
    .height('100%')
  }
}
