Enums

说明：

  • 本模块首批接口从API version 11开始支持。后续版本的新增接口，采用上角标单独标记接口的起始版本。

  • 本模块使用屏幕物理像素单位px。

  • 本模块为单线程模型策略，需要调用方自行管理线程安全和上下文状态的切换。

BlendMode

混合模式枚举。混合模式会将两种颜色（源色、目标色）以特定的方式混合生成一种新的颜色，通常用于叠加、滤镜和遮罩等图形操作场景。混合操作会分别作用于红、绿、蓝三个颜色通道，采用相同的混合逻辑，而透明度（Alpha通道）则根据各模式的定义另行处理。

为简洁起见，我们使用以下缩写：

s : source 源的缩写。 d : destination 目标的缩写。 sa : source alpha 源透明度的缩写。 da : destination alpha 目标透明度的缩写。

计算结果用如下缩写表示：

r : 如果4个通道（透明度、红、绿、蓝）的计算方式相同，用r表示。 ra : 如果只操作透明度通道，用ra表示。 rc : 如果操作3个颜色通道，用rc表示。

以黄色矩形为源图像，蓝色圆形为目标图像，各混合模式枚举生成的效果示意图请参考下表。

系统能力： SystemCapability.Graphics.Drawing

名称值说明示意图
CLEAR0清除模式，r = 0，设置为全透明。CLEAR
SRC1r = s（result的4个通道，都等于source的4个通道，即结果等于源。），使用源像素替换目标像素。SRC
DST2r = d（result的4个通道，都等于destination的4个通道，即结果等于目标。），保持目标像素不变。DST
SRC_OVER3r = s + (1 - sa) * d，在目标像素上方绘制源像素，考虑源像素的透明度。SRC_OVER
DST_OVER4r = d + (1 - da) * s，在源像素上方绘制目标像素，考虑目标像素的透明度。DST_OVER
SRC_IN5r = s * da，仅保留源像素与目标不透明部分的交集。SRC_IN
DST_IN6r = d * sa，仅保留目标像素与源不透明部分的交集。DST_IN
SRC_OUT7r = s * (1 - da)，保留源像素中不与目标重叠的部分。SRC_OUT
DST_OUT8r = d * (1 - sa)，保留目标像素中不与源重叠的部分。DST_OUT
SRC_ATOP9r = s * da + d * (1 - sa)，源像素覆盖在目标像素上，仅在目标不透明部分显示源像素。SRC_ATOP
DST_ATOP10r = d * sa + s * (1 - da)，目标像素覆盖在源像素上，仅在源不透明部分显示目标像素。DST_ATOP
XOR11r = s * (1 - da) + d * (1 - sa)，仅显示源像素和目标像素中不重叠的部分。XOR
PLUS12r = min(s + d, 1)，源和目标像素的颜色值相加。PLUS
MODULATE13r = s * d，源和目标像素的颜色值相乘。MODULATE
SCREEN14滤色模式，r = s + d - s * d，反转源和目标像素的颜色值，相乘后再反转，结果通常更亮。SCREEN
OVERLAY15叠加模式，根据目标像素的亮度，选择性地应用MULTIPLY或SCREEN模式，增强对比度。OVERLAY
DARKEN16变暗模式，rc = s + d - max(s * da, d * sa), ra = s + (1 - sa) * d，取源和目标像素中较暗的颜色值。DARKEN
LIGHTEN17变亮模式，rc = s + d - min(s * da, d * sa), ra = s + (1 - sa) * d，取源和目标像素中较亮的颜色值。LIGHTEN
COLOR_DODGE18颜色减淡模式，通过减小对比度使目标像素变亮以反映源像素。COLOR_DODGE
COLOR_BURN19颜色加深模式，通过增加对比度使目标像素变暗以反映源像素。COLOR_BURN
HARD_LIGHT20强光模式，根据源像素的亮度，选择性地应用MULTIPLY或SCREEN模式。HARD_LIGHT
SOFT_LIGHT21柔光模式，根据源像素的亮度，柔和地变亮或变暗目标像素。SOFT_LIGHT
DIFFERENCE22差值模式，rc = s + d - 2 * (min(s * da, d * sa)), ra = s + (1 - sa) * d，计算源和目标像素颜色值的差异。DIFFERENCE
EXCLUSION23排除模式，rc = s + d - two(s * d), ra = s + (1 - sa) * d，类似于DIFFERENCE，但对比度较低。EXCLUSION
MULTIPLY24正片叠底，r = s * (1 - da) + d * (1 - sa) + s * d，源和目标像素的颜色值相乘，结果通常更暗。MULTIPLY
HUE25色相模式，使用源像素的色相，目标像素的饱和度和亮度。HUE
SATURATION26饱和度模式，使用源像素的饱和度，目标像素的色相和亮度。SATURATION
COLOR27颜色模式，使用源像素的色相和饱和度，目标像素的亮度。COLOR
LUMINOSITY28亮度模式，使用源像素的亮度，目标像素的色相和饱和度。LUMINOSITY

PathMeasureMatrixFlags12+

路径测量中的矩阵信息维度枚举，常用于控制物体沿路径移动的动画场景。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
GET_POSITION_MATRIX0获取位置信息对应的矩阵。
GET_TANGENT_MATRIX1获取切线信息对应的矩阵。
GET_POSITION_AND_TANGENT_MATRIX2获取位置和切线信息对应的矩阵。

SrcRectConstraint12+

源矩形区域约束类型枚举，用于在画布绘制图像时指定是否将采样范围限制在源矩形区域内。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
STRICT0严格限制采样范围在源矩形区域内，速度较慢。
FAST1允许采样范围超出源矩形范围，速度较快。

ShadowFlag12+

控制阴影绘制行为的枚举。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
NONE0不使用任何阴影处理选项。
TRANSPARENT_OCCLUDER1遮挡物是半透明的。
GEOMETRIC_ONLY2仅使用几何阴影效果。
ALL3使用所有可用的阴影处理选项，以生成组合阴影效果，包括半透明遮挡和几何阴影效果。

PathOp12+

路径操作类型枚举，可用于合并或裁剪路径等功能。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
DIFFERENCE0差集操作。
INTERSECT1交集操作。
UNION2并集操作。
XOR3异或操作。
REVERSE_DIFFERENCE4反向差集操作。

PathIteratorVerb18+

迭代器包含的路径操作类型枚举，可用于读取path的操作指令。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
MOVE0设置起始点。
LINE1添加线段。
QUAD2添加二阶贝塞尔圆滑曲线。
CONIC3添加圆锥曲线。
CUBIC4添加三阶贝塞尔圆滑曲线。
CLOSE5路径闭合。
DONECLOSE + 1路径设置完成。

TextEncoding

文本的编码类型枚举。

原子化服务API： 从API version 22开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
TEXT_ENCODING_UTF80使用1个字节表示UTF-8或ASCII。
TEXT_ENCODING_UTF161使用2个字节表示大部分unicode。
TEXT_ENCODING_UTF322使用4个字节表示全部unicode。
TEXT_ENCODING_GLYPH_ID3使用2个字节表示glyph index。

ClipOp12+

画布裁剪方式的枚举。

系统能力： SystemCapability.Graphics.Drawing

名称值说明示意图
DIFFERENCE0将指定区域裁剪（取差集）。DIFFERENCE
INTERSECT1将指定区域保留（取交集）。INTERSECT

说明：

示意图展示了以INTERSECT方式裁剪一个矩形后，使用不同枚举值继续裁剪一个圆形的结果，绿色区域为最终的裁剪区域。

FilterMode12+

过滤模式枚举。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
FILTER_MODE_NEAREST0邻近过滤模式。
FILTER_MODE_LINEAR1线性过滤模式。

PathDirection12+

添加闭合轮廓方向的枚举。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
CLOCKWISE0顺时针方向添加闭合轮廓。
COUNTER_CLOCKWISE1逆时针方向添加闭合轮廓。

PathFillType12+

定义路径的填充类型枚举。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
WINDING0绘制区域中的任意一点，向任意方向射出一条射线，对于射线和路径的所有交点，初始计数为0，遇到每个顺时针的交点（路径从射线的左边向右穿过），计数加1，遇到每个逆时针的交点（路径从射线的右边向左穿过），计数减1，若最终的计数结果不为0，则认为这个点在路径内部，需要被涂色；若计数为0则不被涂色。
EVEN_ODD1绘制区域中的任意一点，向任意方向射出一条射线，若这条射线和路径相交的次数是奇数，则这个点被认为在路径内部，需要被涂色；若是偶数则不被涂色。
INVERSE_WINDING2WINDING涂色规则取反。
INVERSE_EVEN_ODD3EVEN_ODD涂色规则取反。

说明：

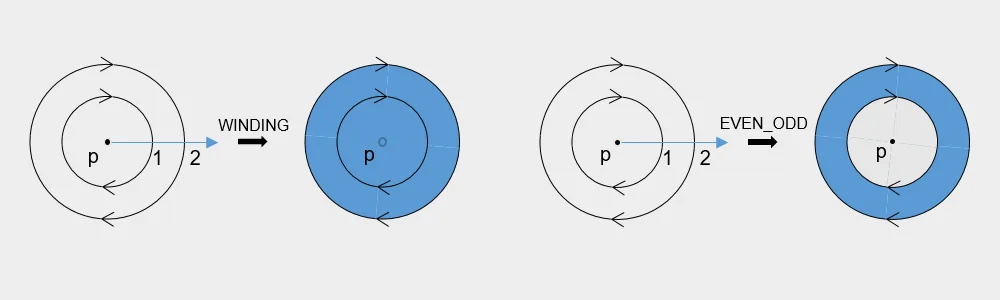

WINDING&EVEN_ODD
如图所示圆环为路径，箭头指示路径的方向，p为区域内任意一点，蓝色线条为点p出发的射线，黑色箭头所指为对应填充规则下使用蓝色填充路径的结果。WINDING填充规则下，射线与路径的交点计数为2，不为0，点p被涂色；EVEN_ODD填充规则下，射线与路径的相交次数为2，是偶数，点p不被涂色。

PointMode12+

绘制数组点的方式的枚举。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
POINTS0分别绘制每个点。
LINES1将每对点绘制为线段。
POLYGON2将点阵列绘制为开放多边形。

FontEdging12+

字型边缘效果类型枚举。

说明：

FontEdging不支持位图字体（如点阵字体、emoji等）。

原子化服务API： 从API version 22开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
ALIAS0无抗锯齿处理。
ANTI_ALIAS1使用抗锯齿来平滑字型边缘。
SUBPIXEL_ANTI_ALIAS2使用次像素级别的抗锯齿平滑字型边缘，可以获得更平滑的字型渲染效果。

FontHinting12+

字型轮廓效果类型枚举。

原子化服务API： 从API version 22开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
NONE0不修改字型轮廓。
SLIGHT1最小限度修改字型轮廓以改善对比度。
NORMAL2修改字型轮廓以提高对比度。
FULL3修改字型轮廓以获得最大对比度。

FontMetricsFlags12+

字体度量标志枚举，指示字体度量中的各字段数据是否有效。

原子化服务API： 从API version 22开始，该接口支持在原子化服务中使用。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
UNDERLINE_THICKNESS_VALID1 << 0表示FontMetrics结构中的underlineThickness（下划线厚度）字段有效。
UNDERLINE_POSITION_VALID1 << 1表示FontMetrics结构中的underlinePosition（下划线位置）字段有效。
STRIKETHROUGH_THICKNESS_VALID1 << 2表示FontMetrics结构中strikethroughThickness（删除线厚度）是有效的。
STRIKETHROUGH_POSITION_VALID1 << 3表示FontMetrics结构中strikethroughPosition（删除线位置）字段有效。
BOUNDS_INVALID1 << 4表示FontMetrics结构中的边界度量值（如top、bottom、xMin、xMax）无效。

RectType12+

定义填充网格的矩形类型的枚举。仅在Lattice中使用。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
DEFAULT0将图像绘制到矩形网格中。
TRANSPARENT1将矩形网格设置为透明的。
FIXEDCOLOR2将Lattice中fColors数组的颜色绘制到矩形网格中。

PathDashStyle18+

路径效果的绘制样式枚举。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
TRANSLATE0不会随着路径旋转，只会平移。
ROTATE1随着路径的旋转而旋转。
MORPH2随着路径的旋转而旋转，并在转折处进行拉伸或压缩等操作以增加平滑度。

TileMode12+

着色器效果平铺模式的枚举。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
CLAMP0如果着色器效果超出其原始边界，剩余区域使用着色器的边缘颜色填充。
REPEAT1在水平和垂直方向上重复着色器效果。
MIRROR2在水平和垂直方向上重复着色器效果，交替镜像图像，以便相邻图像始终接合。
DECAL3仅在其原始边界内渲染着色器效果。

JoinStyle12+

定义线条转角样式的枚举，即画笔在绘制折线段时，在折线转角处的样式。

系统能力： SystemCapability.Graphics.Drawing

名称值说明示意图
MITER_JOIN0转角类型为尖角，如果折线角度比较小，则尖角会很长，需要使用限制值（miter limit）进行限制。MITER_JOIN
ROUND_JOIN1转角类型为圆头。ROUND_JOIN
BEVEL_JOIN2转角类型为平头。BEVEL_JOIN

CapStyle12+

定义线帽样式的枚举，即画笔在绘制线段时，在线段头尾端点的样式。

系统能力： SystemCapability.Graphics.Drawing

名称值说明示意图
FLAT_CAP0没有线帽样式，线条头尾端点处横切。FLAT_CAP
SQUARE_CAP1线帽的样式为方框，线条的头尾端点处多出一个方框，方框宽度和线段一样宽，高度是线段宽度的一半。SQUARE_CAP
ROUND_CAP2线帽的样式为圆弧，线条的头尾端点处多出一个半圆弧，半圆的直径与线段宽度一致。ROUND_CAP

BlurType12+

定义蒙版滤镜模糊中操作类型的枚举。

系统能力： SystemCapability.Graphics.Drawing

名称值说明示意图
NORMAL0全面模糊，外圈边缘和内部实体一起模糊。NORMAL

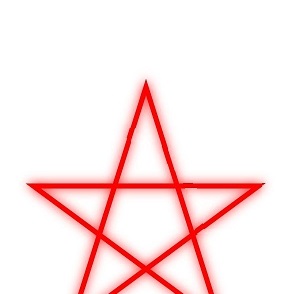

SOLID1内部实体不变，只模糊外圈边缘部分。SOLID

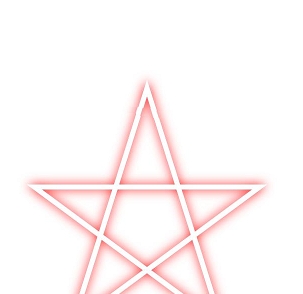

OUTER2只有外圈边缘模糊，内部实体完全透明。OUTER
INNER3只有内部实体模糊，外圈边缘清晰。INNER

ScaleToFit12+

源矩形到目标矩形的缩放方式枚举。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
FILL_SCALE_TO_FIT0将源矩形缩放以填充满整个目标矩形，可能会改变源矩形的长宽比。
START_SCALE_TO_FIT1保持源矩形的长宽比进行缩放，并对齐到目标矩形的左上方。
CENTER_SCALE_TO_FIT2保持源矩形的长宽比进行缩放，并居中对齐到目标矩形。
END_SCALE_TO_FIT3保持源矩形的长宽比进行缩放，并对齐到目标矩形的右下方。

RegionOp12+

两个区域合并时的操作的枚举。

系统能力： SystemCapability.Graphics.Drawing

名称值说明示意图
DIFFERENCE0两个区域的相减操作。CLEAR
INTERSECT1两个区域的相交操作。INTERSECT
UNION2两个区域的联合操作。UNION
XOR3两个区域的异或操作。XOR
REVERSE_DIFFERENCE4两个区域的反向相减操作。REVERSE_DIFFERENCE
REPLACE5两个区域替换操作。REPLACE

说明：

示意图展示了一个以红色区域为基础，使用不同枚举值与另一个蓝色区域合并后获得的结果，其中绿色区域为最终得到的区域。

CornerPos12+

圆角位置枚举。

系统能力： SystemCapability.Graphics.Drawing

名称值说明
TOP_LEFT_POS0左上角圆角位置。
TOP_RIGHT_POS1右上角圆角位置。
BOTTOM_RIGHT_POS2右下角圆角位置。
BOTTOM_LEFT_POS3左下角圆角位置。

VertexMode23+

顶点绘制的连接方式枚举。

系统能力： SystemCapability.Graphics.Drawing

名称值说明示意图
TRIANGLES_VERTEXMODE0每三个顶点来自不同的三角形。TRIANGLES_VERTEXMODE
TRIANGLESSTRIP_VERTEXMODE1连续的三角形共享一条边。对于连续表面效率高。TRIANGLESSTRIP_VERTEXMODE

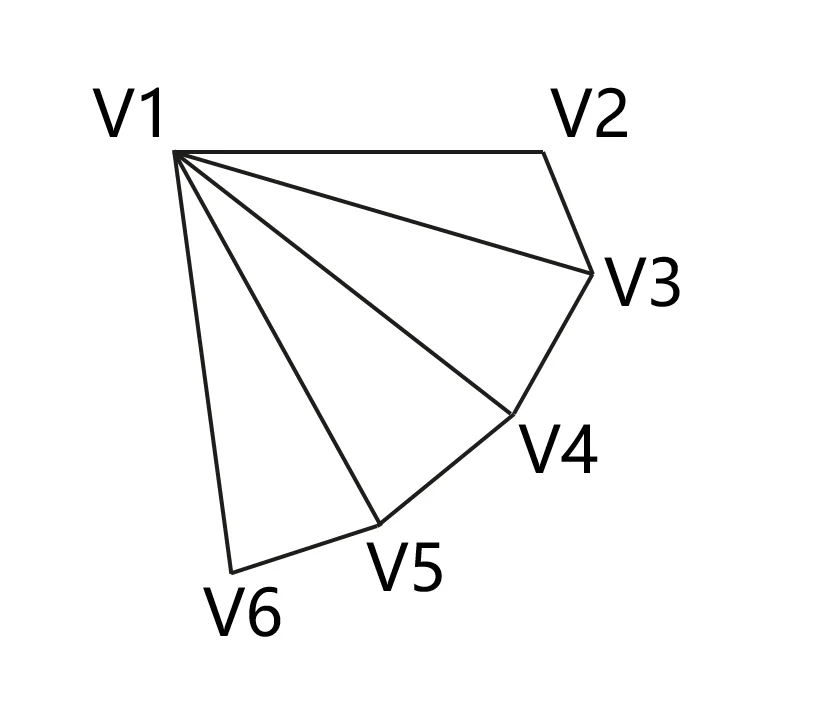

TRIANGLESFAN_VERTEXMODE2所有三角形共享一个顶点。非常适合圆形/扇形。TRIANGLESFAN_VERTEXMODE
