卡片代理刷新

卡片代理刷新是一种通过系统应用刷新卡片的机制。卡片提供方不在运行时,仍然可以通过开启了数据共享能力的系统应用完成卡片数据的更新。

实现原理

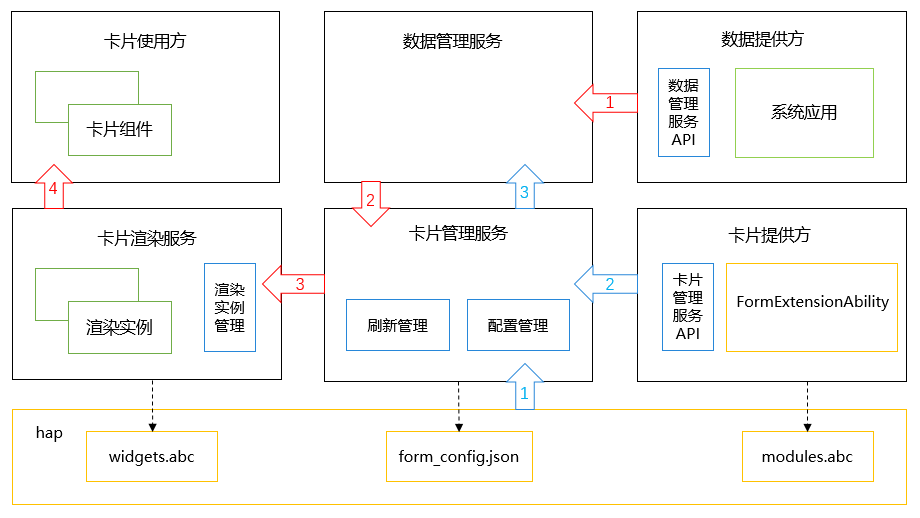

图1 代理刷新运行原理 UpdateWidgetByProxyPrinciple

如图1,与ArkTS卡片实现原理图相比,卡片代理刷新原理新增了数据管理服务和数据提供方。

  • 数据管理服务:该场景下主要提供了多应用间的数据共享的机制。
  • 数据提供方(仅支持系统应用):系统应用作为数据提供方,需要开启数据共享能力,同时需要自定义key + subscriberId作为共享数据的标识。

说明:

只有系统提供了作为数据提供方的应用,同时提供公开可获得的共享数据标识,才能正常使用该特性。

卡片提供方处理流程(图中蓝色箭头):

  1. 卡片提供方在卡片提供方的配置文件form_config.json中配置dataProxyEnabled字段为true,以开启卡片代理刷新功能。 > 说明: > > 卡片代理刷新开启后,定时刷新下次刷新失效。

  2. 卡片提供方在onAddForm回调中,把数据提供方定义的key + subscriberId返回给卡片管理服务。

  3. 卡片管理服务解析卡片提供方的订阅信息,并向数据管理服务注册订阅实例。

卡片代理刷新运行流程(图中红色箭头):

  1. 数据提供方以key + subscriberId作为数据的标识,将数据存储到数据库。
  2. 数据管理服务感知到数据库变化,将新的数据发布给当前注册的所有订阅实例。
  3. 卡片管理服务从订阅实例中解析出数据,发送给卡片渲染服务。
  4. 卡片渲染服务运行卡片页面代码widgets.abc,widgets.abc按新数据进行渲染,并将渲染后的数据发送至卡片使用方对应的卡片组件

数据提供方提供的共享数据有两种类型:

  • 过程数据,不会一直存储,有老化期,所有应用都可以订阅。

  • 持久化数据,仅系统应用可以订阅。

相应的卡片代理刷新配置有所不同,下面分别介绍具体开发方式。

卡片提供方开发步骤(过程数据)

  • 配置form_config.json文件中的dataProxyEnabled字段为true,以启用卡片代理刷新功能。

    {
    "forms": [
      {
        "name": "widget",
        "description": "This is a service widget.",
        "src": "./ets/widget/pages/WidgetCard.ets",
        "uiSyntax": "arkts",
        "window": {
          "designWidth": 720,
          "autoDesignWidth": true
        },
        "colorMode": "auto",
        "isDefault": true,
        "updateEnabled": true,
        "scheduledUpdateTime": "10:30",
        "defaultDimension": "2*2",
        "supportDimensions": ["2*2"],
        "dataProxyEnabled": true // 使能数据代理功能
      }
    ]
    }

  • onAddForm回调中配置订阅信息proxyData,并通过formBinding返回给卡片管理服务。示例中将key设置为”detail”,subscriberId设置为”11”。 > 说明: > > key可以是uri也可以是简单字符串,subscriberId默认值为当前formId,实际取值都依赖于数据发布方的定义。 “`ts import formBindingData from ‘@ohos.app.form.formBindingData’; import Want from ‘@ohos.app.ability.Want’; import FormExtensionAbility from ‘@ohos.app.form.FormExtensionAbility’;

export default class EntryFormAbility extends FormExtensionAbility { onAddForm(want: Want) { let formData: Record = {}; let proxies: formBindingData.ProxyData[] = [ { “key”: “detail”, “subscriberId”: “11” } ] let formBinding = formBindingData.createFormBindingData(formData); formBinding[“proxies”] = proxies; return formBinding; } }


- 在[卡片页面文件](https://www.seaxiang.com/blog/bf5769e5dfc843fbb418915202665d5c)中,通过LocalStorage变量获取订阅到的数据,LocalStorage绑定了一个字符串,以key:value的键值对格式来刷新卡片订阅数据,其中key必须与卡片提供方订阅的key保持一致。示例中,通过'detail'获取订阅的数据,并在Text组件显示。
  ```ts
  let storage = new LocalStorage();
  @Entry(storage)
  @Component
  struct Index {
    @LocalStorageProp('detail') detail: string = '加载中...';

    build() {
      Row() {
        Column() {
          Text(this.detail)
            .fontSize('12vp')
            .textAlign(TextAlign.Center)
            .width('100%')
            .height('15%')
        }
  	  .width('100%')
      }
  	.height('100%')
    }
  }

卡片提供方开发步骤(持久化数据,仅对系统应用开放)

  • 配置form_config.json文件中的dataProxyEnabled字段为true,以启用卡片代理刷新功能。

    {
    "forms": [
      {
        "name": "widget",
        "description": "This is a service widget.",
        "src": "./ets/widget/pages/WidgetCard.ets",
        "uiSyntax": "arkts",
        "window": {
          "designWidth": 720,
          "autoDesignWidth": true
        },
        "colorMode": "auto",
        "isDefault": true,
        "updateEnabled": true,
        "scheduledUpdateTime": "10:30",
        "defaultDimension": "2*2",
        "supportDimensions": ["2*2"],
        "dataProxyEnabled": true // 使能数据代理功能
      }
    ]
    }

  • onAddForm回调中添加订阅模板addTemplate,通过模板谓词告诉数据库订阅的数据条件。然后配置订阅信息proxyData,并通过formBinding返回给卡片管理服务。示例中将谓词设置为"list" : "select type from TBL00 limit 0,1",表示从TBL00数据库中获取type列的第一条数据,数据将会以{"list":[{"type":"value0"}]}格式返回到卡片页面代码widgets.abc中。

说明:

  • key的取值是uri,依赖于数据发布方定义。
  • subscriberId可自定义,addTemplate中的subscriberId参数与proxies.subscriberId保持一致即可。 “`ts import formBindingData from ‘@ohos.app.form.formBindingData’; import FormExtensionAbility from ‘@ohos.app.form.FormExtensionAbility’; import dataShare from ‘@ohos.data.dataShare’; import Want from ‘@ohos.app.ability.Want’;

let dataShareHelper: dataShare.DataShareHelper; export default class EntryFormAbility extends FormExtensionAbility { onAddForm(want: Want) { let template: dataShare.Template = { predicates: { “list”: “select type from TBL00 limit 0,1” }, scheduler: “” } let subscriberId: string = “111”; dataShare.createDataShareHelper(this.context, “datashareproxy://com.example.myapplication”, { isProxy: true }).then((data: dataShare.DataShareHelper) => { dataShareHelper = data; dataShareHelper.addTemplate(“datashareproxy://com.example.myapplication/test”, subscriberId, template); })

  let formData: Record<string, Object> = {};
  let proxies: formBindingData.ProxyData[] = [
    {
      "key": "datashareproxy://com.example.myapplication/test",
      "subscriberId": subscriberId
    }
  ]
  let formBinding = formBindingData.createFormBindingData(formData);
  formBinding["proxies"] = proxies;

  return formBinding;
}

} “`

  • 卡片页面文件中,通过LocalStorage变量获取订阅到的数据,LocalStorage绑定了一个字符串,以key:value的键值对格式来刷新卡片订阅数据,其中key必须与卡片提供方订阅的key保持一致。示例中,通过’list’获取订阅的数据,并把第一个元素的值显示在Text组件上。

    let storage = new LocalStorage();
    @Entry(storage)
    @Component
    struct WidgetCard {
    readonly ACTION_TYPE: string = 'router';
    readonly ABILITY_NAME: string = 'EntryAbility';
    readonly MESSAGE: string = 'add detail';
    readonly FULL_WIDTH_PERCENT: string = '100%';
    readonly FULL_HEIGHT_PERCENT: string = '100%';
    @LocalStorageProp('list') list: Record<string, string>[] = [{"type": "a"}];


    build() {
      Row() {
        Column() {
          Text((this.list[0]["type"]))
            .fontSize($r('app.float.font_size'))
        }
        .width(this.FULL_WIDTH_PERCENT)
      }
      .height(this.FULL_HEIGHT_PERCENT)
      .onClick(() => {
        postCardAction(this, {
          "action": this.ACTION_TYPE,
          "abilityName": this.ABILITY_NAME,
          "params": {
            "message": this.MESSAGE
          }
        })
      })
    }
    }


数据提供方开发步骤

参考数据管理开发指南。

相关实例

针对卡片代理开发,有以下相关实例可供参考:
