图标

图标是操作系统与用户界面关键的视觉元素之一。图标应当具备直接识别关键信息或语义的特质,帮助用户轻松辨别图标所代表的含义。为了保证用户在不同的设备中视觉体验的一致性,在图标的设计上应当保持应用图标的元素一致,再根据不同的设备匹配对应的图标背板以适应于各种场景。除此之外,图标在颜色的使用上应当遵循符合人因的色彩规则,满足用户阅读的舒适度以及整体界面的和谐程度。对于面状图标与线状图标的使用也应当遵循系统的设计规则,两种样式使用同一种图形结构,降低用户阅读时再次识别的成本。

zh-cn_image_0000001517612980

设计原则

OpenHarmony系统图标追求精致简约、独特考究的设计原则,主要运用几何型塑造图形,精简线条的结构,精准把握比例关系。在造型和隐喻上增加年轻化的设计语言,使整体风格更加年轻时尚。避免尖锐直角的使用,在情感表达上给用户传递出亲近、友好的视觉体验。

精致简约
独特考究
脱胎于几何形状,精简的线条,精确控制比例和结构位置。 运用开口细节交代线条的穿插和叠压关系,所形成的负型巧妙的体现结构产生的阴影和空间感。
zh-cn_image_0000001559920864.png zh-cn_image_0000001559601332.png

图标样式

系统图标根据不同场景使用描边图形与填充图形两种样式,两种样式使用同一结构图形,使他们看起来具有一致的视觉体验。
图标根据不同的使用场景,分为单色图标和双色图标,单色图标用于系统界面中辅助表达基础功能。 |zh-cn_image_0000001610200817|zh-cn_image_0000001559442068| |——–|——–| |描边图形|填充图形|

双色图标是基于填充图形样式做的多彩双色效果,多用于需要突出或强调功能的场景。 | zh-cn_image_0000001610401157| zh-cn_image_0000001610280813| |——–|——–| |状态图标-关|状态图标-开| |zh-cn_image_0000001609961253|zh-cn_image_0000001559760964| |功能型入口图标|运营类入口图标|

图形大小布局

系统图标设计以 24vp 为标准尺寸,中央 22vp 为图标主要绘制区域,上下左右各留 1vp 作为空隙。

zh-cn_image_0000001559920868 zh-cn_image_0000001559601336
活动区域 Living area 空隙区域 Space area

关键形状

关键线的形状是网格的基础。利用这些核心形状做为向导,即可使整个产品相关的图标保持一致的视觉比例及体量。

zh-cn_image_0000001610200821 zh-cn_image_0000001559442072
正方形
宽高 20vp
圆形
直径 22vp
zh-cn_image_0000001610401161 zh-cn_image_0000001610280817
横长方形
宽 22vp
高 18vp
竖长方形
宽 18vp
高 22vp

额外视觉重量

若图标形状特殊,需要添加额外的视觉重量实现整体图标体量平衡,绘制区域可以延伸到空隙区域内,但图标整体仍应保持在24vp大小的范围之内。

zh-cn_image_0000001609961257 zh-cn_image_0000001559760968.png

图形重心 找准图标视觉重心,使其在图标区域中心;允许在保证图标重心稳定的情况下,图标部分超出绘制活动范围,延伸至间隙区域内。 |zh-cn_image_0000001559920872|zh-cn_image_0000001610200829| |——–|——–| |绿色
推荐|红色
不推荐|

图形特征

  1. 描边粗细:1.5vp

  2. 终点样式:圆头

  3. 外圆角:4vp,内圆角:2.5vp

  4. 断口宽度:1vp

画板

zh-cn_image_0000001610280821 切断定义
1. 切断效果,保留上方的切断留白,下方保留连接
2. 断口宽度:1vp
3. 切断面应保持平直的被切效果
4. 斜线从左上至右下,角度为45°

图形叠加

两个图形的叠加使用,表示群、组、集的概念。 图形与图形之间需留出1vp的间隙 |zh-cn_image_0000001609961261| zh-cn_image_0000001559920876| |——–|——–| |绿色
推荐|红色
不推荐|

图形间隙的拐角处同样需要添加3.5vp内圆角

zh-cn_image_0000001610200833 zh-cn_image_0000001610401169
绿色
推荐
红色
不推荐

图标资源命名规则

命名逻辑顺序样例: ic_模块_功能_位置_颜色_状态_数字

ic_模块_功能,为必选项;位置_颜色_状态_数字,可根据实际情况选填。

注: 资源名要求全部为小写字母,长字段可以尽量用缩写,命名中不能有空格,不同字段之间以“_”分隔。

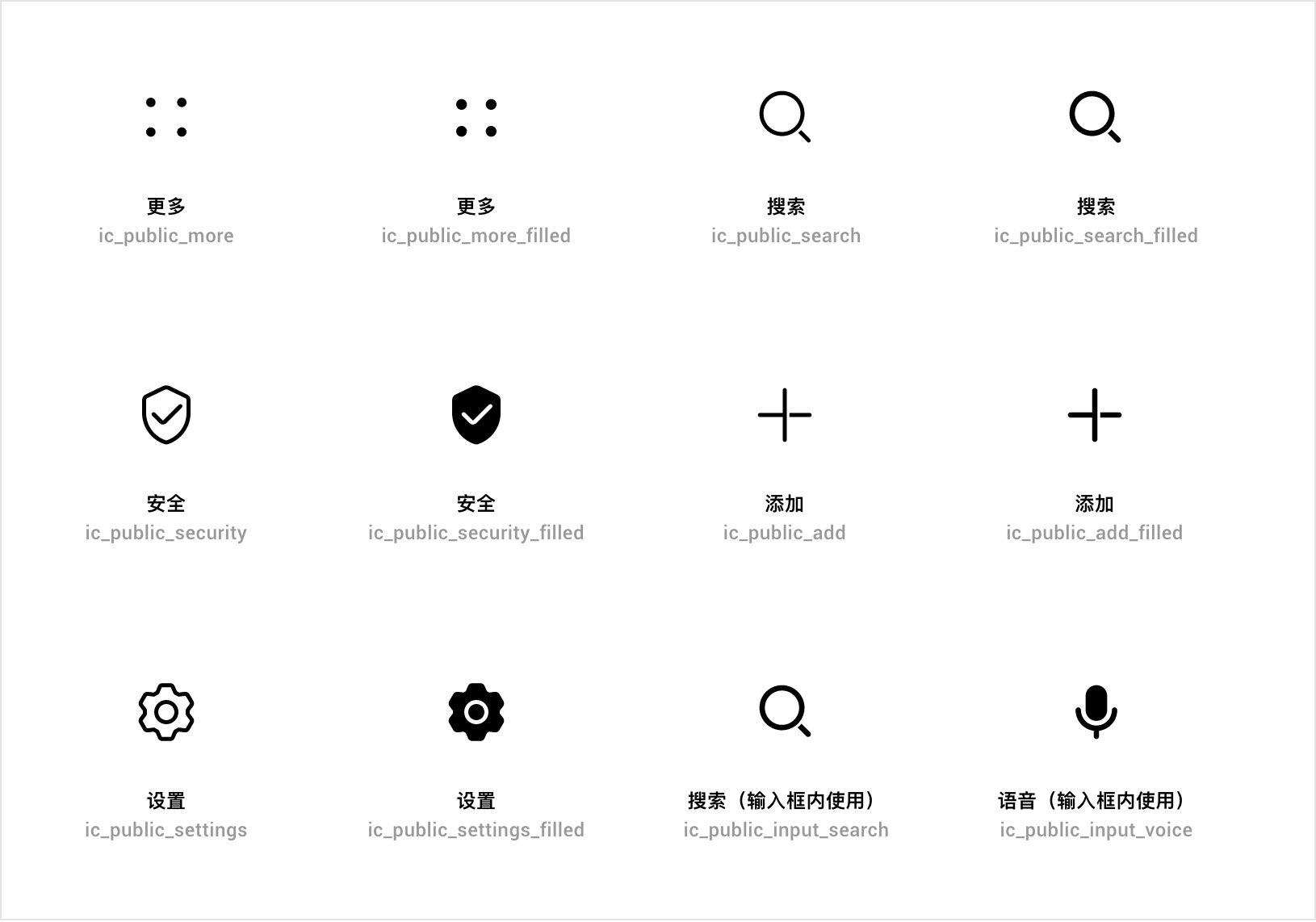

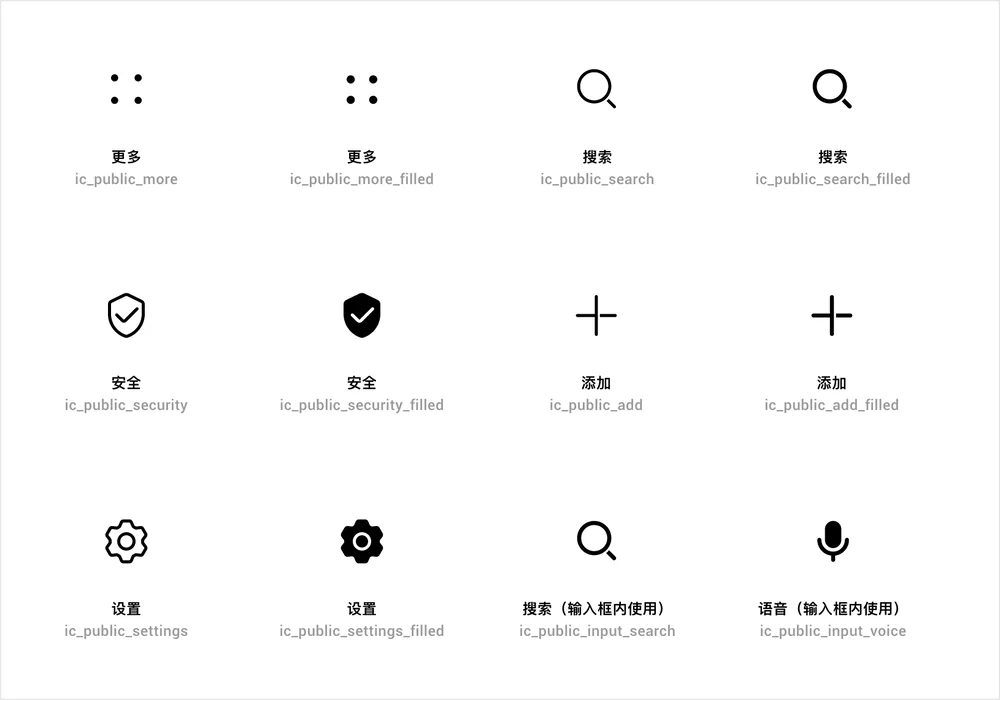

zh-cn_image_0000001609961265

关于OpenHarmony默认提供的图标库,详见:资源
