双路预览

相机应用通过控制相机,实现图像显示(预览)、照片保存(拍照)、视频录制(录像)等基础操作。相机开发模型为Surface模型,即应用通过Surface进行数据传递,通过ImageReceiver的surface获取拍照流的数据、通过XComponent的surface获取预览流的数据。

如果要实现双路预览,即将拍照流改为预览流,将拍照流中的surface改为预览流的surface,通过ImageReceiver的surface创建previewOutput,其余流程与拍照流和预览流一致。

详细的API说明请参考Camera API参考

约束与限制

  • 暂不支持动态添加流,即不能在没有调用session.stop的情况下,调用addOutput添加流。
  • 对ImageReceiver组件获取到的图像数据处理后,需要将对应的图像Buffer释放,确保Surface的BufferQueue正常轮转。

调用流程

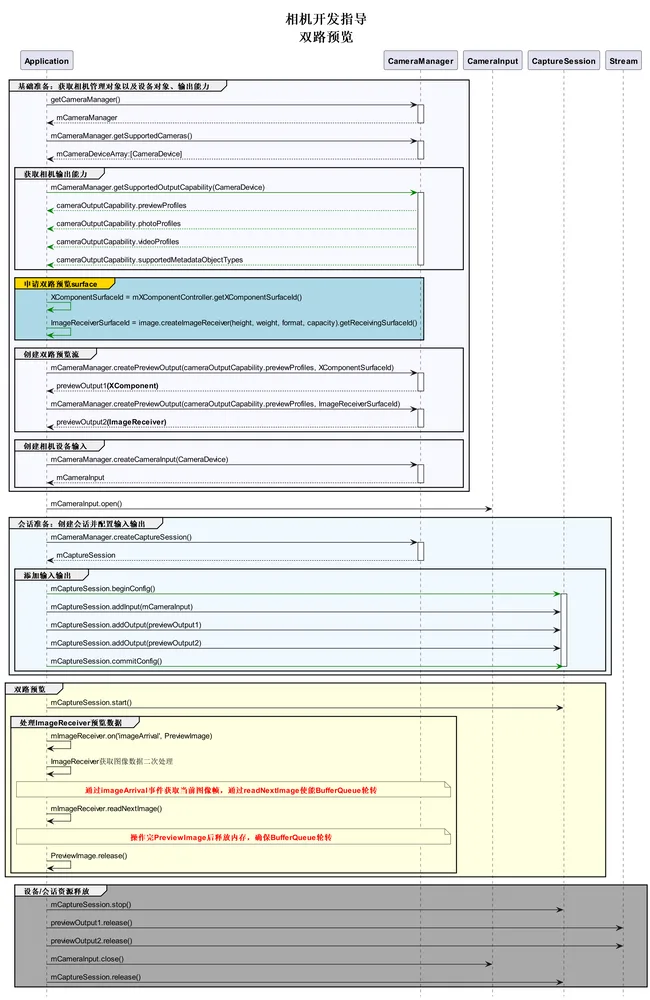

双路方案调用流程图建议如下:

dual-preview-streams-instructions

开发步骤

  1. 导入image接口。

创建双路预览流的SurfaceId,除XComponent组件的SurfaceId外,还需要使用ImageReceiver组件创建生成的SurfaceId,需要使用image模块提供的接口。

   import image from '@ohos.multimedia.image';
  1. 创建ImageReceiver组件Surface。
   async function getImageReceiverSurfaceId(): Promise<string|undefined> {
     let receiver: image.ImageReceiver = image.createImageReceiver(640, 480, 4, 8);
     console.info('before ImageReceiver check');
     let ImageReceiverSurfaceId: string|undefined = undefined;
     if (receiver !== undefined) {
       console.info('ImageReceiver is ok');
       let ImageReceiverSurfaceId: string = await receiver.getReceivingSurfaceId();
       console.info(`ImageReceived id: ${ImageReceiverSurfaceId}`);
     } else {
       console.info('ImageReceiver is not ok');
     }
     return ImageReceiverSurfaceId;
   }
  1. 创建XComponent组件Surface。

可参考相机预览指导文档

   //xxx.ets
   // 创建XComponentController
   @Component
   struct XComponentPage {
     // 创建XComponentController
     mXComponentController: XComponentController = new XComponentController;

     build() {
       Flex() {
         // 创建XComponent
         XComponent({
           id: '',
           type: 'surface',
           libraryname: '',
           controller: this.mXComponentController
         })
           .onLoad(() => {
             // 设置Surface宽高(1920*1080),预览尺寸设置参考前面 previewProfilesArray 获取的当前设备所支持的预览分辨率大小去设置
             this.mXComponentController.setXComponentSurfaceSize({surfaceWidth:1920,surfaceHeight:1080});
             // 获取Surface ID
             let surfaceId: string = this.mXComponentController.getXComponentSurfaceId();
           })
           .width('1920px')
           .height('1080px')
       }
     }
   }
  1. 实现双路预览。

将步骤2、3生成的两路SurfaceId通过createPreviewOutput方法传递到相机服务,创建两路预览流,其余流程按照正常预览流程开发。

   import camera from '@ohos.multimedia.camera';

   async function createDualChannelPreview(cameraManager: camera.CameraManager, XComponentSurfaceId: string, receiver: image.ImageReceiver): Promise<void> {
     let camerasDevices: Array<camera.CameraDevice> = cameraManager.getSupportedCameras(); // 获取支持的相机设备对象

     // 获取profile对象
     let profiles: camera.CameraOutputCapability = cameraManager.getSupportedOutputCapability(camerasDevices[0]); // 获取对应相机设备profiles
     let previewProfiles: Array<camera.Profile> = profiles.previewProfiles;

     // 预览流1
     let previewProfilesObj: camera.Profile = previewProfiles[0];

     // 预览流2
     let previewProfilesObj2: camera.Profile = previewProfiles[0];

     // 创建 预览流1 输出对象
     let previewOutput: camera.PreviewOutput = cameraManager.createPreviewOutput(previewProfilesObj, XComponentSurfaceId);

     // 创建 预览流2 输出对象
     let imageReceiverSurfaceId: string = await receiver.getReceivingSurfaceId();
     let previewOutput2: camera.PreviewOutput = cameraManager.createPreviewOutput(previewProfilesObj2, imageReceiverSurfaceId);

     // 创建cameraInput对象
     let cameraInput: camera.CameraInput = cameraManager.createCameraInput(camerasDevices[0]);

     // 打开相机
     await cameraInput.open();

     // 会话流程
     let captureSession: camera.CaptureSession = cameraManager.createCaptureSession();

     // 开始配置会话
     captureSession.beginConfig();

     // 把CameraInput加入到会话
     captureSession.addInput(cameraInput);

     // 把 预览流1 加入到会话
     captureSession.addOutput(previewOutput);

     // 把 预览流2 加入到会话
     captureSession.addOutput(previewOutput2);

     // 提交配置信息
     await captureSession.commitConfig();

     // 会话开始
     await captureSession.start();
   }
  1. 通过ImageReceiver实时获取预览图像。

通过ImageReceiver组件中imageArrival事件监听获取底层返回的图像数据,详细的API说明请参考Image API参考

   import { BusinessError } from '@ohos.base';

   function onImageArrival(receiver: image.ImageReceiver): void {
     receiver.on('imageArrival', () => {
       receiver.readNextImage((err: BusinessError, nextImage: image.Image) => {
         if (err||nextImage === undefined) {
           return;
         }
         nextImage.getComponent(image.ComponentType.JPEG, (err: BusinessError, imgComponent: image.Component) => {
           if (err||imgComponent === undefined) {
             return;
           }
           if (imgComponent.byteBuffer as ArrayBuffer) {
             // do something...
           } else {
             return;
           }
         })
       })
     })
   }
