SPI

概述

功能简介

SPI即串行外设接口（Serial Peripheral Interface），是一种高速的，全双工，同步的通信总线。SPI是由Motorola公司开发，用于在主设备和从设备之间进行通信。

运作机制

在HDF框架中，SPI的接口适配模式采用独立服务模式（如图1所示），在这种模式下，每一个设备对象会独立发布一个设备服务来处理外部访问，设备管理器收到API的访问请求之后，通过提取该请求的参数，达到调用实际设备对象的相应内部方法的目的。独立服务模式可以直接借助HDFDeviceManager的服务管理能力，但需要为每个设备单独配置设备节点，若设备过多可能增加内存占用。

独立服务模式下，核心层不会统一发布一个服务供上层使用，因此这种模式下驱动要为每个控制器发布一个服务，具体表现为：

驱动适配者需要实现HdfDriverEntry的Bind钩子函数以绑定服务。
device_info.hcs文件中deviceNode的policy字段为1或2，不能为0。

图 1 SPI独立服务模式结构图

SPI独立服务模式结构图

SPI模块各分层作用：

接口层提供打开SPI设备、SPI写数据、SPI读数据、SPI传输、配置SPI设备属性、获取SPI设备属性、关闭SPI设备的接口。
核心层主要提供SPI控制器的添加、移除以及管理的能力，通过钩子函数与适配层交互。
适配层主要是将钩子函数的功能实例化，实现具体的功能。

SPI以主从方式工作，通常有一个主设备和一个或者多个从设备。主设备和从设备之间一般用4根线相连，它们分别是：

SCLK：时钟信号，由主设备产生；
MOSI：主设备数据输出，从设备数据输入；
MISO：主设备数据输入，从设备数据输出；
CS：片选，从设备使能信号，由主设备控制。

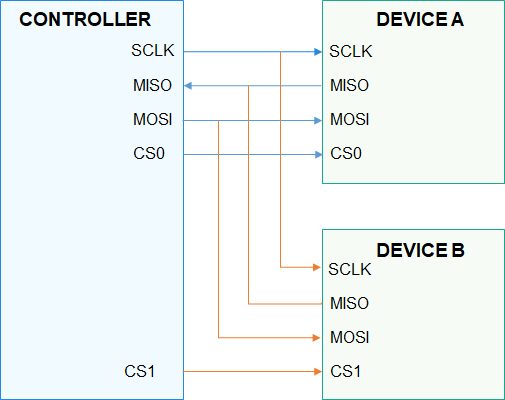

一个主设备和两个从设备的连接示意图如图2所示，Device A和Device B共享主设备的SCLK、MISO和MOSI三根引脚，Device A的片选CS0连接主设备的CS0，Device B的片选CS1连接主设备的CS1。

图 2 SPI主从设备连接示意图

SPI主从设备连接示意图

SPI通信通常由主设备发起，通过以下步骤完成一次通信：
1. 通过CS选中要通信的从设备，在任意时刻，一个主设备上最多只能有一个从设备被选中。
2. 通过SCLK给选中的从设备提供时钟信号。
3. 基于SCLK时钟信号，主设备数据通过MOSI发送给从设备，同时通过MISO接收从设备发送的数据，完成通信。
根据SCLK时钟信号的CPOL（Clock Polarity，时钟极性）和CPHA（Clock Phase，时钟相位）的不同组合，SPI有以下四种工作模式：
- CPOL=0，CPHA=0 时钟信号idle状态为低电平，第一个时钟边沿采样数据。
- CPOL=0，CPHA=1 时钟信号idle状态为低电平，第二个时钟边沿采样数据。
- CPOL=1，CPHA=0 时钟信号idle状态为高电平，第一个时钟边沿采样数据。
- CPOL=1，CPHA=1 时钟信号idle状态为高电平，第二个时钟边沿采样数据。

开发指导

场景介绍

SPI通常用于与闪存、实时时钟、传感器以及模数/数模转换器等支持SPI协议的设备进行通信。当驱动开发者需要将SPI设备适配到OpenHarmony时，需要进行SPI驱动适配，下文将介绍如何进行SPI驱动适配。

接口说明

为了保证上层在调用SPI接口时能够正确的操作硬件，核心层在//drivers/hdf_core/framework/support/platform/include/spi/spi_core.h中定义了以下钩子函数。驱动适配者需要在适配层实现这些函数的具体功能，并与这些钩子函数挂接，从而完成接口层与核心层的交互。

SpiCntlrMethod定义：

struct SpiCntlrMethod {
    int32_t (*GetCfg)(struct SpiCntlr *cntlr, struct SpiCfg *cfg);
    int32_t (*SetCfg)(struct SpiCntlr *cntlr, struct SpiCfg *cfg);
    int32_t (*Transfer)(struct SpiCntlr *cntlr, struct SpiMsg *msg, uint32_t count);
    int32_t (*Open)(struct SpiCntlr *cntlr);
    int32_t (*Close)(struct SpiCntlr *cntlr);
};

表 1 SpiCntlrMethod结构体成员的钩子函数功能说明

成员函数	入参	返回值	功能
Transfer	cntlr：结构体指针，核心层SPI控制器。 msg：结构体指针，Spi消息。 count：uint32_t类型，消息个数。	HDF_STATUS相关状态	传输消息
SetCfg	cntlr：结构体指针，核心层SPI控制器。 cfg：结构体指针，Spi属性。	HDF_STATUS相关状态	设置控制器属性
GetCfg	cntlr：结构体指针，核心层SPI控制器。 cfg：结构体指针，Spi属性。	HDF_STATUS相关状态	获取控制器属性
Open	cntlr：结构体指针，核心层SPI控制器。	HDF_STATUS相关状态	打开SPI
Close	cntlr：结构体指针，核心层SPI控制器。	HDF_STATUS相关状态	关闭SPI

开发步骤

SPI模块适配包含以下四个步骤：

实例化驱动入口
- 实例化HdfDriverEntry结构体成员。
- 调用HDF_INIT将HdfDriverEntry实例化对象注册到HDF框架中。
配置属性文件
- 在device_info.hcs文件中添加deviceNode描述。
- 【可选】添加spi_config.hcs器件属性文件。
实例化SPI控制器对象
- 初始化SpiCntlr成员。
- 实例化SpiCntlr成员SpiCntlrMethod。

  说明：
  实例化SpiCntlr成员SpiCntlrMethod，其定义和成员说明见接口说明。
驱动调试

【可选】针对新增驱动程序，建议验证驱动基本功能，例如SPI控制状态，中断响应情况等。

开发实例

下方将以//device/soc/hisilicon/common/platform/spi/spi_hi35xx.c为示例，展示需要驱动适配者提供哪些内容来完整实现设备功能。

实例化驱动入口

驱动入口必须为HdfDriverEntry（在hdf_device_desc.h中定义）类型的全局变量，且moduleName要和device_info.hcs中保持一致。HDF框架会将所有加载的驱动的HdfDriverEntry对象首地址汇总，形成一个类似数组的段地址空间，方便上层调用。

一般在加载驱动时HDF会先调用Bind函数，再调用Init函数加载该驱动。当Init调用异常时，HDF框架会调用Release释放驱动资源并退出。

SPI驱动入口参考：
```
struct HdfDriverEntry g_hdfSpiDevice = {
    .moduleVersion = 1,
    .moduleName = "HDF_PLATFORM_SPI", //【必要且与HCS文件中里面的moduleName匹配】
    .Bind = HdfSpiDeviceBind,         // 挂接SPI模块Bind实例化
    .Init = HdfSpiDeviceInit,         // 挂接SPI模块Init实例化
    .Release = HdfSpiDeviceRelease,   // 挂接SPI模块Release实例化
};
HDF_INIT(g_hdfSpiDevice);             // 调用HDF_INIT将驱动入口注册到HDF框架中
```
配置属性文件

完成驱动入口注册之后，需要在device_info.hcs文件中添加deviceNode描述。deviceNode信息与驱动入口注册相关。本例只有一个SPI控制器，如有多个器件信息，则需要在device_info.hcs文件增加deviceNode信息,以及在spi_config.hcs文件中增加对应的器件属性。器件属性值与核心层WatchdogCntlr成员的默认值或限制范围有密切关系，比如busNum设备号，需要在watchdog_config.hcs文件中增加对应的器件属性。

独立服务模式的特点是device_info.hcs文件中设备节点代表着一个设备对象，如果存在多个设备对象，则按需添加，注意服务名与驱动私有数据匹配的关键字名称必须唯一。其中各项参数如表2所示：

表 2 device_info.hcs节点参数说明

- device_info.hcs配置参考

    ```c
    root {
        device_info {
            match_attr = "hdf_manager";
            platform :: host {
                hostName = "platform_host";
                priority = 50;
                device_spi :: device {                             // 为每一个SPI控制器配置一个HDF设备节点
                    device0 :: deviceNode {
                      policy = 2;
                      priority = 60;
                      permission = 0644;
                      moduleName = "HDF_PLATFORM_SPI";
                      serviceName = "HDF_PLATFORM_SPI_0";
                      deviceMatchAttr = "hisilicon_hi35xx_spi_0";
                    }
                    device1 :: deviceNode {
                      policy = 2;                                  // 驱动服务发布的策略，policy大于等于1（用户态可见为2，仅内核态可见为1）。
                      priority = 60;                               // 驱动启动优先级
                      permission = 0644;                           // 驱动创建设备节点权限
                      moduleName = "HDF_PLATFORM_SPI";             // 驱动名称，该字段的值必须和驱动入口结构的moduleName值一致。
                      serviceName = "HDF_PLATFORM_SPI_1";          // 驱动对外发布服务的名称，必须唯一，必须要按照HDF_PLATFORM_SPI_1的格式，X为SPI控制器编号。
                      deviceMatchAttr = "hisilicon_hi35xx_spi_1";  // 驱动私有数据匹配的关键字，必须和驱动私有数据配置表中的match_attr值一致。
                    }
                    ......                                         // 如果存在多个SPI设备时【必须】添加节点，否则不用
                }
            }
        }
    }
    ```

- spi_config.hcs配置参考


    ```c
    root {
        platform {
            spi_config {                                   // 每一个SPI控制器配置私有数据
                template spi_controller {                  // 模板公共参数，继承该模板的节点如果使用模板中的默认值，则节点字段可以缺省。
                    serviceName = "";
                    match_attr = "";
                    transferMode = 0;                      // 数据传输模式：中断传输(0)、流控传输(1)、DMA传输(2)
                    busNum = 0;                            // 总线号
                    clkRate = 100000000;
                    bitsPerWord = 8;                       // 传输位宽
                    mode = 19;                             // SPI 数据的输入输出模式
                    maxSpeedHz = 0;                        // 最大时钟频率
                    minSpeedHz = 0;                        // 最小时钟频率
                    speed = 2000000;                       // 当前消息传输速度
                    fifoSize = 256;                        // FIFO大小
                    numCs = 1;                             // 片选号
                    regBase = 0x120c0000;                  // 地址映射需要
                    irqNum = 100;                          // 中断号
                    REG_CRG_SPI = 0x120100e4;              // CRG_REG_BASE(0x12010000) + 0x0e4
                    CRG_SPI_CKEN = 0;
                    CRG_SPI_RST = 0;
                    REG_MISC_CTRL_SPI = 0x12030024;        // MISC_REG_BASE(0x12030000) + 0x24
                    MISC_CTRL_SPI_CS = 0;
                    MISC_CTRL_SPI_CS_SHIFT = 0;
                }
                controller_0x120c0000 :: spi_controller {
                    busNum = 0;                            // 【必要】总线号
                    CRG_SPI_CKEN = 0x10000;                // (0x1 << 16) 0:close clk, 1:open clk
                    CRG_SPI_RST = 0x1;                     // (0x1 << 0) 0:cancel reset, 1:reset
                    match_attr = "hisilicon_hi35xx_spi_0"; // 【必要】需要和device_info.hcs中的deviceMatchAttr值一致
                }
                controller_0x120c1000 :: spi_controller {
                    busNum = 1;
                    CRG_SPI_CKEN = 0x20000;                // (0x1 << 17) 0:close clk, 1:open clk
                    CRG_SPI_RST = 0x2;                     // (0x1 << 1) 0:cancel reset, 1:reset
                    match_attr = "hisilicon_hi35xx_spi_1";
                    regBase = 0x120c1000;                  // 【必要】地址映射需要
                    irqNum = 101;                          // 【必要】中断号
                }
                ......                                     // 如果存在多个SPI设备时【必须】添加节点，否则不用
            }
        }
    }
    ```

    需要注意的是，新增spi_config.hcs配置文件后，必须在hdf.hcs文件中将其包含，否则配置文件无法生效。

    例如：本例中spi_config.hcs所在路径为device/soc/hisilicon/hi3516dv300/sdk_liteos/hdf_config/spi/spi_config.hcs，则必须在产品对应的hdf.hcs中添加如下语句：

    ```c
    #include "../../../../device/soc/hisilicon/hi3516dv300/sdk_liteos/hdf_config/spi/spi_config.hcs" // 配置文件相对路径
    ```

实例化SPI控制器对象

完成属性文件配置之后，下一步就是以核心层SpiCntlr对象的初始化为核心，包括驱动适配者自定义结构体（传递参数和数据），实例化SpiCntlr成员SpiCntlrMethod（让用户可以通过接口来调用驱动底层函数），实现HdfDriverEntry成员函数（Bind、Init、Release）。

自定义结构体参考

从驱动的角度看，自定义结构体是参数和数据的载体，而且spi_config.hcs文件中的数值会被HDF读入并通过DeviceResourceIface来初始化结构体成员，一些重要数值也会传递给核心层对象，例如设备号、总线号等。

// 对应于spi_config.hcs中的参数
struct Pl022 {
    struct SpiCntlr *cntlr;
    struct DListHead deviceList;
    struct OsalSem sem;
    volatile unsigned char *phyBase;
    volatile unsigned char *regBase;
    uint32_t irqNum;
    uint32_t busNum;
    uint32_t numCs;
    uint32_t curCs;
    uint32_t speed;
    uint32_t fifoSize;
    uint32_t clkRate;
    uint32_t maxSpeedHz;
    uint32_t minSpeedHz;
    uint32_t regCrg;
    uint32_t clkEnBit;
    uint32_t clkRstBit;
    uint32_t regMiscCtrl;
    uint32_t miscCtrlCsShift;
    uint32_t miscCtrlCs;
    uint16_t mode;
    uint8_t bitsPerWord;
    uint8_t transferMode;
};


// SpiCntlr是核心层控制器结构体，其中的成员在Init函数中会被赋值。
struct SpiCntlr {
    struct IDeviceIoService service;
    struct HdfDeviceObject *device;
    uint32_t busNum;
    uint32_t numCs;
    uint32_t curCs;
    struct OsalMutex lock;
    struct SpiCntlrMethod *method;
    struct DListHead list;
    void *priv;
};

SpiCntlr成员钩子函数结构体SpiCntlrMethod的实例化。

// spi_hi35xx.c中的示例：钩子函数的实例化
struct SpiCntlrMethod g_method = {
    .Transfer = Pl022Transfer,
    .SetCfg = Pl022SetCfg,
    .GetCfg = Pl022GetCfg,
    .Open = Pl022Open,
    .Close = Pl022Close,
};

Bind函数参考

入参：

HdfDeviceObject是整个驱动对外提供的接口参数，具备HCS配置文件的信息。

返回值：

HDF_STATUS相关状态。

函数说明：

将SpiCntlr对象同HdfDeviceObject进行了关联。

static int32_t HdfSpiDeviceBind(struct HdfDeviceObject *device)
{
    ......
    return (SpiCntlrCreate(device) == NULL) ? HDF_FAILURE : HDF_SUCCESS;
}


struct SpiCntlr *SpiCntlrCreate(struct HdfDeviceObject *device)
{
    struct SpiCntlr *cntlr = NULL;                            // 创建核心层SpiCntlr对象
    ......
    cntlr = (struct SpiCntlr *)OsalMemCalloc(sizeof(*cntlr)); // 分配内存
    ......
    cntlr->device = device;                                   // 使HdfDeviceObject与SpiCntlr可以相互转化的前提
    device->service = &(cntlr->service);                      // 使HdfDeviceObject与SpiCntlr可以相互转化的前提
    (void)OsalMutexInit(&cntlr->lock);                        // 锁初始化
    DListHeadInit(&cntlr->list);                              // 添加对应的节点
    cntlr->priv = NULL;
    return cntlr;
}

Init函数开发参考

入参：

HdfDeviceObject是整个驱动对外提供的接口参数，具备HCS配置文件的信息。

返回值：

HDF_STATUS相关状态（表3为部分展示，如需使用其他状态，可参考//drivers/hdf_core/interfaces/inner_api/utils/hdf_base.h中HDF_STATUS定义）。

表 3 HDF_STATUS相关状态说明

函数说明：


初始化自定义结构体对象，初始化SpiCntlr成员。


```c
static int32_t HdfSpiDeviceInit(struct HdfDeviceObject *device)
{
    int32_t ret;
    struct SpiCntlr *cntlr = NULL;
    ......
    cntlr = SpiCntlrFromDevice(device); // 这里有HdfDeviceObject到SpiCntlr的强制转换，通过service成员，赋值见Bind函数。
                                        // return (device == NULL) ? NULL : (struct SpiCntlr *)device->service;
    ......
    ret = Pl022Init(cntlr, device);     // 【必要】实例化驱动适配者自定义操作对象，示例见下。
    ......
    ret = Pl022Probe(cntlr->priv);
    ......
    return ret;
}


static int32_t Pl022Init(struct SpiCntlr *cntlr, const struct HdfDeviceObject *device)
{
    int32_t ret;
    struct Pl022 *pl022 = NULL;
    ......
    pl022 = (struct Pl022 *)OsalMemCalloc(sizeof(*pl022)); // 申请内存
    ......
    ret = SpiGetBaseCfgFromHcs(pl022, device->property);   // 初始化busNum、numCs、speed、fifoSize、clkRate、mode、bitsPerWord、transferMode参数值。
    ......
    ret = SpiGetRegCfgFromHcs(pl022, device->property);    // 初始化regBase、phyBase、irqNum、regCrg、clkEnBit、clkRstBit、regMiscCtrl、regMiscCtrl、 miscCtrlCs、miscCtrlCsShift参数值。
    ......
    // 计算最大、最小速度对应的频率。
    pl022->maxSpeedHz = (pl022->clkRate) / ((SCR_MIN + 1) * CPSDVSR_MIN);
    pl022->minSpeedHz = (pl022->clkRate) / ((SCR_MAX + 1) * CPSDVSR_MAX);
    DListHeadInit(&pl022->deviceList); // 初始化DList链表
    pl022->cntlr = cntlr;              // 使Pl022与SpiCntlr可以相互转化的前提
    cntlr->priv = pl022;               // 使Pl022与SpiCntlr可以相互转化的前提
    cntlr->busNum = pl022->busNum;     // 给SpiCntlr的busNum赋值
    cntlr->method = &g_method;         // SpiCntlrMethod的实例化对象的挂载
    ......
    ret = Pl022CreatAndInitDevice(pl022);
    if (ret != 0) {
        Pl022Release(pl022);           // 初始化失败则释放Pl022对象
        return ret;
    }
    return 0;
}
```

Release函数开发参考

入参：

HdfDeviceObject是整个驱动对外提供的接口参数，具备HCS配置文件的信息。

返回值：

无。

函数说明：

释放内存和删除控制器，该函数需要在驱动入口结构体中赋值给Release接口，当HDF框架调用Init函数初始化驱动失败时，可以调用Release释放驱动资源。

说明：
所有强制转换获取相应对象的操作前提是在Init函数中具备对应赋值的操作。

static void HdfSpiDeviceRelease(struct HdfDeviceObject *device)
{
    struct SpiCntlr *cntlr = NULL;
    ......
    cntlr = SpiCntlrFromDevice(device);             // 这里有HdfDeviceObject到SpiCntlr的强制转换，通过service成员，赋值见Bind函数
                                                    // return (device==NULL) ?NULL:(struct SpiCntlr *)device->service;
    ......
    if (cntlr->priv != NULL) {
        Pl022Remove((struct Pl022 *)cntlr->priv);   // 这里有SpiCntlr到Pl022的强制转换
    }
    SpiCntlrDestroy(cntlr);                         // 释放Pl022对象
}
