自动化测试框架使用指导

概述

OpenHarmony的自动化测试框架arkxtest，作为工具集的重要组成部分，支持JS/TS语言的单元测试框架(JsUnit)及UI测试框架(UiTest)。
JsUnit提供单元测试用例执行能力，提供用例编写基础接口，生成对应报告，用于测试系统或应用接口。
UiTest通过简洁易用的API提供查找和操作界面控件能力，支持用户开发基于界面操作的自动化测试脚本。本指南介绍了测试框架的主要功能、实现原理、环境准备，以及测试脚本编写和执行等内容。

实现原理

测试框架分为单元测试框架和UI测试框架。
单元测试框架是测试框架的基础底座，提供了最基本的用例识别、调度、执行及结果汇总的能力。
UI测试框架主要对外提供了UiTest API供开发人员在对应测试场景调用，而其脚本的运行基础仍是单元测试框架。

单元测试框架

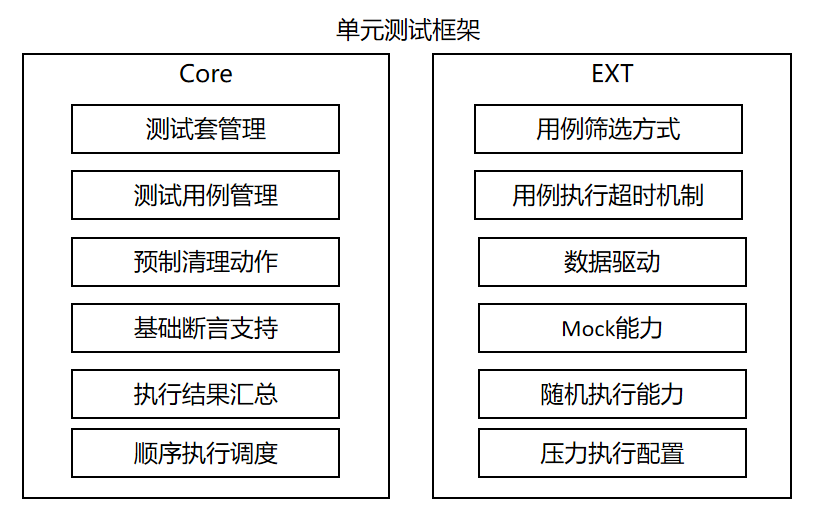

图1.单元测试框架主要功能

图2.脚本基础流程运行图

说明：

单元测试框架中的函数具体含义请参考函数定义。

UI测试框架

图3.UI测试框架主要功能

约束与限制

• UI测试框架的能力在OpenHarmony 3.1 release版本之后方可使用，历史版本不支持使用。

• 单元测试框架的部分能力与其版本有关，具体能力与版本匹配信息可见代码仓中的文档介绍。

环境准备

环境要求

OpenHarmony自动化脚本的编写主要基于DevEco Studio，并建议使用3.0之后的版本进行脚本编写。

脚本执行需要PC连接OpenHarmony设备，如RK3568开发板等。

搭建环境

DevEco Studio可参考其官网介绍进行下载，并进行相关的配置动作。

新建和编写测试脚本

新建测试脚本

1. 在DevEco Studio中新建应用开发工程，其中ohos目录即为测试脚本所在的目录。
2. 在工程目录下打开待测试模块下的ets文件，将光标置于代码中任意位置，单击右键 > Show Context Actions > Create Ohos Test或快捷键Alt+enter > Create Ohos Test创建测试类，更多指导请参考DevEco Studio中指导。

编写单元测试脚本

本章节主要描述单元测试框架支持能力，以及能力的使用方法。

在单元测试框架，测试脚本需要包含如下基本元素:

1、依赖导包，以便使用依赖的测试接口。

2、测试代码编写，主要编写测试代码的相关逻辑，如接口调用等。

3、断言接口调用，设置测试代码中的检查点，如无检查点，则不可认为一个完整的测试脚本。

如下示例代码实现的场景是：启动测试页面，检查设备当前显示的页面是否为预期页面。

import { describe, it, expect } from '@ohos/hypium';
import abilityDelegatorRegistry from '@ohos.app.ability.abilityDelegatorRegistry';
import { BusinessError } from '@ohos.base';
import UIAbility from '@ohos.app.ability.UIAbility';

const delegator = abilityDelegatorRegistry.getAbilityDelegator()
function sleep(time: number) {
  return new Promise<void>((resolve: Function) => setTimeout(resolve, time));
}
export default function abilityTest() {
    describe('ActsAbilityTest', () =>{
    it('testUiExample',0, async (done: Function) => {
      console.info("uitest: TestUiExample begin");
      //start tested ability
      await delegator.executeShellCommand('aa start -b com.ohos.uitest -a EntryAbility').then((result: abilityDelegatorRegistry.ShellCmdResult) =>{
        console.info('Uitest, start ability finished:' + result)
      }).catch((err: BusinessError) => {
        console.info('Uitest, start ability failed: ' + err)
      })
      await sleep(1000);
      //check top display ability
      await delegator.getCurrentTopAbility().then((Ability: UIAbility)=>{
        console.info("get top ability");
        expect(Ability.context.abilityInfo.name).assertEqual('EntryAbility');
      })
      done();
    })
  })
}

编写UI测试脚本

本章节主要介绍UI测试框架支持能力，以及对应能力API的使用方法。
UI测试基于单元测试，UI测试脚本在单元测试脚本上增加了对UiTest接口（提供链接）调用，进而完成对应的测试活动。
如下的示例代码是在上面的单元测试脚本基础上增量编写，实现的是在启动的应用页面上进行点击操作，然后检测当前页面变化是否为预期变化。

1.增加依赖导包。

import { Driver, ON } from '@ohos.UiTest'

2.编写具体测试代码。

import { describe, it, expect } from '@ohos/hypium';
import abilityDelegatorRegistry from '@ohos.app.ability.abilityDelegatorRegistry';
import { Driver, ON } from '@ohos.UiTest'
import { BusinessError } from '@ohos.base';
import UIAbility from '@ohos.app.ability.UIAbility';

const delegator: abilityDelegatorRegistry.AbilityDelegator = abilityDelegatorRegistry.getAbilityDelegator()
function sleep(time: number) {
  return new Promise<void>((resolve: Function) => setTimeout(resolve, time));
}
export default function abilityTest() {
  describe('ActsAbilityTest', () => {
    it('testUiExample',0, async (done: Function) => {
      console.info("uitest: TestUiExample begin");
      //start tested ability
      await delegator.executeShellCommand('aa start -b com.ohos.uitest -a EntryAbility').then((result: abilityDelegatorRegistry.ShellCmdResult) =>{
        console.info('Uitest, start ability finished:' + result)
      }).catch((err: BusinessError) => {
        console.info('Uitest, start ability failed: ' + err)
      })
      await sleep(1000);
      //check top display ability
      await delegator.getCurrentTopAbility().then((Ability: UIAbility)=>{
        console.info("get top ability");
        expect(Ability.context.abilityInfo.name).assertEqual('EntryAbility');
      })
      //ui test code
      //init driver
      let driver = await Driver.create();
      await driver.delayMs(1000);
      //find button on text 'Next'
      let button = await driver.findComponent(ON.text('Next'));
      //click button
      await button.click();
      await driver.delayMs(1000);
      //check text
      await driver.assertComponentExist(ON.text('after click'));
      await driver.pressBack();
      done();
    })
  })
}

执行测试脚本

DevEco Studio执行

通过点击按钮执行，当前支持以下执行方式：

1、测试包级别执行，即执行测试包内的全部用例。

2、测试套级别执行，即执行describe方法中定义的全部测试用例。

3、测试方法级别执行，即执行指定it方法也就是单条测试用例。

查看测试结果

测试执行完毕后可直接在DevEco Studio中查看测试结果，如下图示例所示：

查看测试用例覆盖率

执行完测试用例后可以查看测试用例覆盖率，具体操作请参考OpenHarmony Test代码覆盖率统计

CMD执行

将应用测试包安装到测试设备上，在cmd窗口中执行aa命令，完成对用例测试。

说明：

使用cmd的方式，需要配置好hdc相关的环境变量。

aa test命令执行配置参数

框架当前支持多种用例执行方式，通过上表中的-s参数后的配置键值对参数传入触发，如下表所示。

cmd窗口执行test命令

• 打开cmd窗口
• 执行 aa test 命令

示例代码1：执行所有测试用例。

 hdc shell aa test -b xxx -p xxx -s unittest OpenHarmonyTestRunner

示例代码2：执行指定的describe测试套用例，指定多个需用逗号隔开。

  hdc shell aa test -b xxx -p xxx -s unittest OpenHarmonyTestRunner -s class s1,s2

示例代码3：执行指定测试套中指定的用例，指定多个需用逗号隔开。

  hdc shell aa test -b xxx -p xxx -s unittest OpenHarmonyTestRunner -s class testStop#stop_1,testStop1#stop_0

示例代码4：执行指定除配置以外的所有的用例，设置不执行多个测试套需用逗号隔开。

  hdc shell aa test -b xxx -p xxx -s unittest OpenHarmonyTestRunner -s notClass testStop

示例代码5：执行指定it名称的所有用例，指定多个需用逗号隔开。

  hdc shell aa test -b xxx -p xxx -s unittest OpenHarmonyTestRunner -s itName stop_0

示例代码6：用例执行超时时长配置。

  hdc shell aa test -b xxx -p xxx -s unittest OpenHarmonyTestRunner  -s timeout 15000

示例代码7：用例以breakOnError模式执行用例。

  hdc shell aa test -b xxx -p xxx -s unittest OpenHarmonyTestRunner   -s breakOnError true

示例代码8：执行测试类型匹配的测试用例。

  hdc shell aa test -b xxx -p xxx -s unittest OpenHarmonyTestRunner   -s testType function

示例代码9：执行测试级别匹配的测试用例。

  hdc shell aa test -b xxx -p xxx -s unittest OpenHarmonyTestRunner   -s level 0

示例代码10：执行测试规模匹配的测试用例。

  hdc shell aa test -b xxx -p xxx -s unittest OpenHarmonyTestRunner   -s size small

示例代码11：执行测试用例指定次数。

  hdc shell aa test -b xxx -p xxx -s unittest OpenHarmonyTestRunner   -s stress 1000

查看测试结果

• cmd模式执行过程,会打印如下相关日志信息。

OHOS_REPORT_STATUS: class=testStop
OHOS_REPORT_STATUS: current=1
OHOS_REPORT_STATUS: id=JS
OHOS_REPORT_STATUS: numtests=447
OHOS_REPORT_STATUS: stream=
OHOS_REPORT_STATUS: test=stop_0
OHOS_REPORT_STATUS_CODE: 1

OHOS_REPORT_STATUS: class=testStop
OHOS_REPORT_STATUS: current=1
OHOS_REPORT_STATUS: id=JS
OHOS_REPORT_STATUS: numtests=447
OHOS_REPORT_STATUS: stream=
OHOS_REPORT_STATUS: test=stop_0
OHOS_REPORT_STATUS_CODE: 0
OHOS_REPORT_STATUS: consuming=4

• cmd执行完成后,会打印如下相关日志信息。

OHOS_REPORT_RESULT: stream=Tests run: 447, Failure: 0, Error: 1, Pass: 201, Ignore: 245
OHOS_REPORT_CODE: 0

OHOS_REPORT_RESULT: breakOnError model, Stopping whole test suite if one specific test case failed or error
OHOS_REPORT_STATUS: taskconsuming=16029

当处于breakOnError模式，用例发生错误时,注意查看Ignore以及中断说明。

录制用户操作

使用录制功能

将当前界面操作记录到/data/local/tmp/layout/record.csv，结束录制操作使用Ctrl+C结束录制

 hdc shell uitest uiRecord record

查看录制数据

支持两种方式查看数据。

命令读取并打印录制数据

 hdc shell uitest uiRecord read

命令导出 record.csv文件查看录制数据

hdc file recv /data/local/tmp/layout/record.csv D:\tool  # D:\tool 为本地存储路径,用户可自定义

• record 数据字段含义请参考如下示例数据。 { "ABILITY": "com.ohos.launcher.MainAbility", // 前台应用界面 "BUNDLE": "com.ohos.launcher", // 操作应用 "CENTER_X": "", // 模拟捏合中心X, pinch事件 "CENTER_Y": "", // 模拟捏合中心Y, pinch事件 "EVENT_TYPE": "pointer", // "LENGTH": "0", // 总体步长 "OP_TYPE": "click", //事件类型，当前支持点击、双击、长按、拖拽、捏合、滑动、抛滑动作录制 "VELO": "0.000000", // 离手速度 "direction.X": "0.000000",// 总体移动X方向 "direction.Y": "0.000000", // 总体移动Y方向 "duration": 33885000.0, // 手势操作持续时间 "fingerList": [{ "LENGTH": "0", // 总体步长 "MAX_VEL": "40000", // 最大速度 "VELO": "0.000000", // 离手速度 "W1_BOUNDS": "{"bottom":361,"left":37,"right":118,"top":280}", // 起点控件bounds "W1_HIER": "ROOT,3,0,0,0,0,0,0,0,0,5,0,0,0,0,0,0,0", // 起点控件hierarchy "W1_ID": "", // 起点控件id "W1_Text": "", // 起点控件text "W1_Type": "Image", // 起点控件类型 "W2_BOUNDS": "{"bottom":361,"left":37,"right":118,"top":280}", // 终点控件bounds "W2_HIER": "ROOT,3,0,0,0,0,0,0,0,0,5,0,0,0,0,0,0,0", // 终点控件hierarchy "W2_ID": "", // 终点控件id "W2_Text": "", // 终点控件text "W2_Type": "Image", // 终点控件类型 "X2_POSI": "47", // 终点X "X_POSI": "47", // 起点X "Y2_POSI": "301", // 终点Y "Y_POSI": "301", // 起点Y "direction.X": "0.000000", // x方向移动量 "direction.Y": "0.000000" // Y方向移动量 }], "fingerNumber": "1" //手指数量 }

shell命令方式注入UI模拟操作

支持操作类型：点击 双击 长按 慢滑 快滑 拖拽 输入文字 KeyEvent。

示例代码1：执行点击事件。

 hdc shell uitest uiInput click 100 100

示例代码2：执行双击事件。

 hdc shell uitest uiInput doubleClick 100 100

示例代码3：执行长按事件。

 hdc shell uitest uiInput longClick 100 100

示例代码4：执行快滑操作。

hdc shell uitest uiInput fling 0 0 200 200 500

示例代码5：执行慢滑操作。

hdc shell uitest uiInput swipe 0 0 200 200 500

示例代码6：执行拖拽操作。

hdc shell uitest uiInput drag 0 0 100 100 500

示例代码6：执行向左滑动操作。

hdc shell uitest uiInput dircFling 0 500

示例代码7：执行向右滑动操作。

hdc shell uitest uiInput dircFling 1 600

示例代码8：执行向上滑动操作。

hdc shell uitest uiInput dircFling 2

示例代码9：执行向下滑动操作。

hdc shell uitest uiInput dircFling 3

示例代码10：执行输入框输入操作。

hdc shell uitest uiInput input 100 100 hello

示例代码11：执行输入框输入操作。

hdc shell uitest uiInput input 100 100 hello

示例代码12：执行返回主页操作。

hdc shell uitest uiInput keyEvent home

示例代码13：执行返回上一步操作。

hdc shell uitest uiInput keyEvent back

示例代码14：执行组合键复制粘贴操作。

hdc shell uitest uiInput keyEvent 2072 2038

相关实例

单元测试脚本实例

单元测试断言功能使用实例

介绍单元测试框架中支持的断言能力如何使用，具体代码请查看断言能力示例

单元测试测试套定义使用实例

介绍单元测试框架测试套嵌如何定义，包括嵌套定义能力，具体代码请参考测试套嵌套示例

单元测试测试应用自定义函数使用实例

介绍针对应用内自定义函数如何使用框架能力进行测试，具体代码请参考应用自定义函数测试示例

单元测试数据驱动能力使用实例

介绍测试框架数据驱动能力、脚本重复执行配置功能，具体代码请参考数据驱动能力示例

UI测试脚本实例（控件类）

查找指定控件能力实例

介绍通过设置控件属性作为查找条件，在应用界面上查找组件对象，具体代码请参考控件查找示例

模拟点击操作事件能力实例

介绍模拟用户在应用界面上进行点击，长按，双击等事件,具体代码请参考点击事件示例

模拟鼠标操作能力实例

介绍模拟鼠标左击、右击、滑轮事件,具体代码请参考鼠标操作事件示例

模拟文本输入能力实例

介绍模拟输入中文、英文文本内容，使用前提是针对可以输入文本的组件类似文本框等组件进行操作，具体代码请参考文本输入能力示例

截图能力实例

介绍屏幕截图功能，包括指定区域截图能力，具体代码请参考截图能力示例

模拟快滑操作能力实例

介绍模拟快滑操作能力，即在可滑动页面上进行滑动，滑动后手指离开屏幕，具体代码请参考模拟快滑操作能力示例

模拟慢滑操作能力实例

介绍模拟慢滑操作能力，即在可滑动页面上进行滑动，滑动后手指仍停留在屏幕，具体代码请参考模拟慢滑操作能力示例

模拟缩放操作能力实例

介绍模拟缩放能力，即在支持放大缩小的图片上，模拟双指缩放操作的能力，具体代码请参考模拟缩放操作能力示例

模拟滚动到组件顶端或底端能力实例

介绍模拟针对滑动类组件，可以模拟操作直接滚动到组件顶端或底端，具体代码请参考模拟滚动到组件顶端或底端示例

UI测试脚本实例（窗口类）

查找指定窗口能力实例

介绍通过应用报名查找应用窗口，具体代码请参考查找指定窗口能力示例

模拟窗口移动能力实例

介绍模拟移动窗口到指定位置能力，具体代码请参考模拟窗口移动示例

模拟调整窗口大小能力实例

介绍模拟调整窗口大小能力，并可指定调整的具体方向，具体代码请参考模拟调整窗口大小能力示例

常见问题

单元测试用例常见问题

1、用例中增加的打印日志在用例结果之后才打印

问题描述

用例中增加的日志打印信息，没有在用例执行过程中出现，而是在用例执行结束之后才出现。

可能原因

此类情况只会存在于用例中有调用异步接口的情况，原则上用例中所有的日志信息均在用例执行结束之前打印。

解决方法

当被调用的异步接口多于一个时，建议将接口调用封装成Promise方式调用。

2、执行用例时报error：fail to start ability

问题描述

执行测试用例时候，用例执行失败，控制台返回错误：fail to start ability。

可能原因

测试包打包过程中出现问题，未将测试框架依赖文件打包在测试包中。

解决方法

检查测试包中是否包含OpenHarmonyTestRunner.abc文件，如没有则重新编译打包后再次执行测试。

3、执行用例时报用例超时错误

问题描述

用例执行结束，控制台提示execute time XXms错误，即用例执行超时

可能原因

1.用例执行异步接口，但执行过程中没有执行到done函数，导致用例执行一直没有结束，直到超时结束。

2.用例调用函数耗时过长，超过用例执行设置的超时时间。

3.用例调用函数中断言失败，抛出失败异常，导致用例执行一直没有结束，直到超时结束。

解决方法

1.检查用例代码逻辑，确保即使断言失败场景认可走到done函数，保证用例执行结束。

2.可在IDE中Run/Debug Configurations中修改用例执行超时配置参数，避免用例执行超时。

3.检查用例代码逻辑，断言结果，确保断言Pass。

UI测试用例常见问题

1、失败日志有“Get windows failed/GetRootByWindow failed”错误信息

问题描述

UI测试用例执行失败，查看hilog日志发现日志中有“Get windows failed/GetRootByWindow failed”错误信息。

可能原因

系统ArkUI开关未开启，导致被测试界面控件树信息未生成。

解决方法

执行如下命令，并重启设备再次执行用例。

hdc shell param set persist.ace.testmode.enabled 1

2、失败日志有“uitest-api dose not allow calling concurrently”错误信息

问题描述

UI测试用例执行失败，查看hilog日志发现日志中有“uitest-api dose not allow calling concurrently”错误信息。

可能原因

1.用例中UI测试框架提供异步接口没有增加await语法糖调用。

2.多进程执行UI测试用例，导致拉起多个UITest进程，框架不支持多进程调用。

解决方法

1.检查用例实现，异步接口增加await语法糖调用。

2.避免多进程执行UI测试用例。

3、失败日志有“does not exist on current UI! Check if the UI has changed after you got the widget object”错误信息

问题描述

UI测试用例执行失败，查看hilog日志发现日志中有“does not exist on current UI! Check if the UI has changed after you got the widget object”错误信息。

可能原因

在用例中代码查找到目标控件后，设备界面发生了变化，导致查找到的控件丢失，无法进行下一步的模拟操作。

解决方法

重新执行UI测试用例。
