Smartperf-Host

简介

Smartperf-Host是一款深入挖掘数据、细粒度地展示数据的性能功耗调优工具,旨在为开发者提供一套性能调优平台,支持对CPU调度、频点、进程线程时间片、堆内存、帧率等数据进行采集和展示,展示方式为泳道图,支持GUI(图形用户界面)操作进行详细数据分析。

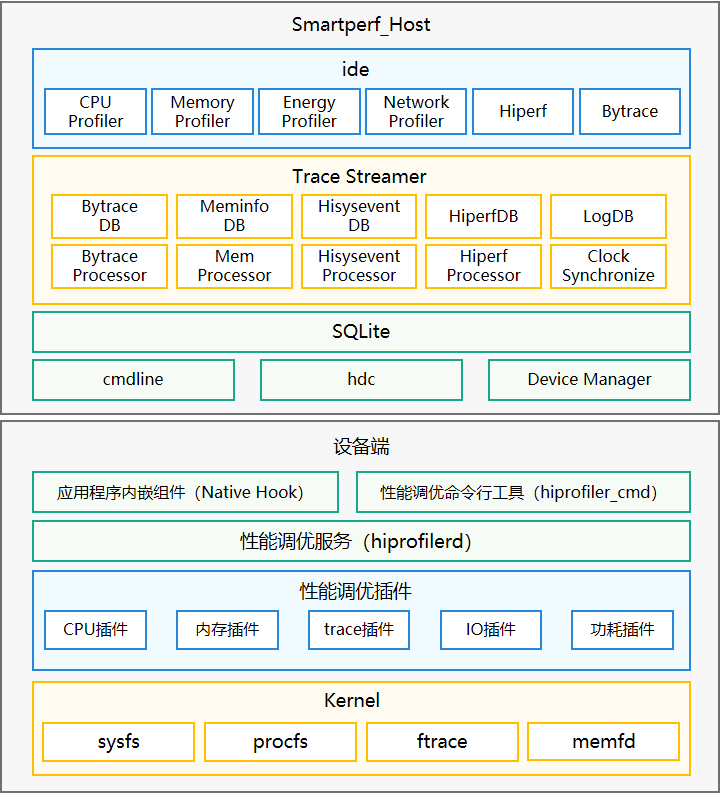

架构图

系统架构图

该组件整体分为设备端和PC端两部分,设备端和PC端基于gRPC(Remote Procedure Call)通信框架进行数据交互。

设备端内部分为应用程序内嵌组件、命令行工具、性能调优服务、性能调优插件集合、部分系统工具及部分系统内核等模块。设备端提供了插件扩展能力,对外提供了插件接口,基于该扩展能力可以按需定义自己的能力,并集成到框架中来,目前基于插件能力已经完成了native内存插件、trace插件等,详细介绍见性能调优组件

PC端以Smartperf-Host网站的形式进行发布,内部分为Trace Streamer数据解析、SQLite数据存储、hdc设备管理、数据导入、UI绘制、数据分析等模块。下文会重点对Smartperf-Host提供的各项能力进行介绍。

项目目录

/smartperf_host
├── host                          # Smartperf-Host 相关代码
│   ├── doc                       # Smartperf-Host 相关使用文档
│   ├── ide                       # Smartperf-Host IDE 模块目录
│   │    └── src                  # 主机测调优模块代码
│   │    │   ├── base-ui          # 基础组件目录
│   │    │   └── Trace            # 业务逻辑目录
│   ├── trace_streamer            # 解析模块代码目录
│   │    ├── base                 # 基础功能
│   │    ├── cfg                  # 配置目录
│   │    ├── filter               # Filter 功能
│   │    ├── include              # Include 头文件
│   │    ├── multi_platform       # 平台适配
│   │    ├── parser               # 解析业务逻辑
│   │    │   ├── bytrace_parser   # byTrace 解析业务逻辑
│   │    │   └── htrace_parser    # hTrace 解析业务逻辑
│   │    ├── table                # 表结构
│   │    ├── trace_data           # trace 结构
│   │    ├── trace_streamer       # traceStreamer 结构
│   │    │   └── kits             # js/napi 接口存放目录

功能介绍

  • 网页加载trace

使用Smartperf-Host加载保存在本地的trace文件(htrace、ftrace等)并显示数据到泳道图中,trace数据分析详见《网页加载trace说明》。 - 网页抓取trace

使用Smartperf-Host在线抓取trace,可以自定义抓取内容、抓取时长、trace保存路径,详见《网页抓取trace说明》。 - 设备抓取trace

在设备端抓取trace,可以自定义抓取内容、抓取时长、trace保存路径,详见《设备端抓取trace说明》。 - Ability Monitor抓取

使用Smartperf-Host抓取应用的CPU、内存、磁盘IO和网络的使用情况,详见《Ability Monitor抓取和展示说明》。 - Native Memory抓取

使用Smartperf-Host抓取应用的Native Memory(C和C++部分)的分配和释放情况,详见《Native Memory抓取和展示说明》。 - Hiperf抓取

使用Smartperf-Host抓取应用的cpu使用量、方法的调用栈等,详见《HiPerf的抓取和展示说明》。 - HiSystemEvent抓取

使用Smartperf-Host抓取应用的各个子类别功耗占比(CPU、网络、定位等)、应用的资源申请使用记录(WorkScheduler、Runninglock、Alarm、Location Request)、应用功耗异常事件显示、功耗关联系统状态显示(电池电量、屏幕状态),详见《HiSystemEvent的抓取和展示说明》。 - FileSystem抓取

使用Smartperf-Host抓取所有文件系统系统调用信息、读写调用次数等,详见《FileSystem的抓取和展示说明》。 - 页内存抓取

使用Smartperf-Host抓取页内存相关事件的开始时间、持续时间、触发进程、触发线程、事件类型、内存地址、内存大小等,详见《页内存的抓取和展示说明》。 - Bio抓取

使用Smartperf-Host抓取每次IO访问的起始时间、总延迟、进程、每4k数据的平均延迟、线程、操作(写数据、页面换入、Metadata)、访问量、路径等、Block number、优先级、Backtrace调用栈,详见《Bio的抓取和展示说明》。 - 进程Smaps抓取

使用Smartperf-Host抓取单个进程的smaps数据(类别、Pss、Rss、Vss等),数据源为/proc/$pid/smaps,详见《进程smaps的抓取和展示说明》。 - Sql分析和Metrics说明

Smartperf-Host网站trace解析完成后在线数据库使用说明,详见《Sql分析和Metrics说明》。

编译指南

项目编译主要包括两部分,Trace Streamer编译和Smartperf-Host编译部署。

构建约束

  • C++ 11版本或以上

  • node 16.15.1版本或以上

  • npm 8.13.2版本或以上

  • TypeScript 4.2.3版本或以上

  • golang 版本 1.13.8版本或以上

    Trace Streamer编译

    搭建Smartperf-Host网站需要编译出trace_streamer的wasm版本供网页端进行原始trace数据解析工作,具体的编译过程参考《如何独立编译Trace Streamer》。

    Smartperf-Host编译部署

    具体的编译部署过程参考《SmartPerf 编译部署指导》,部署成功后通过浏览器访问页面 https://[部署机器ip地址]:9000/application/ 即可使用Smartperf-Host的全部功能。
