textPath

沿路径绘制文本。

说明： - 该组件从API version 7开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

  • 按指定的路径绘制文本，可嵌套子标签tspan分段。

  • 只支持被父元素标签text嵌套。

权限列表

无

子组件

tspan。

属性

支持以下表格中的属性。

名称 类型 默认值 描述
id string - 组件的唯一标识。
path string 0 设置路径的形状。
字母指令表示的意义如下：
- M = moveto
- L = lineto
- H = horizontal lineto
- V = vertical lineto
- C = curveto
- S = smooth curveto
- Q = quadratic Belzier curve
- T = smooth quadratic Belzier curveto
- A = elliptical Arc
- Z = closepath
默认值：0
startOffset <length>|<percentage> 0 设置文本沿path绘制的起始偏移。
默认值：0
font-size <length> 30px 设置文本的尺寸。
默认值：30px
fill <color> black 字体填充颜色。
默认值：black
by number - 相对被指定动画的属性偏移值，from默认为原属性值。
opacity number 1 元素的透明度，取值范围为0到1，1表示为不透明，0表示为完全透明。支持属性动画。
默认值：0
fill-opacity number 1.0 字体填充透明度。
默认值：1.0
stroke <color> black 绘制字体边框并指定颜色。
默认值：black
stroke-width number 1px 字体边框宽度。
默认值：1px
stroke-opacity number 1.0 字体边框透明度。
默认值：1.0

示例

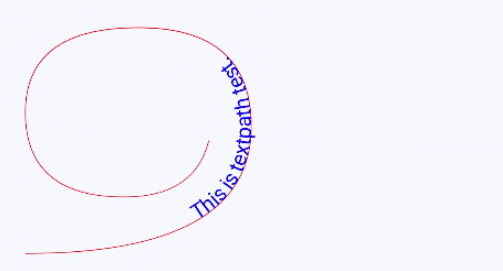

textspan属性示例，textpath文本内容沿着属性path中的路径绘制文本，起点偏移20%的path长度。（绘制的元素<path>曲线仅做参照）

<!-- xxx.hml -->
<div class="container">
  <svg fill="#00FF00" x="50">
    <path d="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" stroke="red" fill="none"></path>
    <text>
      <textpath fill="blue" startOffset="20%" path="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" font-size="30px">
        This is textpath test.
      </textpath>
    </text>
  </svg>
</div>

/* xxx.css */
.container {
    flex-direction: row;
    justify-content: flex-start;
    align-items: flex-start;
    height: 1200px;
    width: 600px;
}

zh-cn_image_0000001173164775

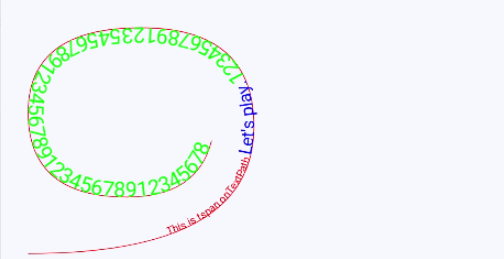

textpath与tspan组合示例与效果图

<!-- xxx.hml -->
<div class="container">
  <svg fill="#00FF00" x="50">
    <path d="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" stroke="red" fill="none"></path>
      <text>
        <textpath fill="blue" startOffset="20%" path="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" font-size="15px">
          <tspan dx="-50px" fill="red">This is tspan onTextPath.</tspan>
          <tspan font-size="25px">Let's play.</tspan>
          <tspan font-size="30px" fill="#00FF00">12345678912354567891234567891234567891234567891234567890</tspan>
        </textpath>
      </text>
  </svg>
</div>

zh-cn_image_0000001173324691

<!-- xxx.hml -->
<div class="container">
  <svg fill="#00FF00" x="50">
    <path d="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" stroke="red" fill="none"></path>
    <text>
      <textpath fill="#D2691E" path="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" font-size="30px" stroke="black" stroke-width="1" >
        This is TextPath.
        <tspan font-size="20px" fill="red">This is tspan onTextPath.</tspan>
        <tspan font-size="30px">Let's play.</tspan>
        <tspan font-size="40px" fill="#00FF00"  stroke="blue" stroke-width="2">12345678912354567891234567891234567891234567891234567890
        </tspan>
      </textpath>
    </text>
  </svg>
</div>

zh-cn_image_0000001173324689

<!-- xxx.hml -->
<div class="container">
  <svg fill="#00FF00" x="50">
    <path d="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" stroke="red" fill="none">
    </path>

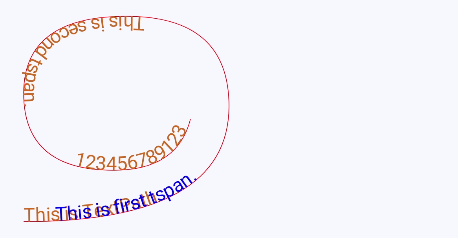

    <!--      数值百分比    -->
    <text>
      <textpath fill="#D2691E" path="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" font-size="30px">
        This is TextPath.
        <tspan x="50" fill="blue">This is first tspan.</tspan>
        <tspan x="50%">This is second tspan.</tspan>
        <tspan dx="10%">12345678912354567891234567891234567891234567891234567890</tspan>
      </textpath>
    </text>
  </svg>
</div>

zh-cn_image_0000001127284930

startOffset属性动画，文本绘制时起点偏移从10%运动到40%，不绘制超出path长度范围的文本。

/* xxx.css */
.container {
    flex-direction: row;
    justify-content: flex-start;
    align-items: flex-start;
    height: 3000px;
    width: 1080px;
}

<!-- xxx.hml -->
<div class="container">
  <svg fill="#00FF00">
    <path d="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" stroke="red" fill="none"></path>
    <text>
      <textpath fill="blue" startOffset="10%" path="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" font-size="15px">
        <tspan dx="-50px" fill="red">This is tspan onTextPath.</tspan>
        <tspan font-size="25px">Let's play.</tspan>
        <tspan font-size="30px" fill="#00FF00">12345678912354567891234567891234567891234567891234567890</tspan>
        <animate attributeName="startOffset" from="10%" to="40%" dur="3s" repeatCount="indefinite"></animate>
      </textpath>
    </text>
  </svg>
</div>

zh-cn_image_0000001127125118

textpath与tspan组合属性动画与效果图

<!-- xxx.hml -->
<div class="container">
  <svg fill="#00FF00">
    <path d="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" stroke="red" fill="none">
    </path>
    <text>
      <textpath fill="#D2691E" path="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" font-size="30px">
        This is TextPath.
        <tspan x="50" fill="blue">
          tspan attribute x|rotate
          <animate attributeName="x" from="50" to="100" dur="5s" repeatCount="indefinite"></animate>
          <animate attributeName="rotate" from="0" to="360" dur="5s" repeatCount="indefinite"></animate>
        </tspan>
        <tspan x="30%">tspan static.</tspan>
        <tspan>
          tspan attribute dx|opacity
          <animate attributeName="dx" from="0%" to="30%" dur="3s" repeatCount="indefinite"></animate>
          <animate attributeName="opacity" from="0.01" to="0.99" dur="3s" repeatCount="indefinite"></animate>
        </tspan>
        <tspan dx="5%">tspan move</tspan>
      </textpath>
    </text>
  </svg>
</div>

zh-cn_image_0000001173324693

(1) “tspan attribute x|rotate” 文本绘制起点偏移从50px运动到100px，顺时针旋转0度到360度。

(2) “tspan attribute dx|opacity” 在 “tspan static.” 绘制结束后再开始绘制，向后偏移量从0%运动到30%，透明度从浅到深变化。

(3) “tspan move” 在上一段tspan绘制完成后，向后偏移5%的距离进行绘制，呈现跟随前一段tspan运动的效果。

textpath与tspan组合属性动画与效果图

<!-- xxx.hml -->
<div class="container">
  <svg fill="#00FF00">
    <path d="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" stroke="red"
      fill="none">
    </path>
    <text>
      <textpath fill="#D2691E" path="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" font-size="30px">
        This is TextPath.
        <tspan dx="20" fill="blue">
          tspan attribute fill|fill-opacity
          <animate attributeName="fill" from="blue" to="red" dur="3s" repeatCount="indefinite"></animate>
          <animate attributeName="fill-opacity" from="0.01" to="0.99" dur="3s" repeatCount="indefinite"></animate>
        </tspan>
        <tspan dx="20" fill="blue">
          tspan attribute font-size
          <animate attributeName="font-size" from="10" to="50" dur="3s" repeatCount="indefinite"></animate>
        </tspan>
      </textpath>
        <tspan font-size="30">Single tspan</tspan>
    </text>
  </svg>
</div>

zh-cn_image_0000001173164779

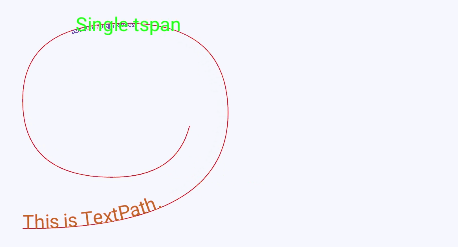

(1) “This is TextPath.” 在path上无偏移绘制第一段文本内容，大小30px，颜色”#D2691E”。

(2) “tspan attribute fill|fill-opacity” 相对上一段文本结束后偏移20px，颜色从蓝到红，透明度从浅到深。

(3) “tspan attribute font-size” 绘制起点相对上一段结束后偏移20px，起点静止，字体大小从10px到50px，整体长度持续拉长。

(4) “Single tspan” 在上一段的尾部做水平绘制，呈现跟随上一段运动的效果。

textpath与tspan组合属性动画与效果图

<!-- xxx.hml -->
<div class="container">
  <svg fill="#00FF00">
    <path d="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" stroke="red"
      fill="none">
    </path>
    <text>
      <textpath fill="#D2691E" path="M40,360 Q360,360 360,180 Q360,40 200,40 Q40,40 40,160 Q40,280 180,280 Q280,280 300,200" font-size="30px">
          This is TextPath.
          <tspan dx="20" fill="blue">
            tspan attribute stroke
            <animate attributeName="stroke" from="red" to="#00FF00" dur="3s" repeatCount="indefinite"></animate>
          </tspan>
          <tspan dx="20" fill="white" stroke="red">
            tspan attribute stroke-width-opacity
            <animate attributeName="stroke-width" from="1" to="5" dur="3s" repeatCount="indefinite"></animate>
            <animate attributeName="stroke-opacity" from="0.01" to="0.99" dur="3s" repeatCount="indefinite"></animate>
          </tspan>
      </textpath>
    </text>
  </svg>
</div>

zh-cn_image_0000001127284924

(1) “tspan attribute stroke” 轮廓颜色从红色逐渐转变成绿色。

(2) “tspan attribute stroke-width-opacity” 轮廓宽度从细1px转变粗5px，透明度从浅到深。
