chart

图表组件,用于呈现线形图、柱状图、量规图界面。

说明:

从API Version 8 开始支持。后续版本如有新增内容,则采用上角标单独标记该内容的起始版本。

子组件

不支持。

属性

除支持通用属性外,还支持如下属性:

名称 类型 默认值 必填 描述
type string line 设置图表类型(不支持动态修改),可选项有:
- bar:柱状图。
- line:线形图。
- gauge:量规图。
- progress:进度类圆形图表。
- loading:加载类圆形图表。
- rainbow:占比类圆形图表。
options ChartOptions - 图表参数设置,用于设置x轴、y轴的最小值、最大值、刻度数、是否显示,线条宽度、是否平滑等。(不支持动态修改),量规图不生效。
datasets Array<ChartDataset> - 数据集合,用于设置多条数据集及其背景色,量规图不生效。
segments DataSegment |Array<DataSegment> 进度类、加载类和占比类圆形图表使用的数据结构。
DataSegment针对进度类和加载类圆形图表使用,Array<DataSegment>针对占比类图标使用,DataSegment最多9个。
effects boolean true 是否开启占比类、进度类圆形图表特效。
animationduration number 3000 设置占比类圆形图表展开动画时长,单位为ms。

表1 ChartOptions

名称 类型 默认值 必填 描述
xAxis ChartAxis - x轴参数设置。可以设置x轴最小值、最大值、刻度数以及是否显示。
yAxis ChartAxis - y轴参数设置。可以设置y轴最小值、最大值、刻度数以及是否显示。
series ChartAxis - 数据序列参数设置,仅线形图支持。可以设置:
- 线的样式,如线宽、是否平滑。
- 线最前端位置白点的样式和大小。

表2 ChartDataset

名称 类型 默认值 必填 描述
strokeColor &lt;color&gt; #ff6384 线条颜色,仅线形图支持。
fillColor &lt;color&gt; #ff6384 填充颜色,线形图表示填充的渐变颜色。
data Array&lt;number&gt;&nbsp;|&nbsp;Array<Point&gt; - 设置绘制线或柱中的点集。
gradient boolean false 设置是否显示填充渐变颜色,仅线形图支持。

表3 ChartAxis

名称 类型 默认值 必填 描述
min number 0 轴的最小值,不支持负数,仅线形图支持。
max number 100 轴的最大值,不支持负数,仅线形图支持。
axisTick number 10 轴显示的刻度数量。
仅支持1~20,且具体显示的效果与如下计算值有关(图的宽度所占的像素/(max-min))。在柱状图中,每组数据显示的柱子数量与刻度数量一致,且柱子显示在刻度处。
display boolean false 是否显示轴。
color &lt;color&gt; #c0c0c0 轴颜色。

表4 ChartSeries

名称 类型 默认值 必填 描述
lineStyle ChartLineStyle - 线样式设置,如线宽、是否平滑。
headPoint PointStyle - 线最前端位置白点的样式和大小。
topPoint PointStyle - 最高点的样式和大小。
bottomPoint PointStyle - 最低点的样式和大小。
loop ChartLoop - 设置屏幕显示满时,是否需要重头开始绘制。

表5 ChartLineStyle

名称 类型 默认值 必填 描述
width &lt;length&gt; 1px 线宽设置。
smooth boolean false 是否平滑。

表6 PointStyle

名称 类型 默认值 必填 描述
shape string circle 高亮点的形状。可选值为:
-&nbsp;circle:圆形。
-&nbsp;square:方形。
-&nbsp;triangle:三角形。
size &lt;length&gt; 5px 高亮点的大小。
strokeWidth &lt;length&gt; 1px 边框宽度。
strokeColor &lt;color&gt; #ff0000 边框颜色。
fillColor &lt;color&gt; #ff0000 填充颜色。

表7 ChartLoop

名称 类型 默认值 必填 描述
margin &lt;length&gt; 1 擦除点的个数(最新绘制的点与最老的点之间的横向距离)。
margin和topPoint/bottomPoint/headPoint同时使用时,有概率出现point正好位于擦除区域的情况,导致point不可见,因此不建议同时使用。
gradient boolean false 是否需要渐变擦除。

表8 Point

名称 类型 默认值 必填 描述
value number 0 表示绘制点的Y轴坐标。
pointStyle PointStyle - 表示当前数据点的绘制样式。
description string - 表示当前点的注释内容。
textLocation string - 可选值为:
- “top”:注释的绘制位置位于点的上方。
- “bottom”:注释的绘制位置位于点的下方。
- “none”:不绘制。
textColor &lt;color&gt; #000000 表示注释文字的颜色。
lineDash string solid 表示绘制当前线段虚线的样式。
- “dashed,&nbsp;5,&nbsp;5”:表示纯虚线,绘制5px的实线后留5px的空白。
- “solid”:表示绘制实线。
lineColor &lt;color&gt; #000000 表示绘制当前线段的颜色。此颜色不设置会默认使用整体的strokeColor。

表9 DataSegment

名称 类型 默认值 必填 描述
startColor Color - 起始位置的颜色,设置startColor必须设置endColor。不设置startColor时,会使用系统默认预置的颜色数组,具体颜色值见下表。
endColor Color - 终止位置的颜色,设置endColor必须设置startColor。
不设置startColor时,会使用系统默认预置的颜色数组。
value number 0 占比数据的所占份额,最大100。
name string - 此类数据的名称。
数据组 主题 深色主题
0 起始颜色:#f7ce00,结束颜色:#f99b11 起始颜色:#d1a738,结束颜色:#eb933d
1 起始颜色:#f76223,结束颜色:#f2400a 起始颜色:#e67d50,结束颜色:#d9542b
2 起始颜色:#f772ac,结束颜色:#e65392 起始颜色:#d5749e,结束颜色:#d6568d
3 起始颜色:#a575eb,结束颜色:#a12df7 起始颜色:#9973d1,结束颜色:#5552d9
4 起始颜色:#7b79f7,结束颜色:#4b48f7 起始颜色:#7977d9,结束颜色:#f99b11
5 起始颜色:#4b8af3,结束颜色:#007dff 起始颜色:#4c81d9,结束颜色:#217bd9
6 起始颜色:#73c1e6,结束颜色:#4fb4e3 起始颜色:#5ea6d1,结束颜色:#4895c2
7 起始颜色:#a5d61d,结束颜色:#69d14f 起始颜色:#91c23a,结束颜色:#70ba5d
8 起始颜色:#a2a2b0,结束颜色:#8e8e93 起始颜色:#8c8c99,结束颜色:#6b6b76

当类型为量规图时,还支持如下属性:

名称 类型 默认值 必填 描述
percent number 0 当前值占整体的百分比,取值范围为0-100。

样式

除支持通用样式外,还支持如下样式:

名称 类型 默认值 必填 描述
stroke-width &lt;length&gt; 32px(量规)
24px(占比类圆形图表)
量规、占比类圆形图表组件刻度条的宽度。
start-angle &lt;deg&gt; 240(量规)
0(占比类圆形图表)
量规、占比类圆形图表组件刻度条起始角度,以时钟0点为基线。范围为0到360。
total-angle &lt;deg&gt; 240(量规)
360(占比类圆形图表)
量规、占比类圆形图表组件刻度条总长度,范围为-360到360,负数标识起点到终点为逆时针。
center-x &lt;length&gt; - 量规组件刻度条中心位置,该样式优先于通用样式的position样式,仅量规图支持。
该样式需要和center-y和radius一起配置才能生效。
center-y &lt;length&gt; - 量规组件刻度条中心位置,该样式优先于通用样式的position样式,仅量规图支持。
该样式需要和center-x和radius一起配置才能生效。
radius &lt;length&gt; - 量规组件刻度条半径,该样式优先于通用样式的width和height样式,仅量规图支持。
该样式需要和center-x和center-y一起配置才能生效。
colors Array - 量规组件刻度条每一个区段的颜色,仅量规图支持。
如:colors:&nbsp;#ff0000,&nbsp;#00ff00。
weights Array - 量规组件刻度条每一个区段的权重,仅量规图支持。
如:weights:&nbsp;2,&nbsp;2。
font-family Array - 表示绘制注释的字体样式,支持自定义字体
font-size &lt;length&gt; - 表示绘制注释的字体的大小。

事件

支持通用事件

示例

  1. 线形图
   <!-- xxx.hml -->
   <div class="container">
     <stack class="chart-region">
       <image class="chart-background" src="common/background.png"></image>
       <chart class="chart-data" type="line" ref="linechart" options="{{lineOps}}" datasets="{{lineData}}"></chart>
     </stack>
   </div>
   /* xxx.css */
   .container {
     flex-direction: column;
     justify-content: center;
     align-items: center;
   }
   .chart-region {
     height: 400px;
     width: 700px;
   }
   .chart-background {
     object-fit: fill;
   }
   .chart-data {
     width: 700px;
     height: 600px;
   }
   // xxx.json
   {
     "data": {
       "lineData": [
         {
           "strokeColor": "#0081ff",
           "fillColor": "#cce5ff",
           "data": [
             763,
             550,
             551,
             554,
             731,
             654,
             525,
             696,
             595,
             628,
             791,
             505,
             613,
             575,
             475,
             553,
             491,
             680,
             657,
             716
           ],
           "gradient": true
         }
       ],
       "lineOps": {
         "xAxis": {
           "min": 0,
           "max": 20,
           "display": false
         },
         "yAxis": {
           "min": 0,
           "max": 1000,
           "display": false
         },
         "series": {
           "lineStyle": {
             "width": "5px",
             "smooth": true
           },
           "headPoint": {
             "shape": "circle",
             "size": 20,
             "strokeWidth": 5,
             "fillColor": "#ffffff",
             "strokeColor": "#007aff",
             "display": true
           },
           "loop": {
             "margin": 2,
             "gradient": true
           }
         }
       }
     }
   }

4*4卡片

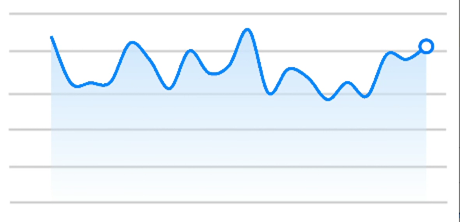

zh-cn_image_0000001185652902

  1. 柱状图
   <!-- xxx.hml -->
   <div class="container">
     <stack class="data-region">
       <image class="data-background" src="common/background.png"></image>
       <chart class="data-bar" type="bar" id="bar-chart" options="{{barOps}}" datasets="{{barData}}"></chart>
     </stack>
   </div>
   /* xxx.css */
   .container {
     flex-direction: column;
     justify-content: center;
     align-items: center;
   }
   .data-region {
     height: 400px;
     width: 700px;
   }
   .data-background {
     object-fit: fill;
   }
   .data-bar {
     width: 700px;
     height: 400px;
   }
   {
     "data": {
       "barData": [
         {
           "fillColor": "#f07826",
           "data": [763, 550, 551, 554, 731, 654, 525, 696, 595, 628]
         },
         {
           "fillColor": "#cce5ff",
           "data": [535, 776, 615, 444, 694, 785, 677, 609, 562, 410]
         },
         {
           "fillColor": "#ff88bb",
           "data": [673, 500, 574, 483, 702, 583, 437, 506, 693, 657]
         }
       ],
       "barOps": {
         "xAxis": {
           "min": 0,
           "max": 20,
           "display": false,
           "axisTick": 10
         },
         "yAxis": {
           "min": 0,
           "max": 1000,
           "display": false
         }
       }
     }
   }

4*4卡片

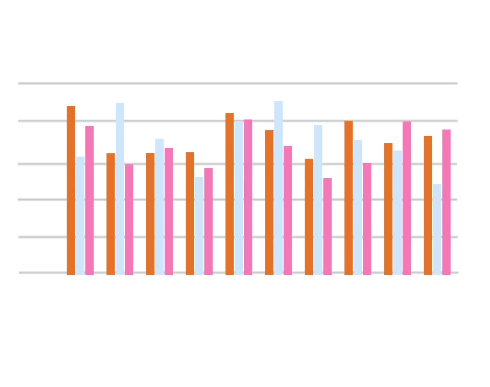

barchart

  1. 量规图
   <!-- xxx.hml -->
   <div class="container">
     <div class="gauge-region">
       <chart class="data-gauge" type="gauge" percent = "50"></chart>
     </div>
   </div>
   /* xxx.css */
   .container {
     flex-direction: column;
     justify-content: center;
     align-items: center;
   }
   .gauge-region {
     height: 400px;
     width: 400px;
   }
   .data-gauge {
     colors: #83f115, #fd3636, #3bf8ff;
     weights: 4, 2, 1;
   }

4*4卡片

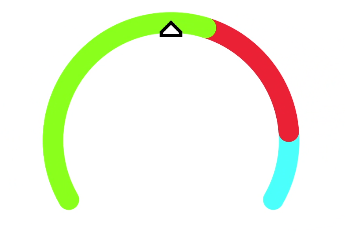

gauge
