标准系统移植指南

本文描述了移植一块开发板的通用步骤,和具体芯片相关的详细移植过程无法在此一一列举。后续社区还会陆续发布开发板移植的实例供开发者参考。

定义开发板

本文以移植名为MyProduct的开发板为例讲解移植过程,假定MyProduct是MyProductVendor公司的开发板,使用MySoCVendor公司生产的MySOC芯片作为处理器。

定义产品

//vendor/MyProductVendor/{product_name}名称的目录下创建一个config.json文件,该文件用于描述产品所使用的SOC 以及所需的子系统。配置如下:

//vendor/MyProductVendor/MyProduct/config.json

{
    "product_name": "MyProduct",
    "version": "3.0",
    "type": "standard",
    "target_cpu": "arm",
    "ohos_version": "OpenHarmony 1.0",
    "device_company": "MyProductVendor",
    "board": "MySOC",
    "enable_ramdisk": true,
    "subsystems": [
      {
        "subsystem": "ace",
        "components": [
          { "component": "ace_engine_lite", "features":[] }
        ]
      },
	...
    ]
}


主要的配置内容

配置项 说明
product_name (必填)产品名称
version (必填)版本
type (必填)配置的系统级别,包含(small、standard等)
target_cpu (必填)设备的CPU类型(根据实际情况,这里的target_cpu也可能是arm64 、riscv、 x86等)
ohos_version (选填)操作系统版本
device_company (必填)device厂商名
board (必填)开发板名称
enable_ramdisk (必填)是否启动ramdisk
kernel_type (选填)内核类型
kernel_version (选填)kernel_type与kernel_version在standard是固定的不需要写
subsystems (必填)系统需要启用的子系统。子系统可以简单理解为一块独立构建的功能块。
product_company 不体现在配置中,而是目录名,vendor下一级目录就是product_company,BUILD.gn脚本依然可以访问。

已定义的子系统可以在“//build/subsystem_config.json”中找到。当然你也可以定制子系统。

这里建议先拷贝Hi3516DV300 开发板的配置文件,删除掉 hisilicon_products 这个子系统。这个子系统为Hi3516DV300 SOC编译内核,显然不适合MySOC。

移植验证

至此,你可以使用如下命令,启动你产品的构建了:

./build.sh --product-name MyProduct

构建完成后,可以在//out/{device_name}/packages/phone/images目录下看到构建出来的OpenHarmony镜像文件。

内核移植

这一步需要移植Linux内核,让Linux内核可以成功运行起来。

为SOC添加内核构建的子系统

修改文件//build/subsystem_config.json增加一个子系统。配置如下:

  "MySOCVendor_products": {
    "project": "hmf/MySOCVendor_products",
    "path": "device/MySOCVendor/MySOC/build",
    "name": "MySOCVendor_products",
    "dir": "device/MySOCVendor"
  },

接着需要修改定义产品的配置文件//vendor/MyProductVendor/MyProduct/config.json,将刚刚定义的子系统加入到产品中。

编译内核

源码中提供了Linux 4.19的内核,归档在//kernel/linux-4.19。本节以该内核版本为例,讲解如何编译内核。

在子系统的定义中,描述了子系统构建的路径path,即//device/MySOCVendor/MySOC/build。这一节会在这个目录创建构建脚本,告诉构建系统如何构建内核。

建议的目录结构:

├── build
│ ├── kernel
│ │     ├── linux
│ │           ├──standard_patch_for_4_19.patch // 基于4.19版本内核的补丁
│ ├── BUILD.gn
│ ├── ohos.build

BUILD.gn是subsystem构建的唯一入口。

期望的构建结果

文件 文件说明
$root_build_dir/packages/phone/images/uImage 内核镜像
$root_build_dir/packages/phone/images/uboot bootloader镜像

移植验证

启动编译,验证预期的kernel镜像是否成功生成。

用户态启动引导

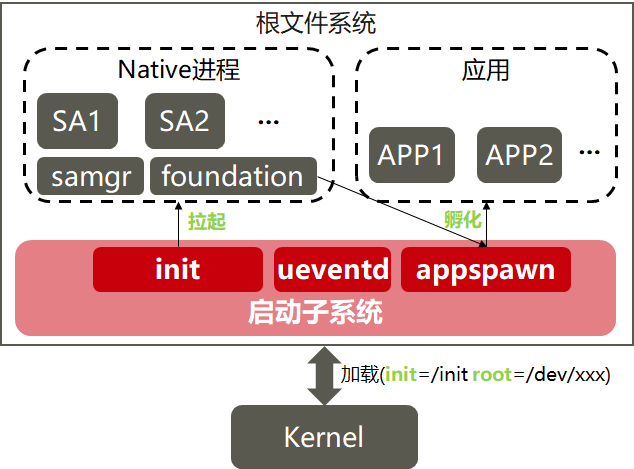

  1. 用户态进程启动引导总览。

zh-cn_image_0000001199805369

系统上电加载内核后,按照以下流程完成系统各个服务和应用的启动:

  1. 内核启动init进程,一般在bootloader启动内核时通过设置内核的cmdline来指定init的位置;如上图所示的”init=/init root/dev/xxx”。

  2. init进程启动后,会挂载tmpfs,procfs,创建基本的dev设备节点,提供最基本的根文件系统。

  3. init继续启动ueventd监听内核热插拔事件,为这些设备创建dev设备节点;包括block设备各个分区设备都是通过此事件创建。

  4. init进程挂载block设备各个分区(system,vendor),开始扫描各个系统服务的init启动脚本,并拉起各个SA服务。

  5. samgr是各个SA的服务注册中心,每个SA启动时,都需要向samgr注册,每个SA会分配一个ID,应用可以通过该ID访问SA。

  6. foundation是一个特殊的SA服务进程,提供了用户程序管理框架及基础服务;由该进程负责应用的生命周期管理。

  7. 由于应用都需要加载JS的运行环境,涉及大量准备工作,因此appspawn作为应用的孵化器,在接收到foundation里的应用启动请求时,可以直接孵化出应用进程,减少应用启动时间。

  8. init。

init启动引导组件配置文件包含了所有需要由init进程启动的系统关键服务的服务名、可执行文件路径、权限和其他信息。每个系统服务各自安装其启动脚本到/system/etc/init目录下。

新芯片平台移植时,平台相关的初始化配置需要增加平台相关的初始化配置文件/vendor/etc/init/init.{hardware}.cfg;该文件完成平台相关的初始化设置,如安装ko驱动,设置平台相关的/proc节点信息。

init相关进程代码在//base/startup/init_lite目录下,该进程是系统第一个进程,无其它依赖。

初始化配置文件具体的开发指导请参考 init启动子系统概述

HDF驱动移植

LCD

HDF为LCD设计了驱动模型。支持一块新的LCD,需要编写一个驱动,在驱动中生成模型的实例,并完成注册。

这些LCD的驱动被放置在//drivers/hdf_core/framework/model/display/driver/panel目录中。

  1. 创建Panel驱动

在驱动的Init方法中,需要调用RegisterPanel接口注册模型实例。如:

   int32_t XXXInit(struct HdfDeviceObject *object)
   {
       struct PanelData *panel = CreateYourPanel();

       // 注册
       if (RegisterPanel(panel) != HDF_SUCCESS) {
           HDF_LOGE("%s: RegisterPanel failed", __func__);
           return HDF_FAILURE;
       }
       return HDF_SUCCESS;
   }

   struct HdfDriverEntry g_xxxxDevEntry = {
       .moduleVersion = 1,
       .moduleName = "LCD_XXXX",
       .Init = XXXInit,
   };

   HDF_INIT(g_xxxxDevEntry);
  1. 配置加载panel驱动产品的所有设备信息被定义在文件//vendor/MyProductVendor/MyProduct/config/device_info/device_info.hcs中。修改该文件,在display的host中,名为device_lcd的device中增加配置。

注意:moduleName要与panel驱动中的moduleName相同。

   root {
       ...
       display :: host {
           device_lcd :: device {
               deviceN :: deviceNode {
                   policy = 0;
                   priority = 100;
                   preload = 2;
                   moduleName = "LCD_XXXX";
               }
           }
       }
   }

更详细的驱动开发指导,请参考LCD

触摸屏

本节描述如何移植触摸屏驱动。触摸屏的驱动被放置在//drivers/hdf_core/framework/model/input/driver/touchscreen目录中。移植触摸屏驱动主要工作是向系统注册ChipDevice模型实例。

  1. 创建触摸屏器件驱动

在目录中创建名为touch_ic_name.c的文件。代码模板如下:注意:请替换ic_name为你所适配芯片的名称。

   #include "hdf_touch.h"

   static int32_t HdfXXXXChipInit(struct HdfDeviceObject *device)
   {
       ChipDevice *tpImpl = CreateXXXXTpImpl();
       if(RegisterChipDevice(tpImpl) != HDF_SUCCESS) {
           ReleaseXXXXTpImpl(tpImpl);
           return HDF_FAILURE;
       }
       return HDF_SUCCESS;
   }

   struct HdfDriverEntry g_touchXXXXChipEntry = {
       .moduleVersion = 1,
       .moduleName = "HDF_TOUCH_XXXX",
       .Init = HdfXXXXChipInit,
   };

   HDF_INIT(g_touchXXXXChipEntry);

其中ChipDevice中要提供若干方法。

|方法|实现说明| |——–|——–| |int32_t (*Init)(ChipDevice *device)|器件初始化| |int32_t (*Detect)(ChipDevice *device)|器件探测| |int32_t (*Suspend)(ChipDevice *device)|器件休眠| |int32_t (*Resume)(ChipDevice *device)|器件唤醒| |int32_t (*DataHandle)(ChipDevice *device)|从器件读取数据,将触摸点数据填写入device->driver->frameData中| |int32_t (*UpdateFirmware)(ChipDevice *device)|固件升级|

  1. 配置产品,加载器件驱动

产品的所有设备信息被定义在文件//vendor/MyProductVendor/MyProduct/config/device_info/device_info.hcs中。修改该文件,在名为input的host中,名为device_touch_chip的device中增加配置。注意:moduleName 要与触摸屏驱动中的moduleName相同。

   deviceN :: deviceNode {
       policy = 0;
       priority = 130;
       preload = 0;
       permission = 0660;
       moduleName = "HDF_TOUCH_XXXX";
       deviceMatchAttr = "touch_XXXX_configs";
   }

更详细的驱动开发指导,请参考TOUCHSCREEN

WLAN

Wi-Fi驱动分为两部分,一部分负责管理WLAN设备,另一个部分负责处理WLAN流量。HDF WLAN分别为这两部分做了抽象。目前支持SDIO接口的WLAN芯片。

图1 WLAN芯片

zh-cn_image_0000001188241031

支持一款芯片的主要工作是实现一个ChipDriver驱动。实现HDF_WLAN_CORE和NetDevice提供的接口。主要需要实现的接口有:

接口 定义头文件 说明
HdfChipDriverFactory //drivers/hdf_core/framework/include/wifi/hdf_wlan_chipdriver_manager.h ChipDriver的Factory,用于支持一个芯片多个Wi-Fi端口
HdfChipDriver //drivers/hdf_core/framework/include/wifi/wifi_module.h 每个WLAN端口对应一个HdfChipDriver,用来管理一个特定的WLAN端口
NetDeviceInterFace //drivers/hdf_core/framework/include/net/net_device.h 与协议栈之间的接口,如发送数据、设置网络接口状态等

建议适配按如下步骤操作:

  1. 创建HDF驱动建议将代码放置在//device/MySoCVendor/peripheral/wifi/chip_name/,文件模板如下:
   static int32_t HdfWlanXXXChipDriverInit(struct HdfDeviceObject *device) {
       static struct HdfChipDriverFactory factory = CreateChipDriverFactory();
       struct HdfChipDriverManager *driverMgr = HdfWlanGetChipDriverMgr();
       if (driverMgr->RegChipDriver(&factory) != HDF_SUCCESS) {
           HDF_LOGE("%s fail: driverMgr is NULL!", __func__);
           return HDF_FAILURE;
       }
       return HDF_SUCCESS;
   }

   struct HdfDriverEntry g_hdfXXXChipEntry = {
       .moduleVersion = 1,
       .Init = HdfWlanXXXChipDriverInit,
       .Release = HdfWlanXXXChipRelease,
       .moduleName = "HDF_WIFI_CHIP_XXX"
   };

   HDF_INIT(g_hdfXXXChipEntry);

在CreateChipDriverFactory中,需要创建一个HdfChipDriverFactory,接口如下:

|接口|说明| |——–|——–| |const char *driverName|当前driverName| |int32_t (*InitChip)(struct HdfWlanDevice *device)|初始化芯片| |int32_t (*DeinitChip)(struct HdfWlanDevice *device)|去初始化芯片| |void (_ReleaseFactory)(struct HdfChipDriverFactory factory)|释放HdfChipDriverFactory对象| |struct HdfChipDriver (_Build)(struct HdfWlanDevice *device, uint8_t ifIndex)|创建一个HdfChipDriver;输入参数中,device是设备信息,ifIndex是当前创建的接口在这个芯片中的序号| |void (_Release)(struct HdfChipDriver _chipDriver)|释放chipDriver| |uint8_t (*GetMaxIFCount)(struct HdfChipDriverFactory *factory)|获取当前芯片支持的最大接口数|

HdfChipDriver需要实现的接口有:

|接口|说明| |——–|——–| |int32_t (*init)(struct HdfChipDriver *chipDriver, NetDevice *netDev)|初始化当前网络接口,这里需要向netDev提供接口NetDeviceInterFace| |int32_t (*deinit)(struct HdfChipDriver *chipDriver, NetDevice *netDev)|去初始化当前网络接口| |struct HdfMac80211BaseOps *ops|WLAN基础能力接口集| |struct HdfMac80211STAOps *staOps|支持STA模式所需的接口集| |struct HdfMac80211APOps *apOps|支持AP模式所需要的接口集|

  1. 编写配置文件,描述驱动支持的设备。

在产品配置目录下创建芯片的配置文件//vendor/MyProductVendor/MyProduct/config/wifi/wlan_chip_chip_name.hcs

注意: 路径中的vendor_name、product_name、chip_name请替换成实际名称。

模板如下:

   root {
       wlan_config {
           chip_name :& chipList {
               chip_name :: chipInst {
                   match_attr = "hdf_wlan_chips_chip_name"; /* 这是配置匹配属性,用于提供驱动的配置根 */
                   driverName = "driverName"; /* 需要与HdfChipDriverFactory中的driverName相同*/
                   sdio {
                       vendorId = 0x0296;
                       deviceId = [0x5347];
                   }
               }
           }
       }
   }
  1. 编写配置文件,加载驱动。

产品的所有设备信息被定义在文件//vendor/MyProductVendor/MyProduct/config/device_info/device_info.hcs中。修改该文件,在名为network的host中,名为device_wlan_chips的device中增加配置。

注意:moduleName 要与触摸屏驱动中的moduleName相同。

   deviceN :: deviceNode {
       policy = 0;
       preload = 2;
       moduleName = "HDF_WLAN_CHIPS";
       deviceMatchAttr = "hdf_wlan_chips_chip_name";
       serviceName = "driverName";
   }
  1. 构建驱动

    • 创建内核菜单在//device/MySoCVendor/peripheral目录中创建Kconfig文件,内容模板如下:
     config DRIVERS_WLAN_XXX
         bool "Enable XXX WLAN Host driver"
         default n
         depends on DRIVERS_HDF_WIFI
         help
           Answer Y to enable XXX Host driver. Support chip xxx


    接着修改文件//drivers/hdf_core/adapter/khdf/linux/model/network/wifi/Kconfig,在文件末尾加入如下代码将配置菜单加入内核中,如:

     source "../../../../../device/MySoCVendor/peripheral/Kconfig"

    • 创建构建脚本

    //drivers/hdf_core/adapter/khdf/linux/model/network/wifi/Makefile文件末尾增加配置,模板如下:

     HDF_DEVICE_ROOT := $(HDF_DIR_PREFIX)/../device
     obj-$(CONFIG_DRIVERS_WLAN_XXX) += $(HDF_DEVICE_ROOT)/MySoCVendor/peripheral/build/standard/


    当在内核中开启DRIVERS_WLAN_XXX开关时,会调用//device/MySoCVendor/peripheral/build/standard/中的makefile。更多详细的开发手册,请参考WLAN开发

开发移植示例

开发移植示例请参考DAYU开发板
