ElasticStack综合案例

本篇将我们前面学习到的技术：ElasticSearch、Beats、Kibana、Logstash 整合起来，做一个综合性的学习，目的是为了让小伙伴们能够更加深刻的理解ElasticStack的使用

流程说明

image-20200925083514711

  • 应用APP生产日志，用来记录用户的操作
    • [INFO] 2019-03-15 22:55:20 [Main] - DAU|5206|使用优惠券|2019-03-15 03:37:20
    • [INFO] 2019-03-15 22:55:21 [Main] - DAU|3880|浏览页面|2019-03-15 07:25:09
  • 通过Filebeat读取日志文件中的内容，并且将内容发送给Logstash，原因是需要对内容做处理
  • Logstash接收到内容后，进行处理，如分割操作，然后将内容发送到Elasticsearch中
  • Kibana会读取Elasticsearch中的数据，并且在Kibana中进行设计Dashboard，最后进行展示

说明：日志格式、图表、Dashboard都是自定义的

App介绍

APP在生产环境应该是真实系统，然而，现在我们学习的话，为了简化操作，所以就做数据的模拟生成即可。

业务代码如下：

package com.log;

import lombok.extern.slf4j.Slf4j;
import org.apache.commons.lang3.RandomUtils;
import org.joda.time.DateTime;
import org.springframework.boot.autoconfigure.SpringBootApplication;

@Slf4j
@SpringBootApplication
public class Main {

    public static final String[] VISIT = new String[]{"浏览页面", "评论商品", "加入收藏", "加入购物车", "提交订单", "使用优惠券", "领取优惠券", "搜索", "查看订单"};

    public static void main(String[] args) throws Exception {
        while(true){
            Long sleep = RandomUtils.nextLong(200, 1000 * 5);
            Thread.sleep(sleep);
            Long maxUserId = 9999L;
            Long userId = RandomUtils.nextLong(1, maxUserId);
            String visit = VISIT[RandomUtils.nextInt(0, VISIT.length)];
            DateTime now = new DateTime();
            int maxHour = now.getHourOfDay();
            int maxMillis = now.getMinuteOfHour();
            int maxSeconds = now.getSecondOfMinute();
            String date = now.plusHours(-(RandomUtils.nextInt(0, maxHour)))
                    .plusMinutes(-(RandomUtils.nextInt(0, maxMillis)))
                    .plusSeconds(-(RandomUtils.nextInt(0, maxSeconds)))
                    .toString("yyyy-MM-dd HH:mm:ss");

            String result = "DAU|" + userId + "|" + visit + "|" + date;
            log.error(result);
        }
    }
}

我们可以启动运行，就是不断的生成日志，模拟了我们的实际业务

09:18:32.721 [main] ERROR com.log.Main - DAU|8183|加入购物车|2020-09-25 06:10:25
09:18:33.599 [main] ERROR com.log.Main - DAU|7097|提交订单|2020-09-25 06:18:31
09:18:37.265 [main] ERROR com.log.Main - DAU|1468|查看订单|2020-09-25 02:04:10
09:18:39.634 [main] ERROR com.log.Main - DAU|7821|领取优惠券|2020-09-25 02:04:07
09:18:41.909 [main] ERROR com.log.Main - DAU|7962|提交订单|2020-09-25 03:02:39
09:18:43.596 [main] ERROR com.log.Main - DAU|3358|评论商品|2020-09-25 08:14:19

然后我们将该项目使用下面命令进行打包

mvn clean install

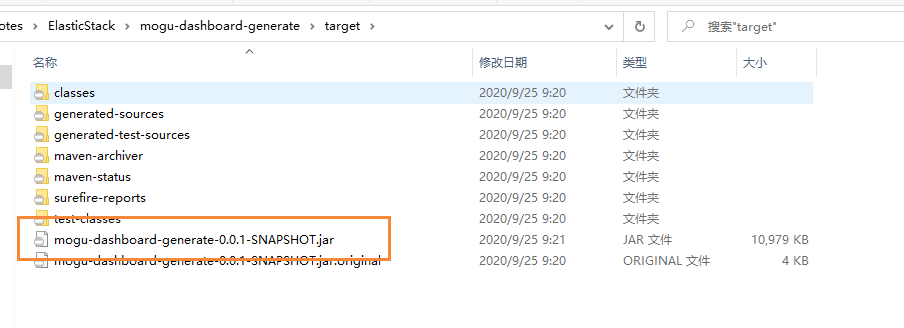

打包完成后，到target目录下，能够看到我们生成的jar包

image-20200925092119075

我们将其复制到我们的服务器上，然后创建一个启动的脚本 startup.sh

#!/bin/bash
nohup java  -Xms256m -Xmx512m -jar  mogu-dashboard-generate-0.0.1-SNAPSHOT.jar  > app.log  2>&1 &

然后就使用脚本进行启动

# 启动
./startup.sh
# 启动成功后，会看到一个日志 app.log，我们可以查看
tail -f app.log

配置Filebeat

在有了不断产生日志的应用程序后，我们就需要创建一个Filebeat的配置文件，用于日志的收集

# 打开配置文件
vim  mogu-dashboard.yml

# 写入数据
filebeat.inputs:
- type: log
  enabled: true
  paths:
    - /soft/app/*.log
setup.template.settings:
  index.number_of_shards: 1
output.logstash:
  hosts: ["127.0.0.1:5044"]

然后我们就可以启动了【需要我们把Logstash启动起来】

./filebeat -e -c mogu-dashboard.yml

配置Logstash

Logstash输出到控制台

Logstash的主要目的就是处理Filebeat发送过来的数据，进行数据的清洗，过滤等，我们首先简单的将logstash获得的数据输出到控制台

# 打开配置文件
vim  mogu-dashboard.conf

# 添加以下内容
input {
	beats {
		port => "5044"
	}
}
output {
	stdout { codec => rubydebug }
}

然后启动我们的logstash 【注意，启动时间比较长，需要我们等待】

./bin/logstash -f mogu-dashboard.conf

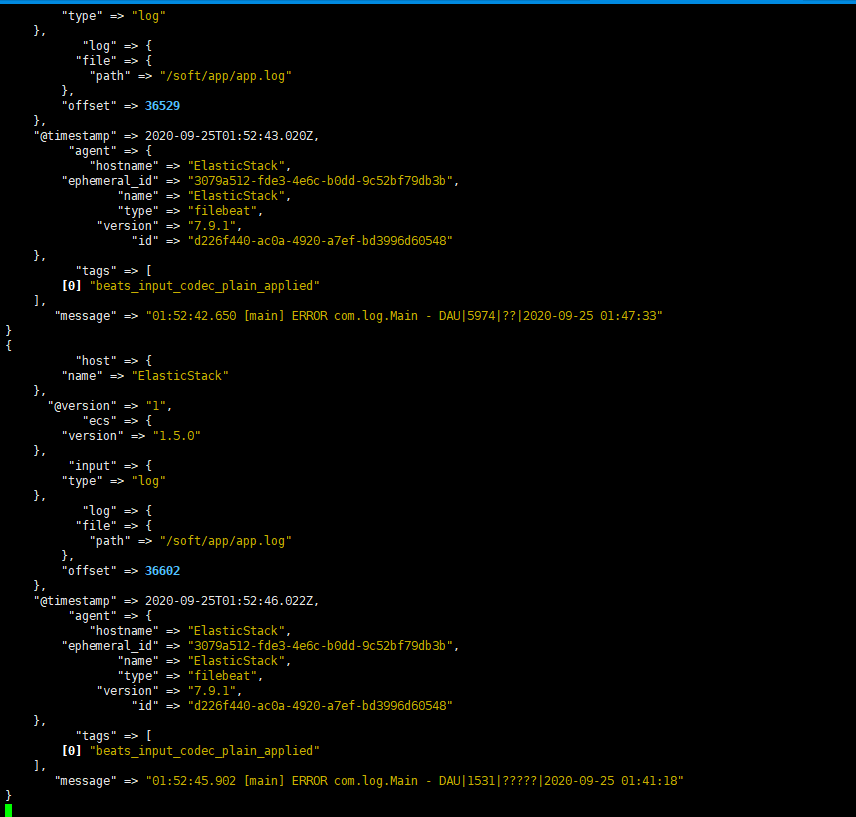

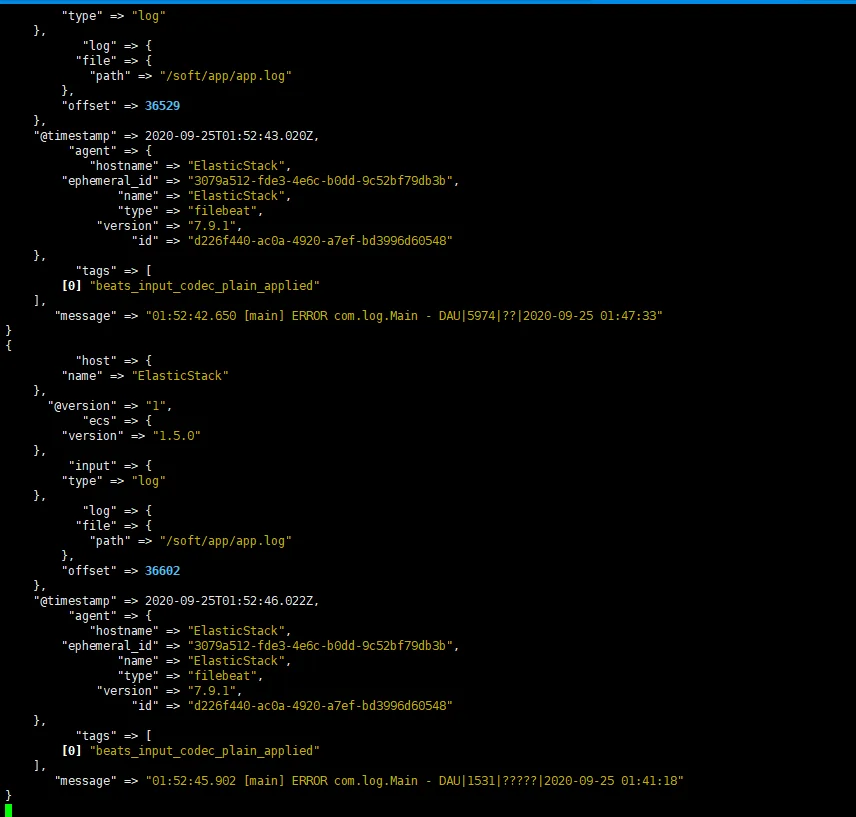

启动logstash完成后，我们需要再次启动filebeat，回到上面的启动步骤，然后就能看到logstash输出我们的日志

image-20200925095319950

配置Logstash连接ElasticSearch

上面的数据，其实还是我们的原始数据，并没有经过处理，所以我们这个时候就需要使用到Logstash的其它功能了。我们继续修改配置文件

# 打开配置文件
vim  mogu-dashboard.conf

然后修改一下的值

input {
        beats {
                port => "5044"
        }
}
filter {
        mutate {
                split => {"message"=>"|"}
        }
        mutate {
                add_field => {
                "userId" => "%{[message][1]}"
                "visit" => "%{[message][2]}"
                "date" => "%{[message][3]}"
                }
        }
        mutate {
                convert => {
                "userId" => "integer"
                "visit" => "string"
                "date" => "string"
                }
        }
        mutate {
           remove_field => [ "host" ]
        }
}
#output {
# stdout { codec => rubydebug }
#}

output {
  elasticsearch {
    hosts => [ "127.0.0.1:9200"]
  }
}

然后再次启动

./bin/logstash -f mogu-dashboard.conf

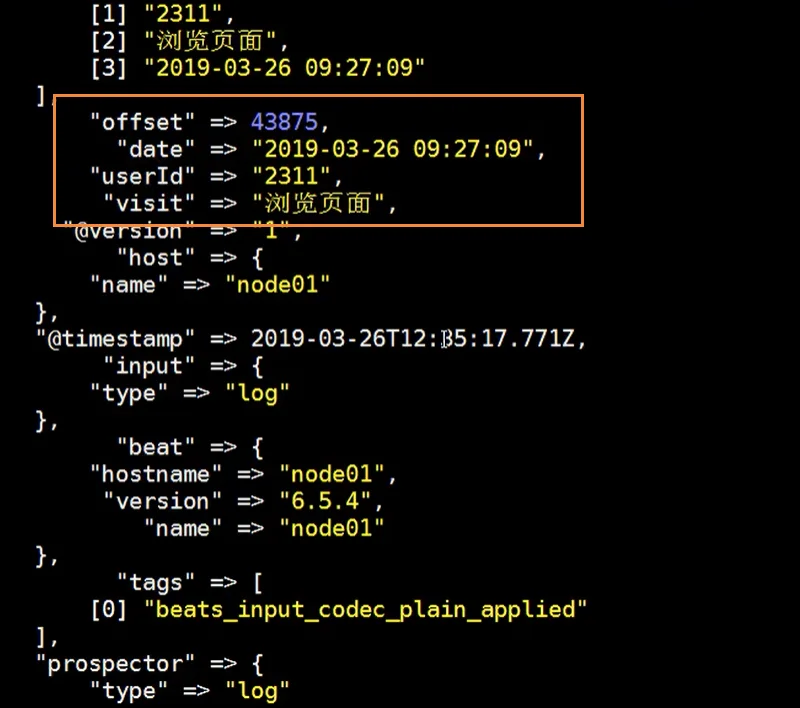

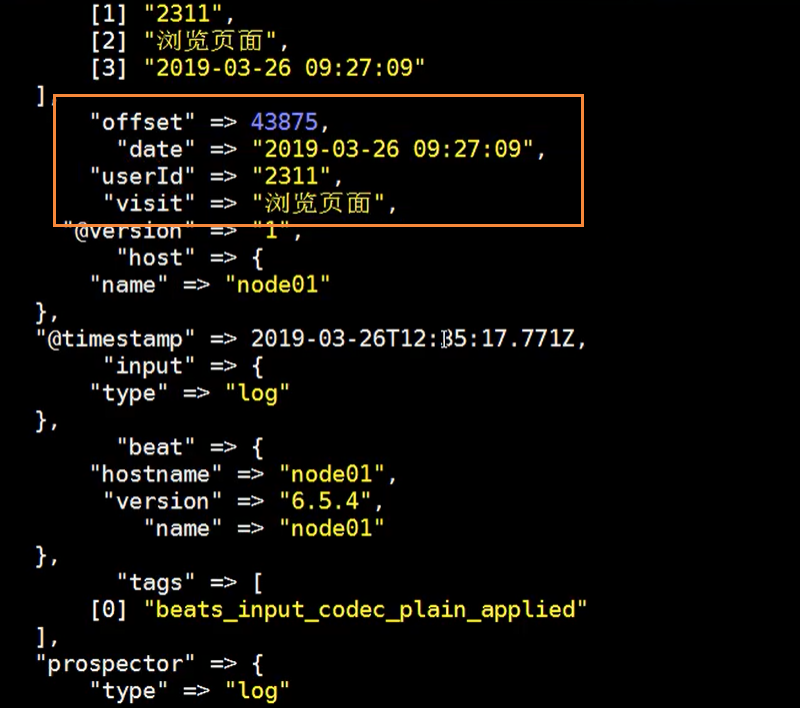

其实能够看到，我们原来的数据，就经过了处理了，产生了新的字段

image-20200925095824693

同时我们还可以对我们的数据，进行类型转换，为了方便我们的下游进行处理

	mutate {
		convert => {
		"userId" => "integer"
		"visit" => "string"
		"date" => "string"
		}
	}

遇到的问题1

[2020-09-25T02:32:44,042][WARN ][logstash.filters.mutate  ][main][5fd6a2f2f396816d849f2e3e2e0a53f2500a9b58c6819e23f42d2bfd34cde207] Exception caught while applying mutate filter {:exception=>"Invalid FieldReference: `message[1]`"}

不断的刷这个错误，配置文件没问题，但添加字段那一个mutate需要给message套一层中括号：

mutate {
    add_field => {
        "userId" => "%{[message][1]}"
        "visit" => "%{[message][2]}"
        "date" => "%{[message][3]}"
    }
}

遇到的问题2

filebeat 传输到host的字段中host是一个对象

failed to parse field [host] of type [text] in document

解决方法就是过滤掉host字段

mutate {
	remove_field => [ "host" ]
}

启动ElasticSearch

在我们通过Logstash发送数据到ElasticSearch，所以我们还需要启动我们的ElasticSearch

# 切换到elsearch用户
su elsearch

# 到目录
cd /soft/elsearch/bin

# 启动
./elasticsearch

启动Kibana

我们最后就需要通过Kibana来展示我们的图形化数据

# 启动kibana
./bin/kibana

# 通过浏览器访问
http://202.193.56.222:5601/app/kibana

添加到索引库

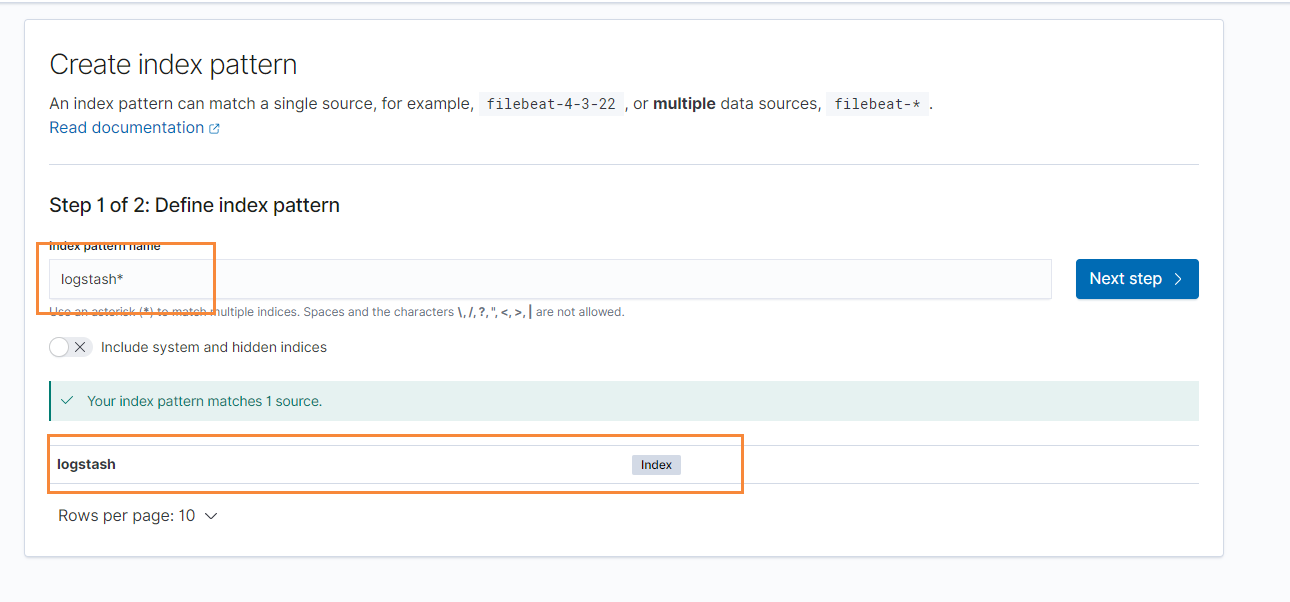

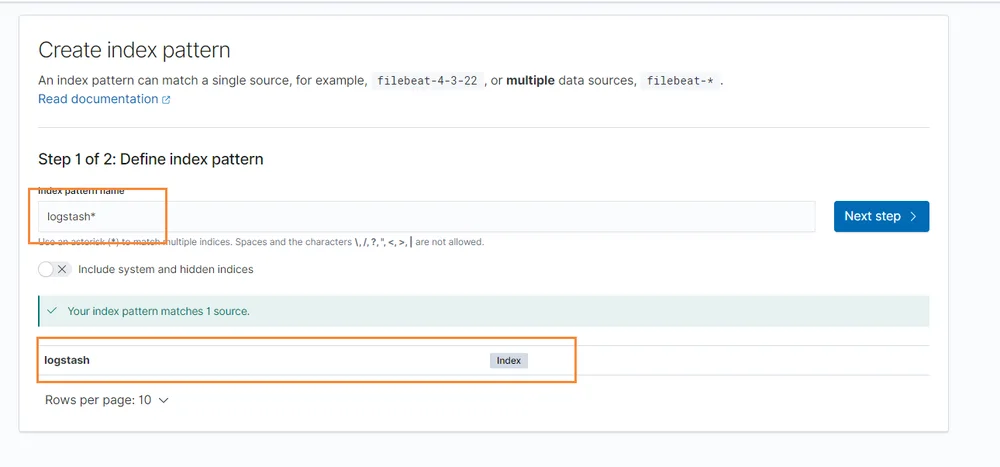

添加Logstash索引到Kibana中：

http://202.193.56.222:5601/app/management/kibana/indexPatterns/create

image-20200925112345791

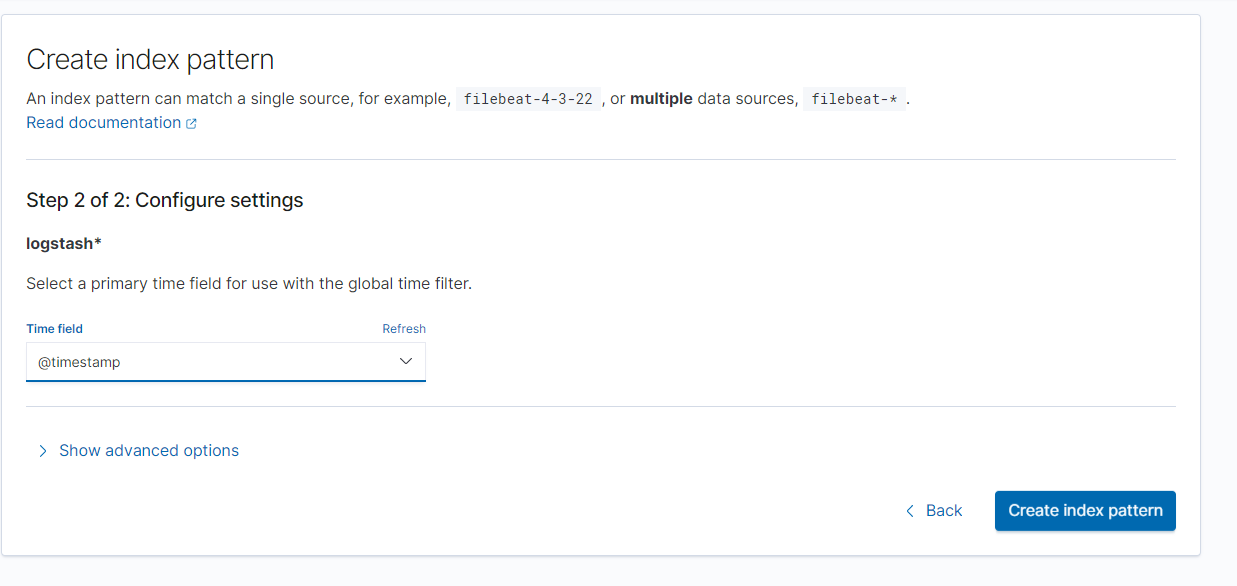

输入我们的匹配规则，然后匹配到logstash，然后选择时间字段后创建

image-20200925112534588

创建柱形图

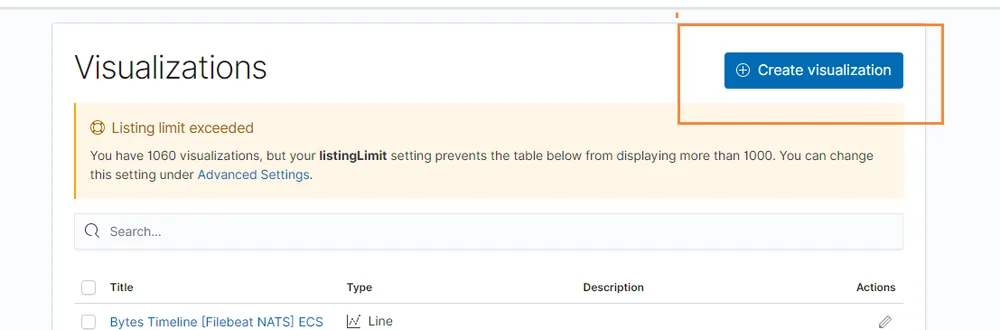

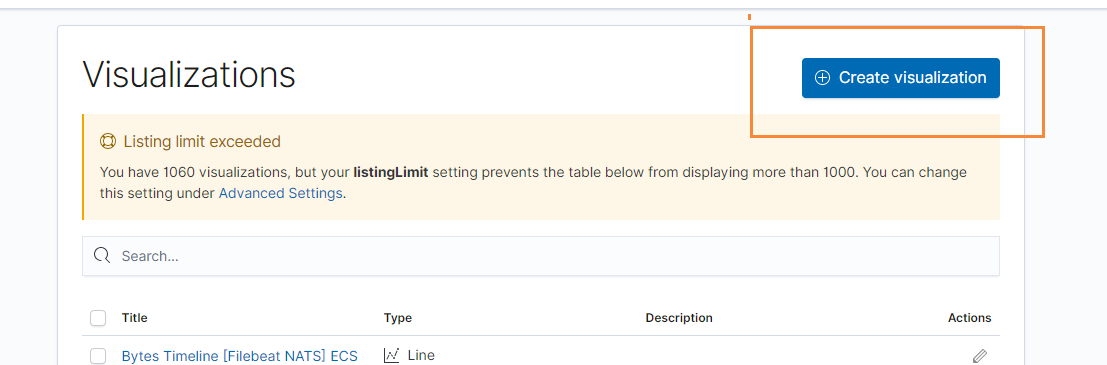

我们点击右侧Visualizations，然后开始创建图标

image-20200925112621210

然后选择柱形图

image-20200925112705557

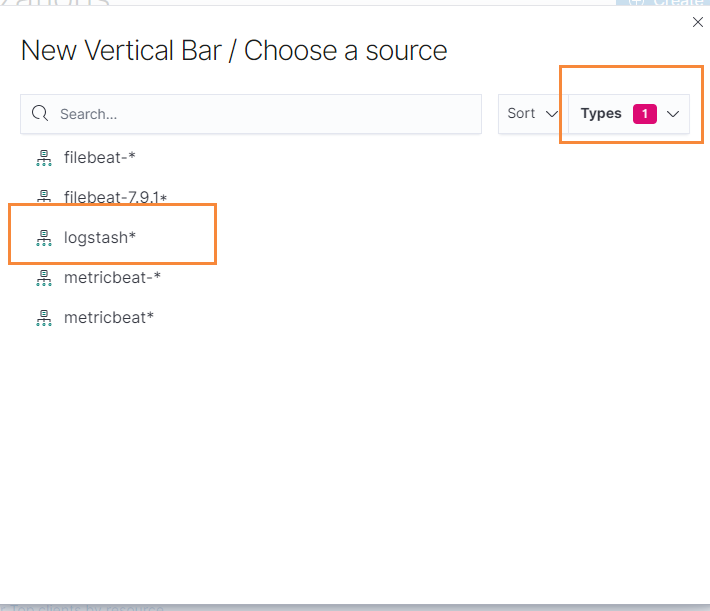

在选择我们的索引

image-20200925112758534

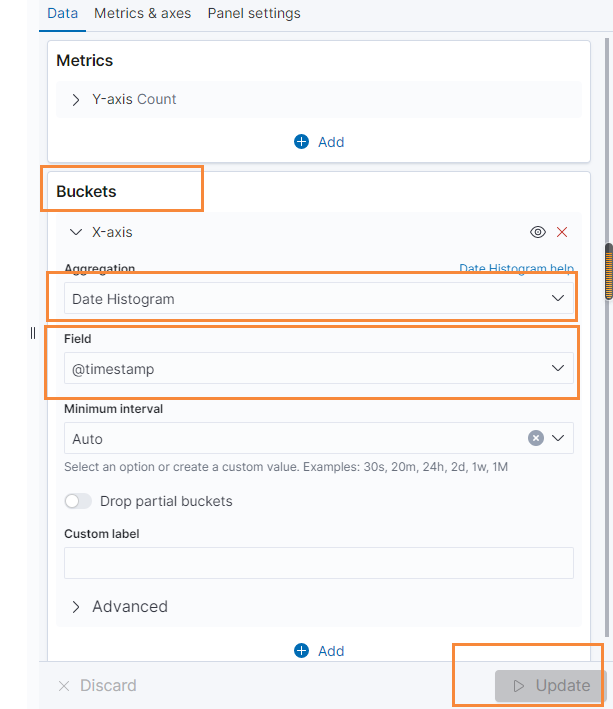

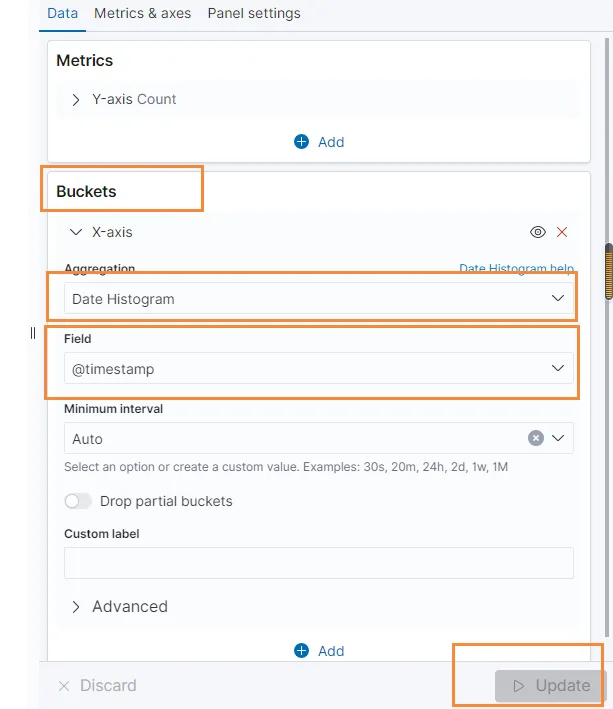

最后我们定义我们的X轴，选择按照时间进行添加

image-20200925113054316

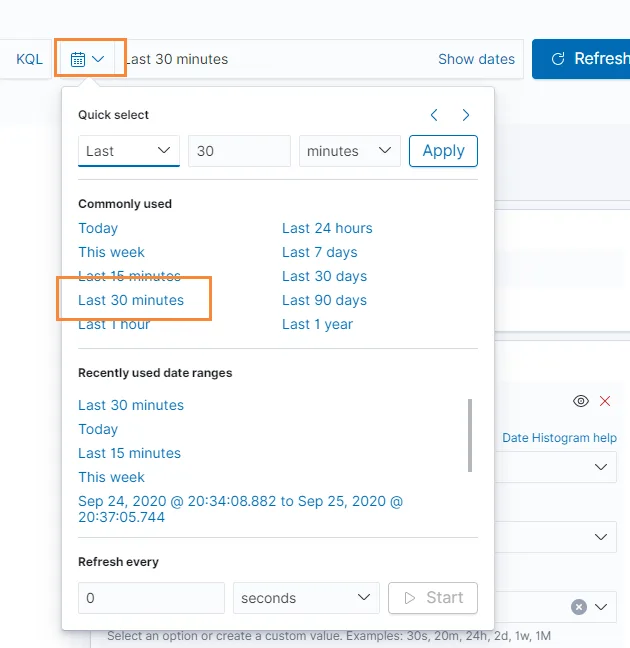

最后更新我们的页面，然后在选择最近的30分钟

image-20200925113133267

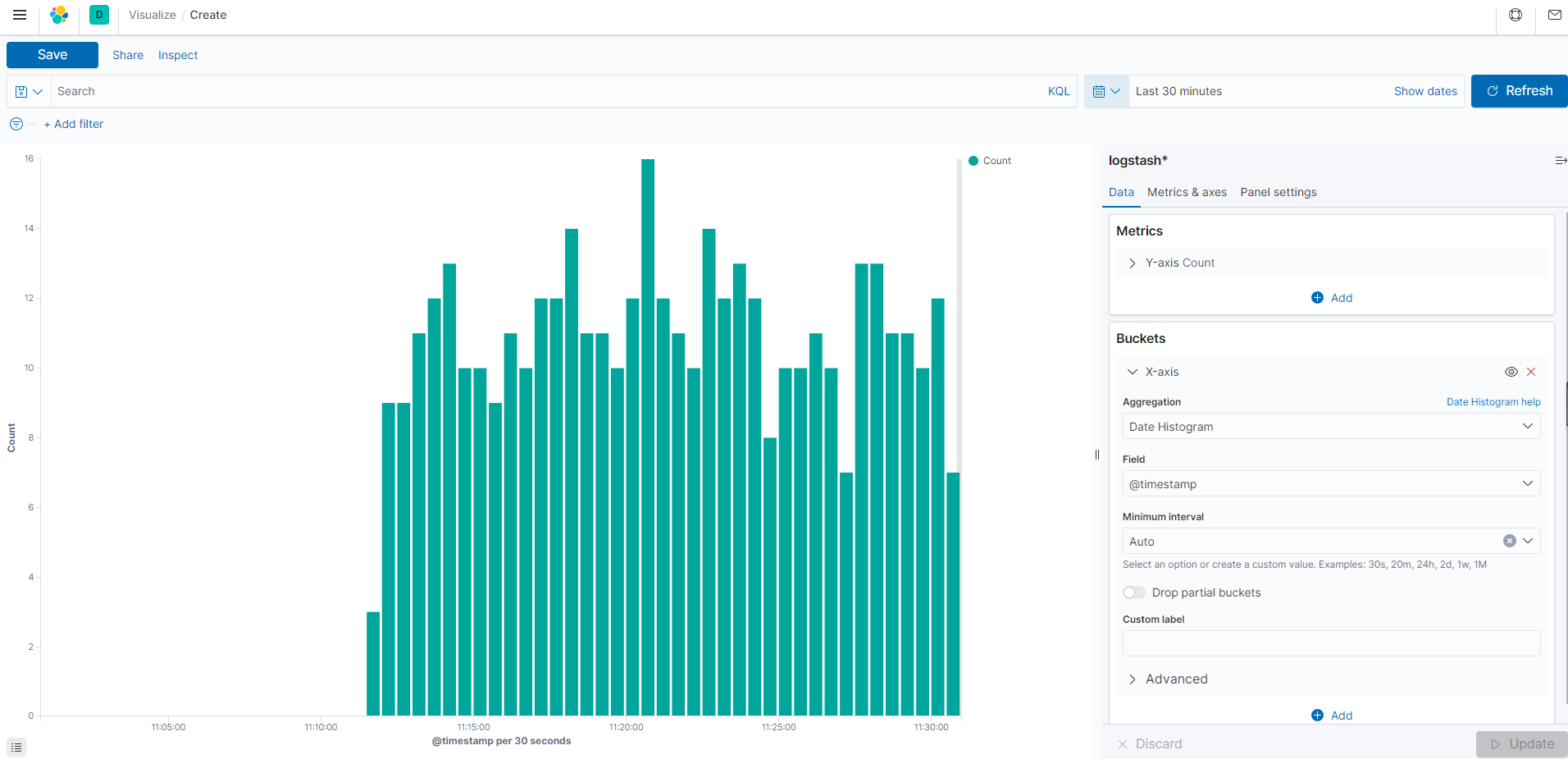

就能够看到我们的日志在源源不断的生成了，同时我们可以对我们的这个图表进行保存

image-20200925113154752

创建饼图

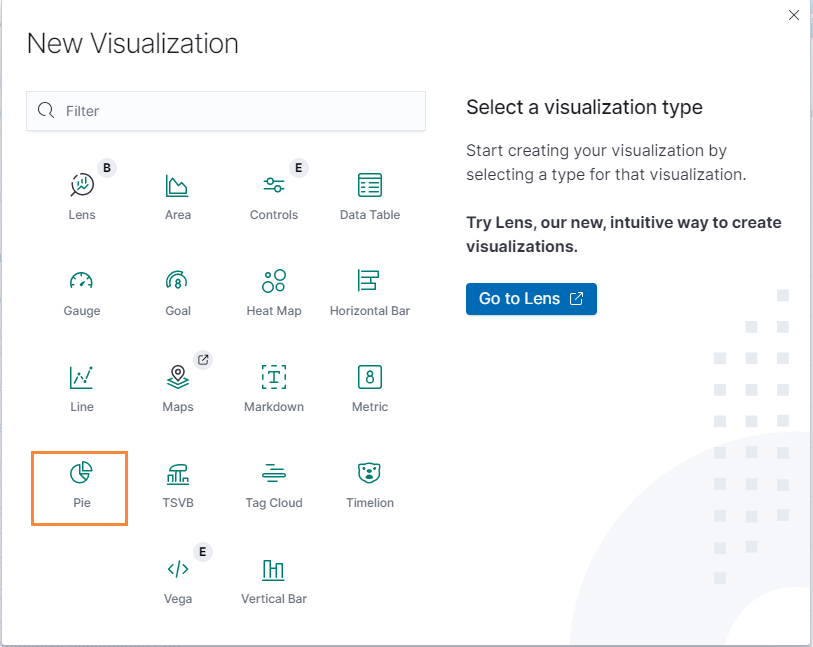

我们继续选择饼图

image-20200925144902642

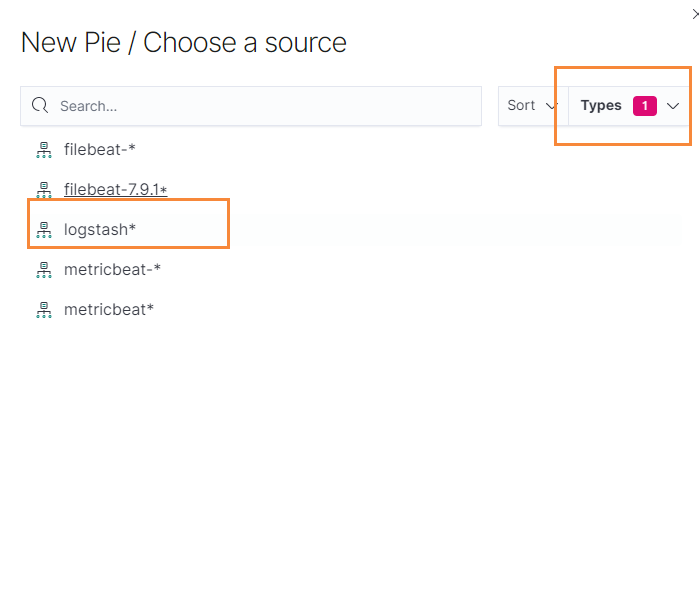

然后选择我们的索引

image-20200925144939062

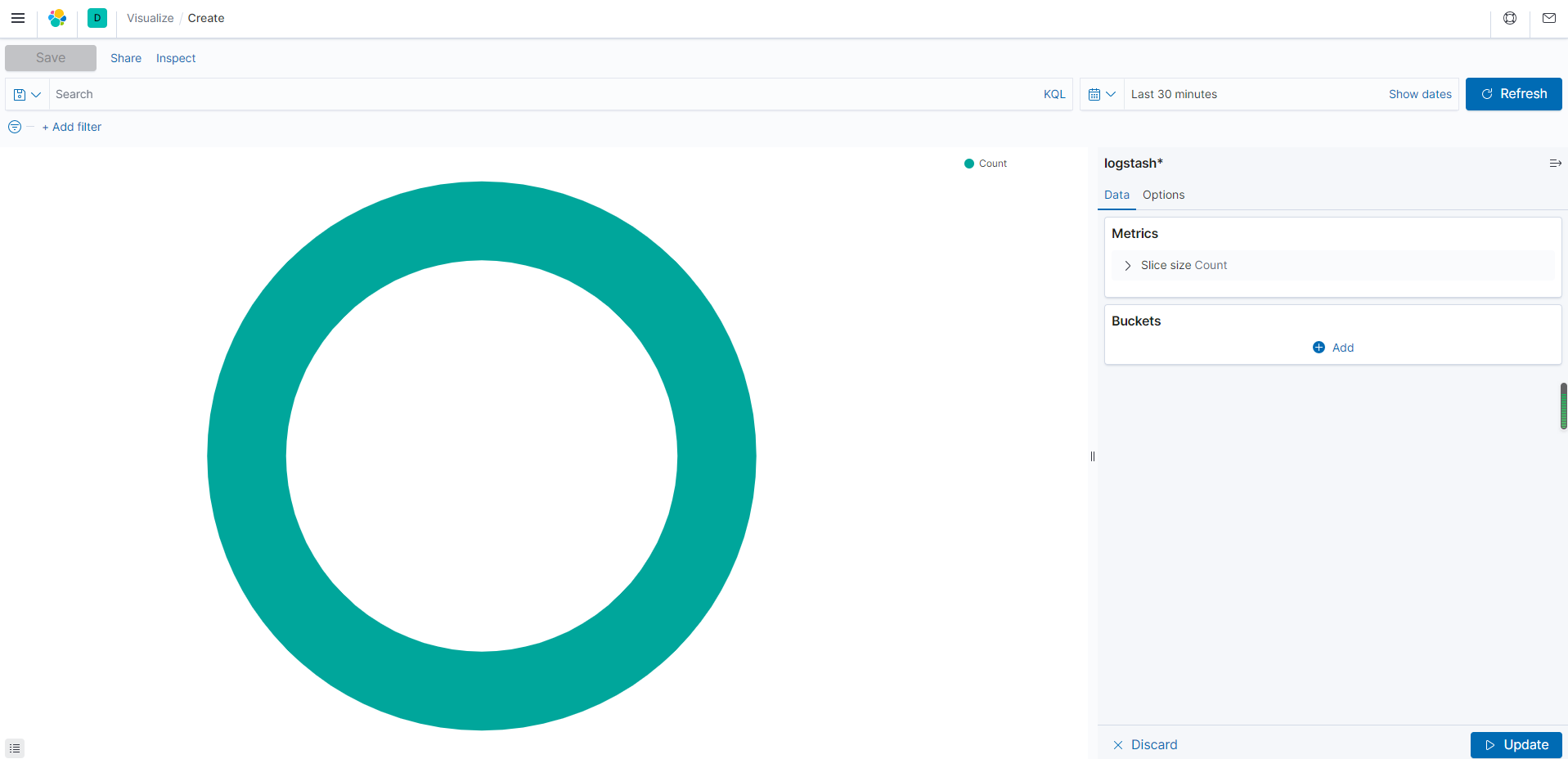

添加完成后，我们就看到这样一个页面了

image-20200925145116116

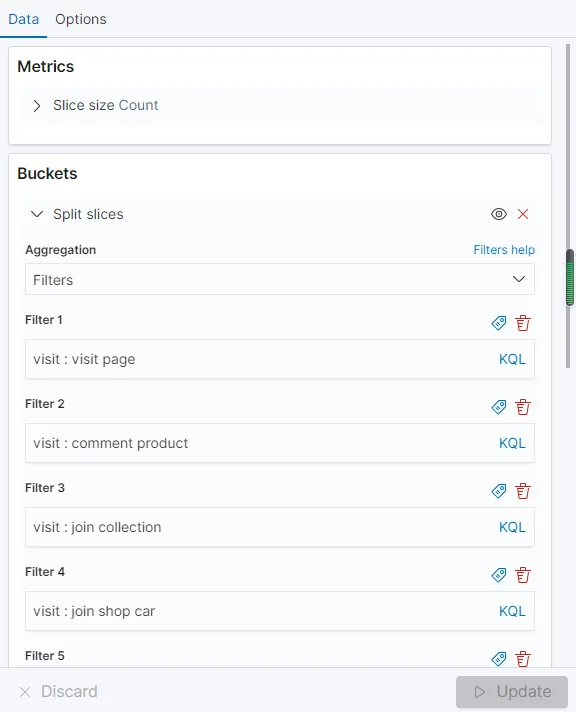

但是这样还不死很直观，所以我们还需要做处理，找到右侧的Buckets，然后选择Split Slices，然后把我们的每个字段都添加上去，其中visit指的是我们es中的属性

image-20200925145451255

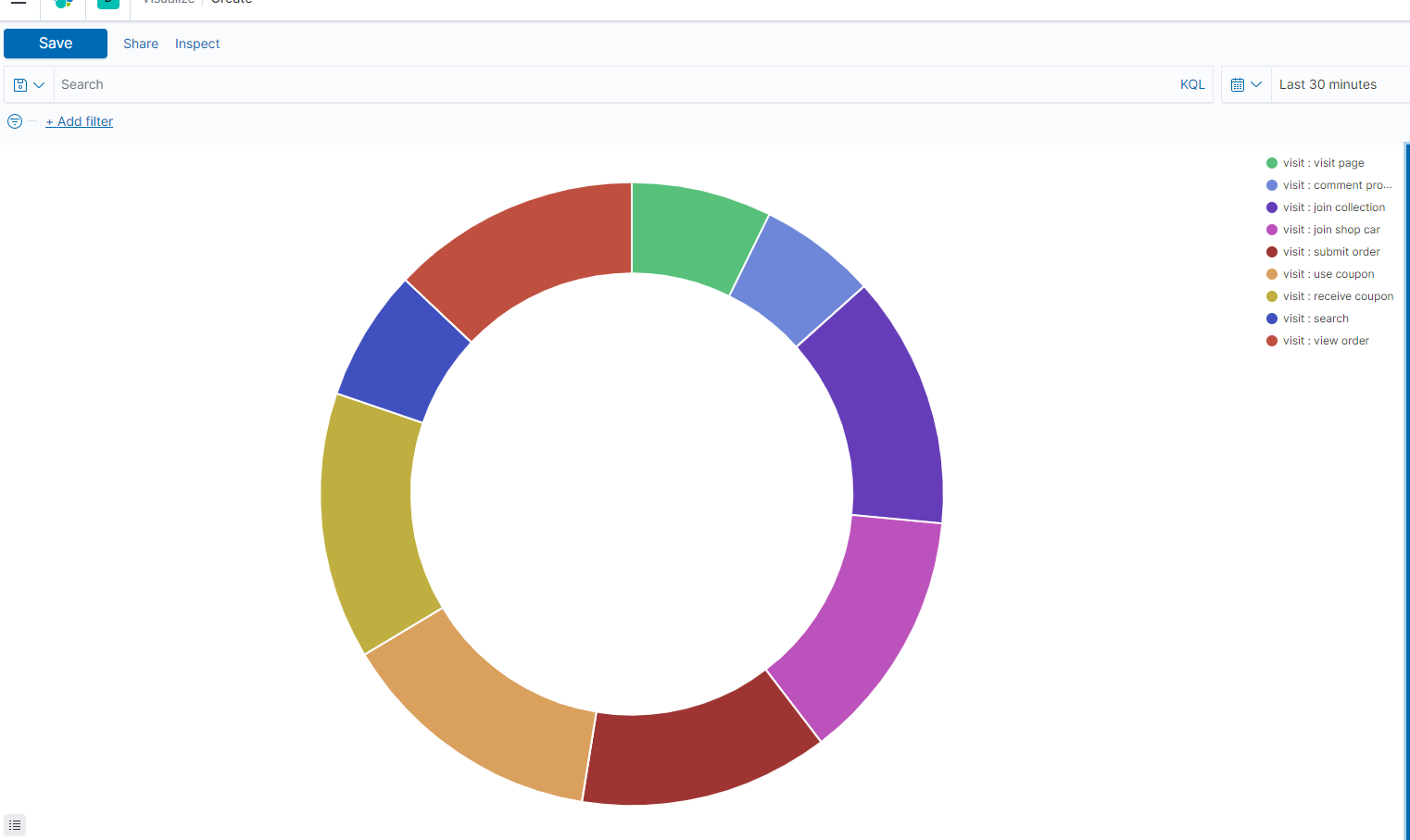

最后选择update，得到的效果如下所示

image-20200925145553509

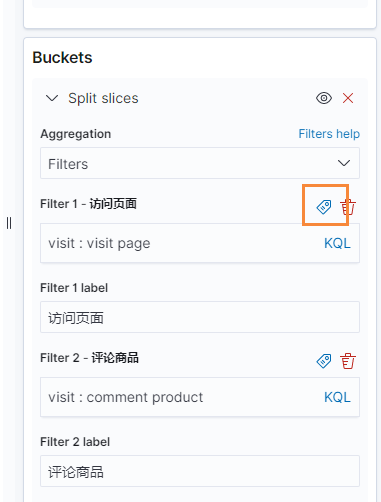

我们还可以继续给每个字段都添加label标签

image-20200925145747292

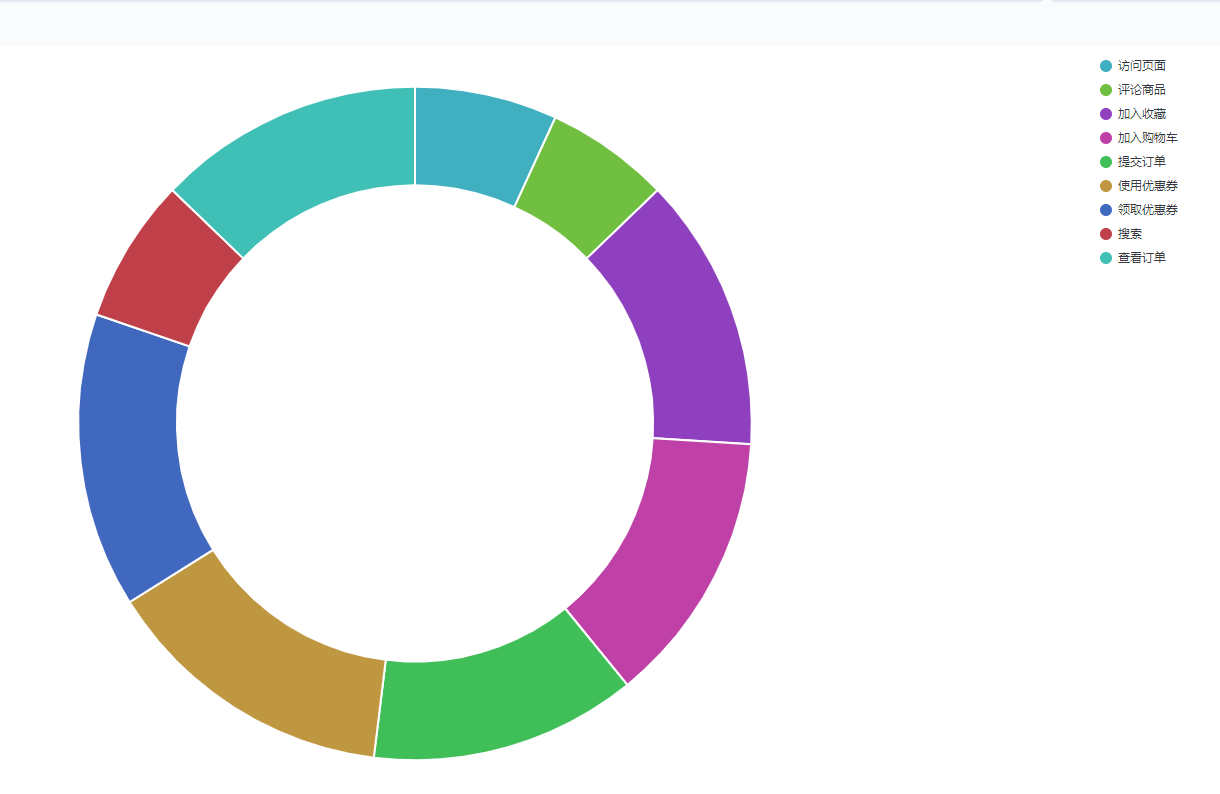

添加完成后，更新页面，就得到非常不错的效果了~

image-20200925145807688

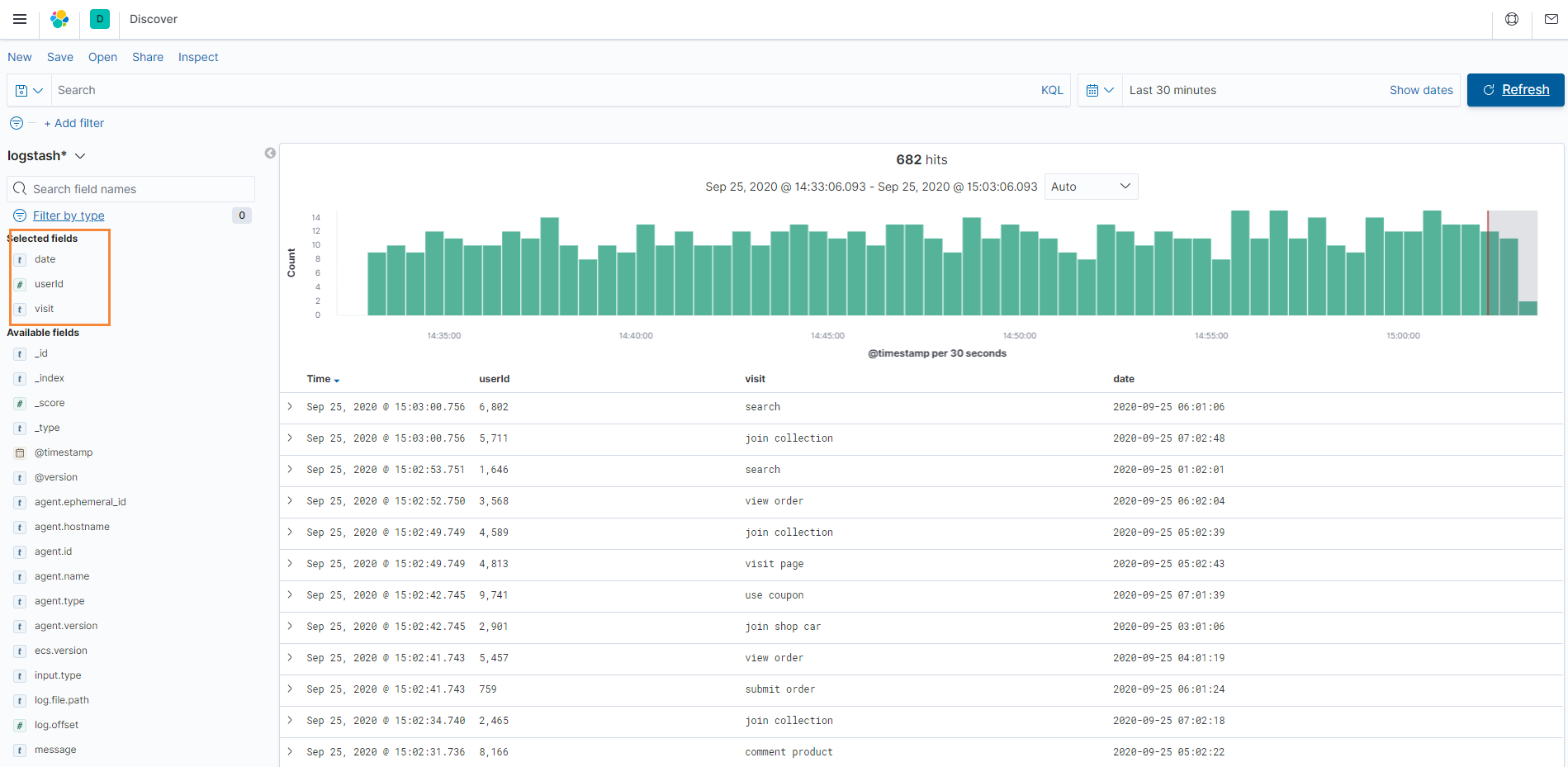

数据表格

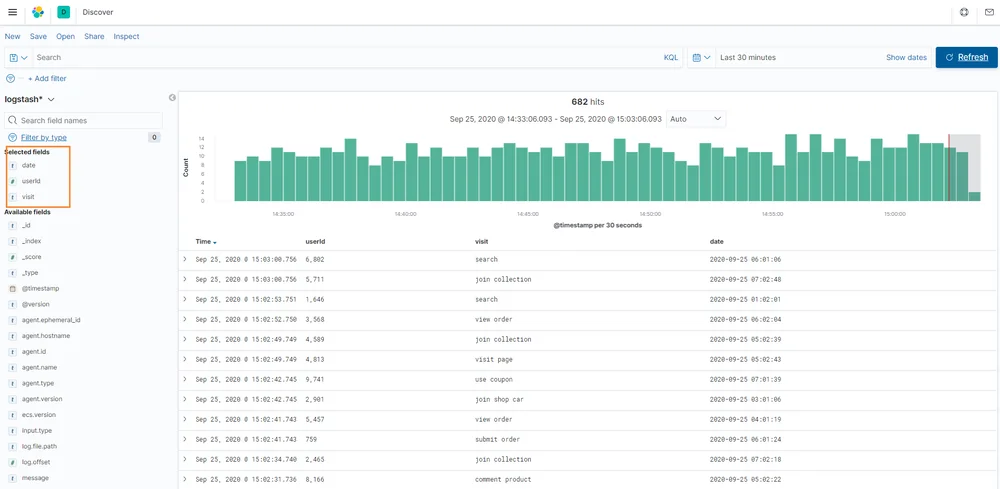

在图标中，选择我们需要显示的字段即可

image-20200925150415045

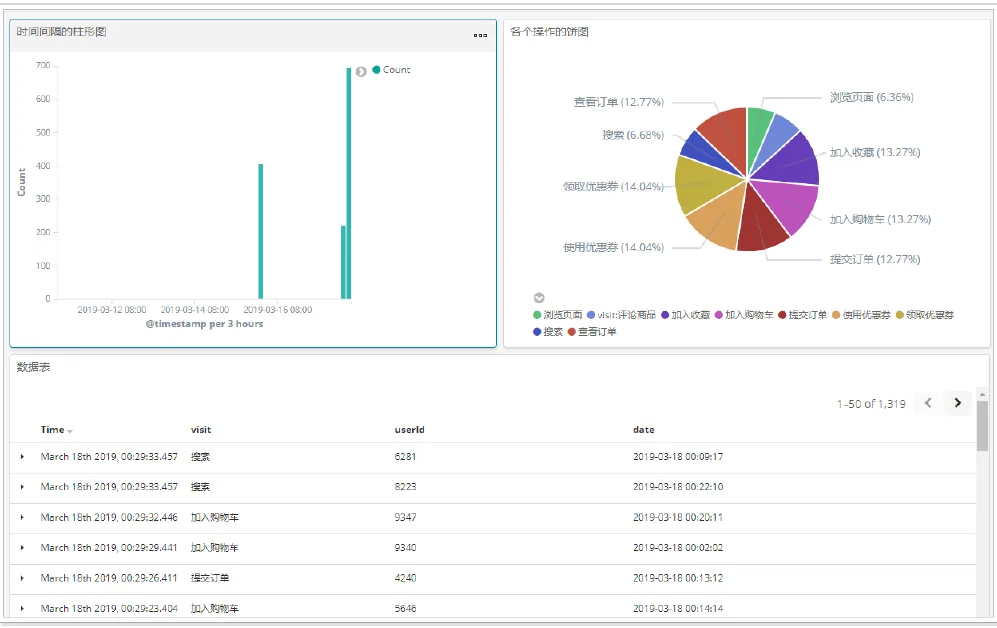

制作Dashboard

image-20200925151827734
